產品特點

1. 精確度：提供±0.1%滿刻度，±1位數（直流、電位計、電阻、PT100、荷重元）的精度，以及±0.2%滿刻度，±1位數（交流）的精度。
2. 測量範圍：能夠測量交直流電壓、電流、電位計、電阻、傳送器、PT100和荷重元等多種信號。
3. 顯示屏：配有高亮度0.8吋LED顯示屏，顯示範圍為-19999到19999，顯示值和小數點位置可任意規劃。
4. 自訂功能：包括自動歸零、值保持（一般值或最大值）、2至4段可設定的高低警報、15位解析度的類比輸出及RS485數位通訊功能（這些功能皆可選且可同時存在）。
5. 安全性：使用防燃材質機殼（PC），確保高穩定性及高安全性。
6. 認證：通過CE規範認證，符合相關標準。

產品規格

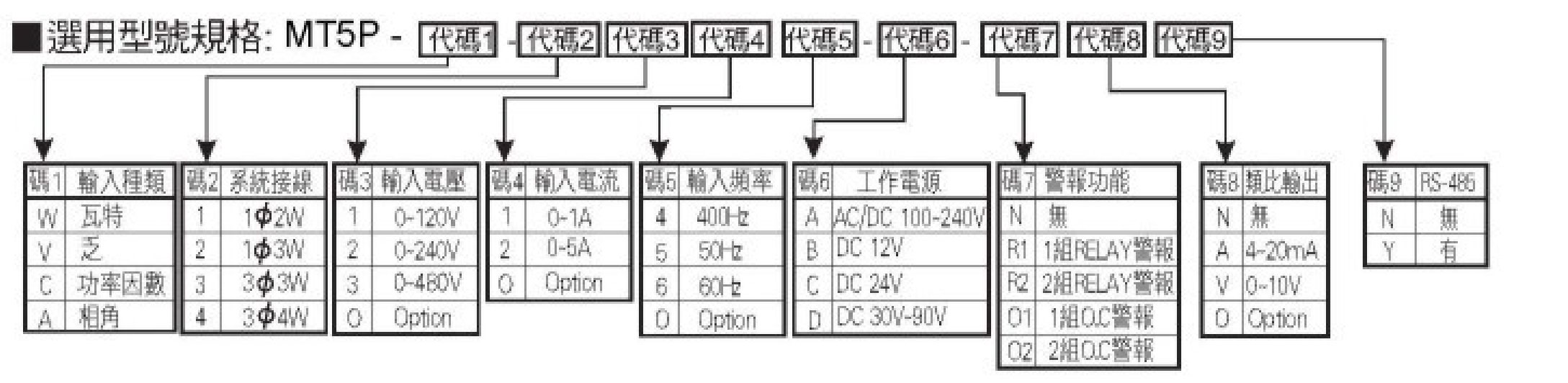

選用型號規格

1. 精確度 : ±0.25% 滿刻度 ± 1 位數
2. 顯示幕 : 高亮度紅色LED，字高20.3mm (0.8")
3. 取樣時間 : 16 cycles / sec
4. 顯示範圍 : -19999~19999
5. 零值調整範圍 : -19999~19999
6. 過載顯示 : doFL / ioFL 或 -doFL / -ioFL
7. 極性顯示 : 輸入訊號相反時顯示*-*
8. 參數設定方式 : 按鍵輸入設定
9. 資料記憶方式 : EEPROM記憶體
10. 警報動作方向 : " ≥ (Hi) 動作 " 或 " < (Lo) 動作 "
11. 警報延遲動作時間 : 0 ~ 99秒
12. 繼電器接點容量 : AC 277 V / 7A；DC 30V / 7A
13. 類比輸出解析度 : 15 bit
14. 類比輸出反應速度 : < 250ms (0 ~ 90%)
15. 類比輸出推動能力 :
    - 電壓輸出 : < 20mA
    - 電流輸出 : < 10V
16. 通訊方式及協議 : RS-485 Modbus RTU mode
17. 通訊傳輸速率 : 19200 / 9600 / 4800 / 2400 bps
18. 溫度係數 : 100ppm / ℃（0 ~ 60℃）
19. 使用環境溫/濕度 : 0 ~ 60°C，20 ~ 90% RH (非結露)
20. 存放環境溫/濕度 : -10 ~ 70℃，20 ~ 90% RH (非結露)
21. 工作電源 : AC / DC100 ~ 240V，DC12 / 24 / 30 ~ 90V
22. 消耗電力 : < 8.5VA (全功能輸出)
23. 絕緣耐壓能力 : 1.5KVac / 1min (輸入 / 電源)
24. 輸入阻抗 :
    - 電壓 : > 2V 以上 20ΚΩ / V，≤ 2V 以下 大於200ΜΩ
    - 電流 : ≥ 0.2 以上 100mV (端點壓降)，< 0.2A 以下 1V (端點壓降)
25. 安全等級 : IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11

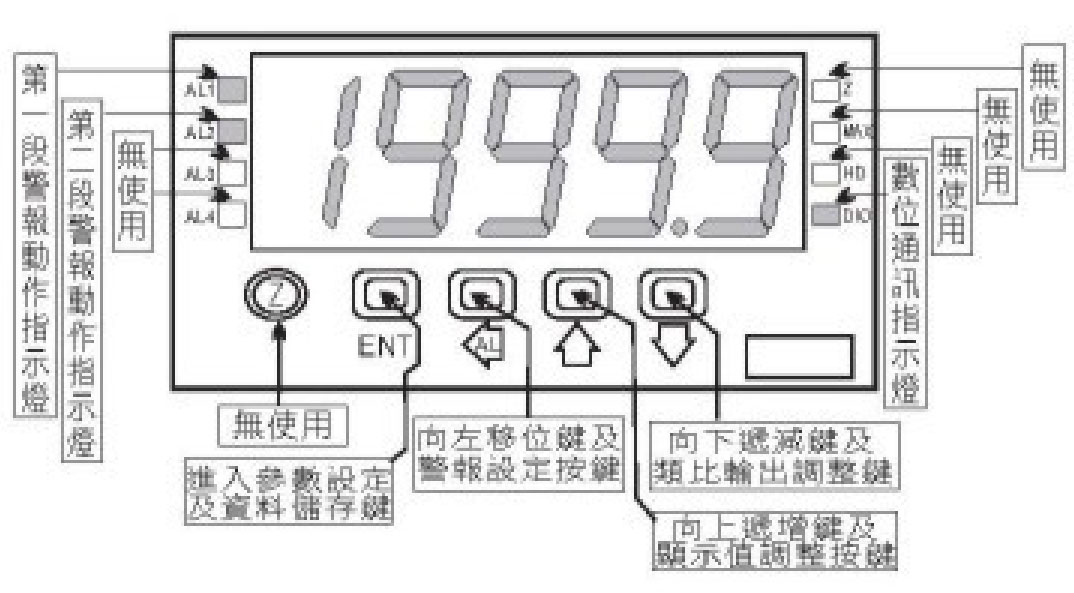

產品面板說明圖

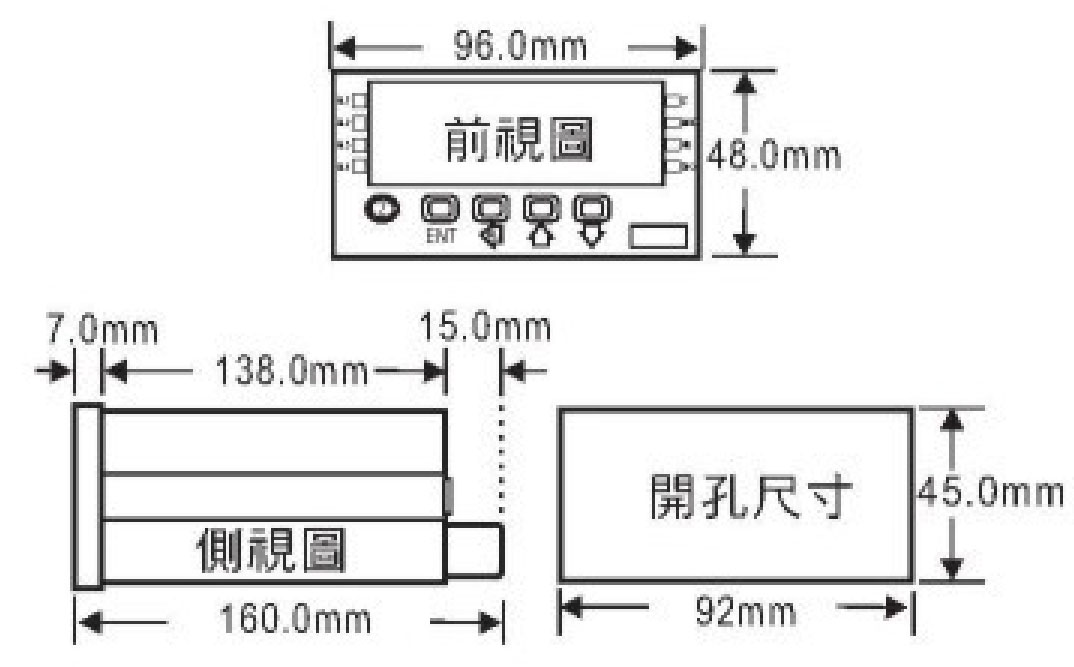

產品尺寸

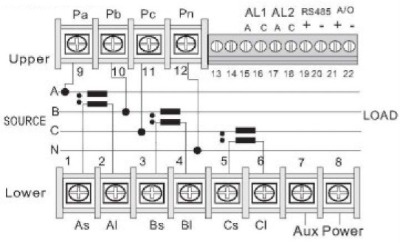

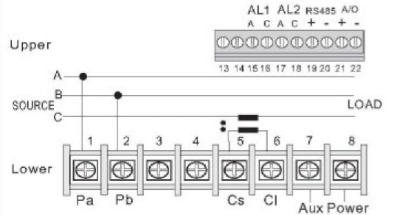

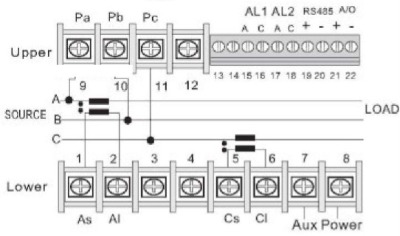

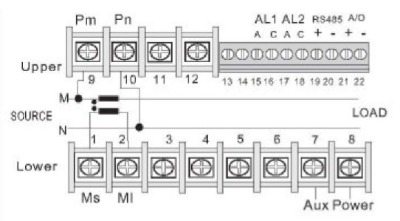

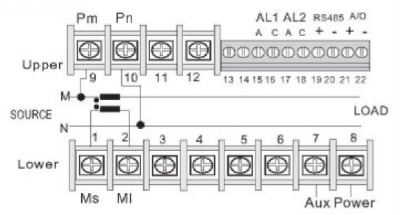

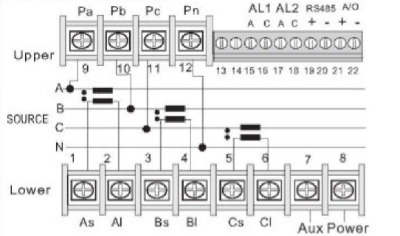

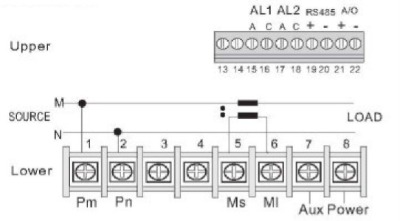

配線圖
