產品特點

1. 精確度：提供±0.1%滿刻度，±1位數（直流、電位計、電阻、PT-100、荷重元）的高精確度，及±0.2%滿刻度，±1位數（交流）的精度。
2. 測量功能：能夠測量交直流電壓、電流、電位計、傳送器、PT-100和荷重元等多種信號。
3. 顯示屏：配備高亮度0.4吋LED顯示屏，顯示範圍為-19999到99999，顯示值和小數點位置可依使用需要自行調整。
4. 自訂功能：包括自動歸零（端子控制）及單段高低警報功能（可自行設定），以提供更靈活的控制。
5. 安全性：使用防燃材質機殼（PC），確保設備具有高穩定性和高安全性。

產品規格

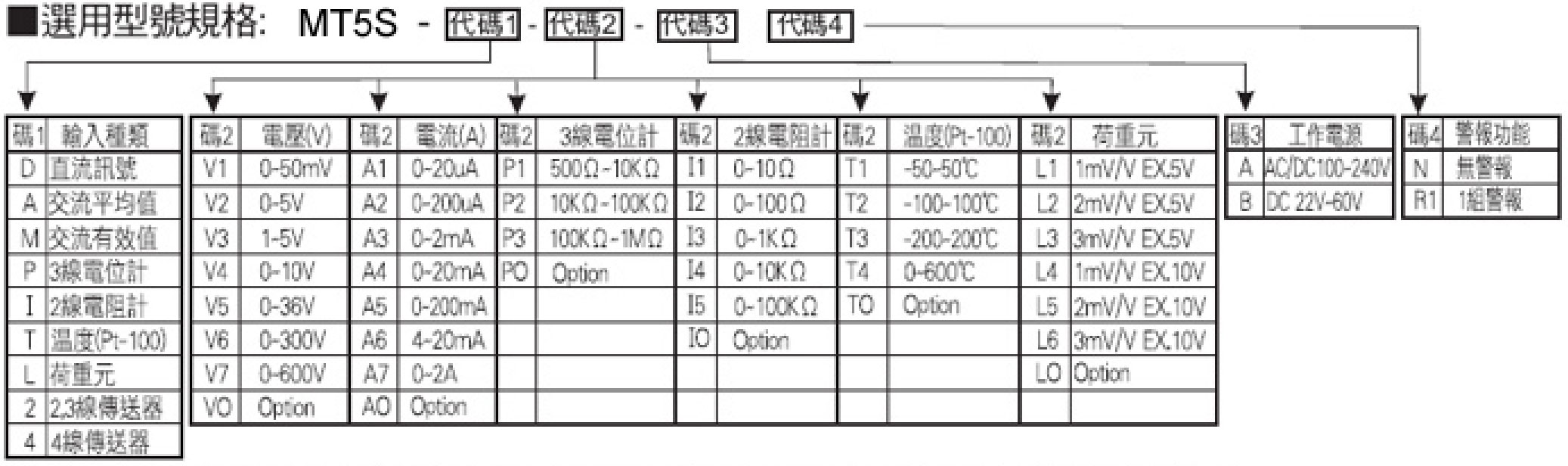

選用型號規格

※ 註1 : 2線傳送器規格內建 24Vdc 激發電源，適用於2線式 (LOOP POWER) 之壓力、溫度、溼度，直接接線使用
※ 註2 : 3、4線傳送器規格提供 24Vdc 激發電源，適用於 3.4 線式之壓力溫度、溼度，直接接線使用

1. 精確度 : ±0.1% 滿刻度，±1位數 (直流 / 電位計/電阻/PT-100/荷重元)
2. 顯示幕 : 高亮度紅色LED，字高10.16mm (0.4")
3. 取樣時間 : 16 cycles / sec
4. 顯示範圍 : -19999~99999
5. 零值調整範圍 : -19999~99999
6. 過載顯示 : doFL / ioFL 或 -doFL / -ioFL
7. 極性顯示 : 當輸入訊號相反時顯示*-*
8. 參數設定方式 : 按鍵輸入設定
9. 資料記憶方式 : E² PROM 記憶體
10. 警報動作方向 : " ≥ (Hi) 動作 " 或 " < (Lo) 動作 " 可設定
11. 警報延遲動作時間 : 可自行設定 (0 ~ 99秒)
12. 繼電器接點容量 : AC 277 V / 7A；DC 30V / 7A
13. 溫度係數 : 100ppm / ℃（0 ~ 60℃）
14. 使用環境溫濕度 : 0 ~ 60°C，20 ~ 90% RH (非結露)
15. 存放環境溫濕度 : -10 ~ 70°C，20 ~ 90% RH (非結露)
16. 工作電源 : AC / DC 100 ~ 240V，DC 22 ~ 60V
17. 消耗功率 : 4.5VA
18. 絕緣耐壓能力 : 1.5KVac / 1min (輸入 / 電源)
19. 輸入阻抗 :
    - 電壓 : >2V 以上  20KΩ/V，≤ 2V 以下  大於200ΜΩ
    - 電流 : ≥ 0.2A 以上  100mV (端點壓降)，< 0.2A 以下  1V (端點壓降)

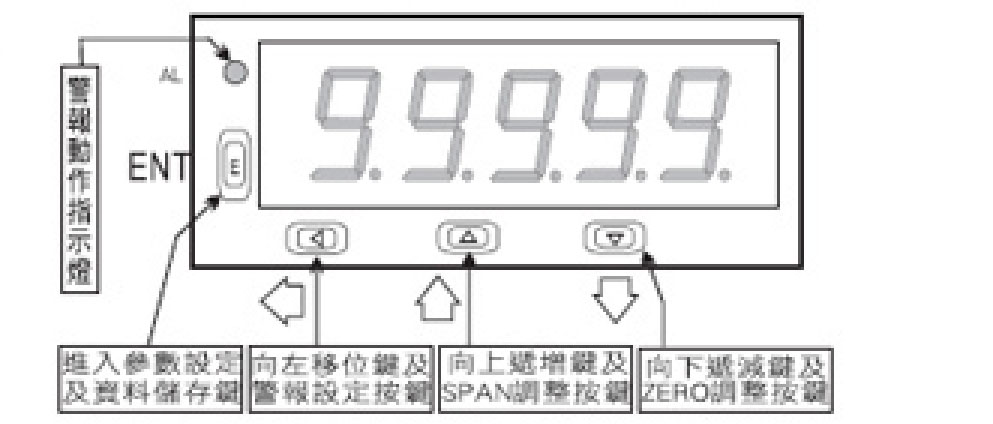

產品面板說明圖

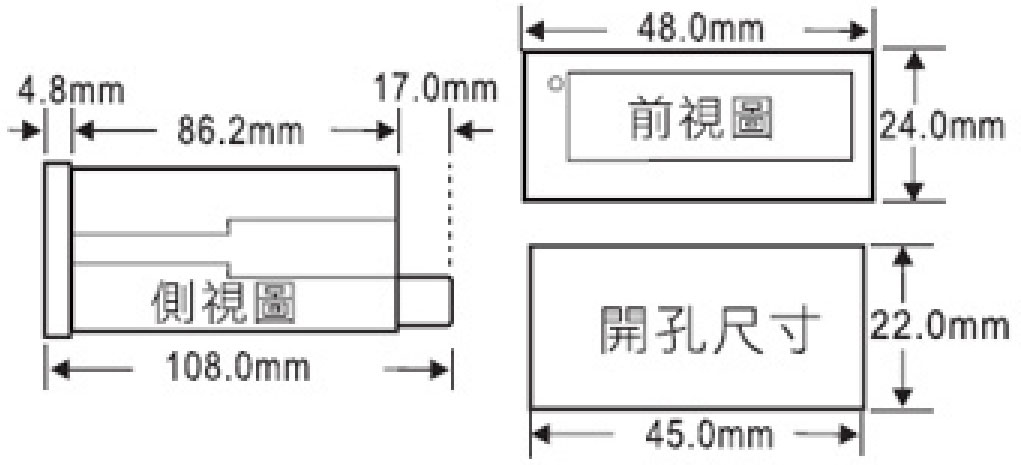

產品尺寸

配線圖
