產品特點

1. 精確度：提供±0.2%滿刻度的高精確度和±0.5℃的冷接點補償，確保測量精度。
2. 測量功能：可測量各式溫度感測器（K、J、E、R、S、B、T、Pt100），實現精確的恆溫控制。
3. 顯示屏：高亮度0.56吋LED顯示屏，顯示範圍在-19999到99999之間，可任意規劃小數點位置，並支持℃/℉顯示模式。
4. 感測器斷線偵測：具備感測器斷線偵測功能，保證設備的可靠性。
5. 控制及警報功能：具一段主控功能（ON/OFF或比例式可規劃）及二段警報功能，提供多重安全保障。
6. 輸出及通訊：提供15位解析度的類比輸出及RS-485數位通訊功能，方便數據傳輸和設備連接。
7. 安全性：高穩定性，採用防燃材質機殼（PC），確保設備的安全性。

產品規格

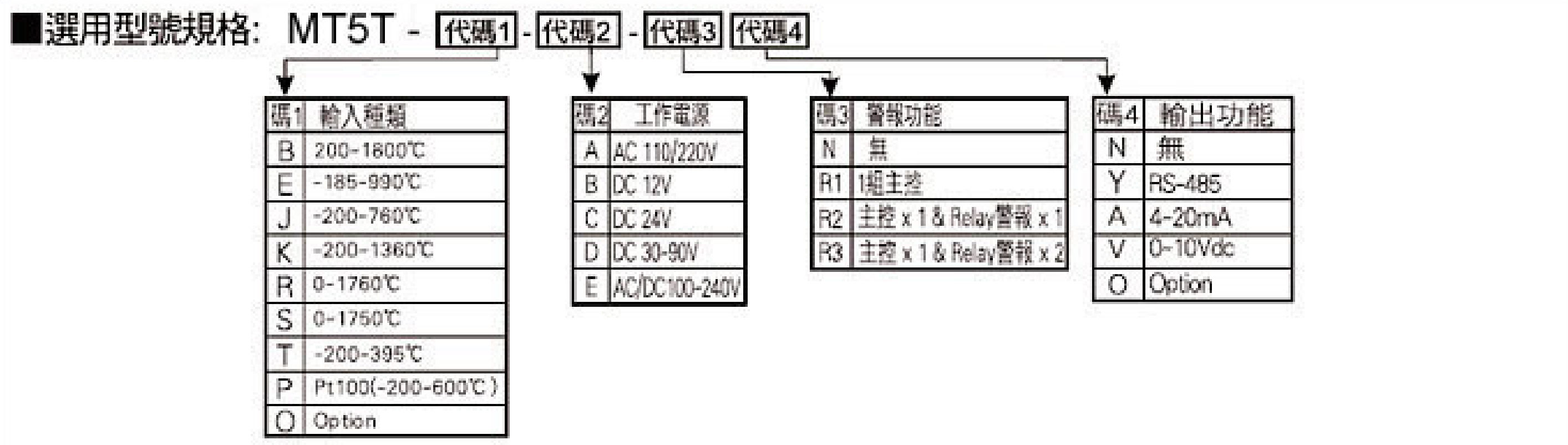

選用型號規格

1. 精確度 : ± 0.2% 滿刻度 ±0.5℃ (冷接點補償)
2. 顯示幕 : 高亮度紅色LED，字高 14.22mm (0.56")
3. 取樣時間 : 16 cycles / sec
4. 顯示範圍 : -19999~99999
5. 過載顯示 : doFL / ioFL 或 -doFL / -ioFL
6. 極性顯示 : 當輸入訊號相反時顯示*-*
7. 參數設定方式 : 按鍵輸入設定
8. 資料記憶方式 : E² PROM 記憶體
9. 警報動作方向 : " ≥ (Hi) 動作 " 或 " < (Lo) 動作 " 可設定
10. 警報延遲動作時間 : 可自行設定 (0 ~ 99秒)
11. 繼電器接點容量 : AC 277 V / 7A；DC 30V / 7A
12. 比例控制區間 : 0 ~ 999%
13. 比例控制時間 : 0 ~ 99秒
14. 類比輸出解析度 : 15 bit 數位轉類比
15. 類比輸出反應速度 : < 250ms (0 ~ 90%)
16. 類比輸出推動能力 :
    - 電壓輸出 : <20mA
    - 電流輸出:<10V
17. 通訊方式及協議 : RS-485 Modbus RTU mode
18. 通訊傳輸速率 : 19200 / 9600 / 4800  /2400鮑率 (可選擇)
19. 溫度係數 : 100ppm / ℃（0 ~ 60℃）
20. 使用環境溫濕度 : 0 ~ 60°C，20 ~ 90% RH (非結露)
21. 存放環境溫濕度 : -10 ~ 70°C，20 ~ 90% RH (非結露)
22. 工作電源 : AC / DC 100 ~ 240V，DC12 / 24 / 30 ~ 90V
23. 絕緣耐壓能力 : 1.5KVac / 1min (輸入 / 電源)
24. 消耗功率 : < 8.5VA (全功能輸出)
25. 輸入阻抗 :
    - 電壓 : >2V 以上  20KΩ/V，≤ 2V 以下  大於200ΜΩ
    - 電流 : ≥ 0.2A 以上  100mV (端點壓降)，< 0.2A 以下  1V (端點壓降)

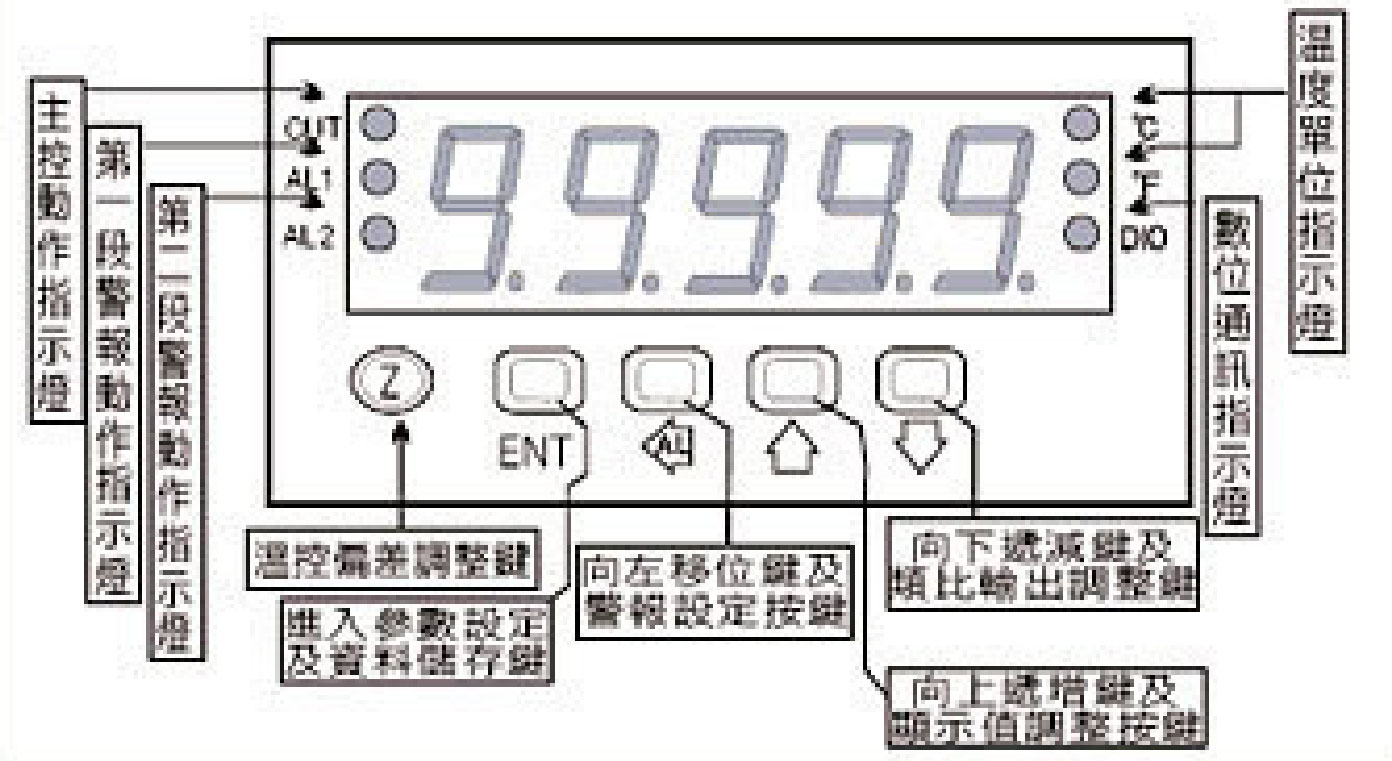

產品面板說明圖

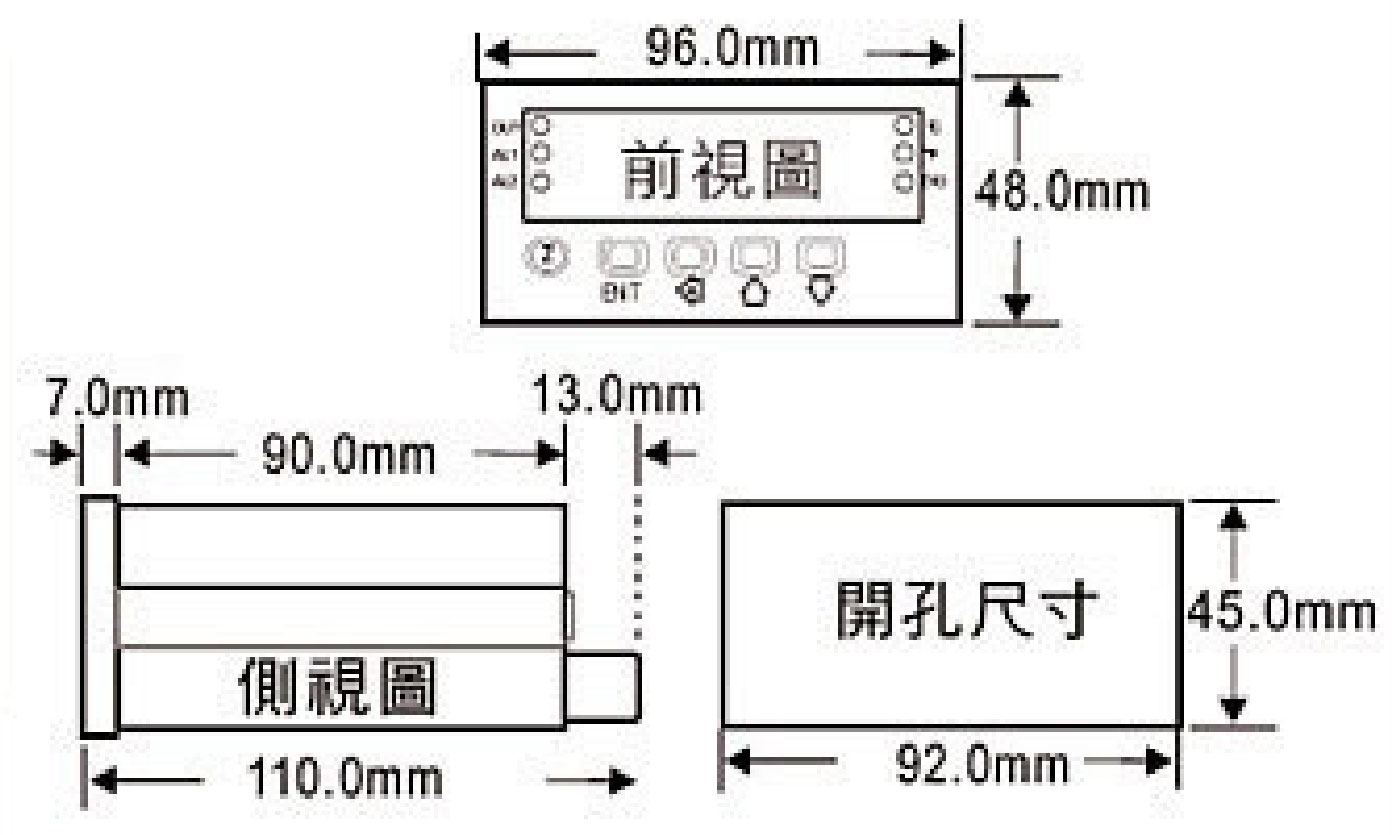

產品尺寸

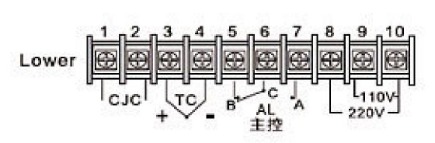

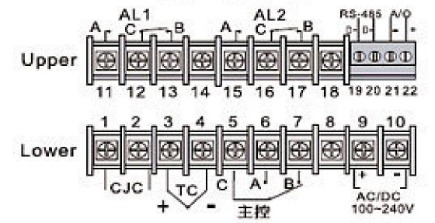

配線圖
