FFUBA - MTR-HB旋轉式譯碼器 (中空軸心型) - 力通

FFUBA - MTR-HB旋轉式譯碼器 (中空軸心型) - 力通

FFUBA - MTR-HB旋轉式譯碼器採用中空軸設計，提供6、8、10 mm多種軸徑選擇與44 mm外徑，適用於空間受限且需中空傳動之應用環境。支援5至2500 PPR高解析輸出，具備優異穩定性與輕巧安裝性，為各類自動化設備提供可靠位置回饋解決方案。
－ ＋
加入詢價車

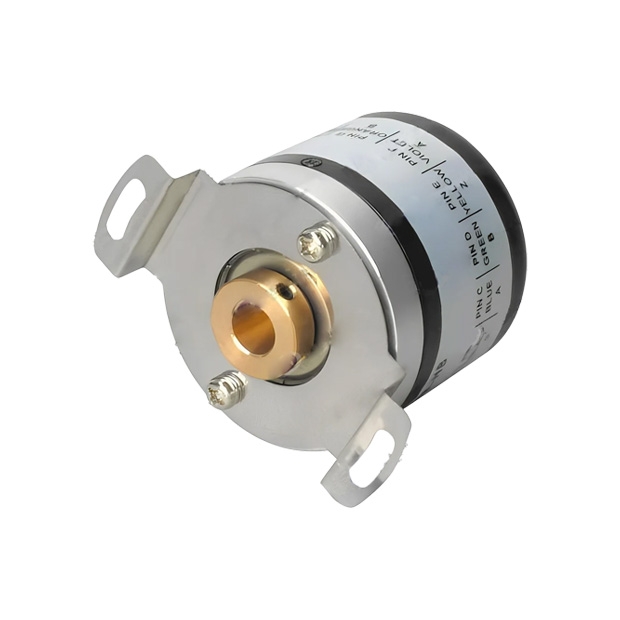

MTR-HB旋轉式譯碼器 (中空軸心型).jpg
/
詳細介紹

產品特點



MTR-HB旋轉式
目錄下載(繁體) MTR-HB旋轉式
目錄下載(繁體)



 MTR-HB旋轉式譯碼器 (中空軸心型)



  1. 外徑：44 mm
  2. 中空軸徑：6 mm, 8 mm, 10 mm
  3. 解析度：5 ~ 2500 PPR（每轉脈衝數）


產品規格



ELECTRICAL SPEC.

Detection System Incremental 增量型
Output Wave 輸出波形 Square Wave 方波
Standard Number of
Pulse Per Revolution 解析		 2, 5, 12, 10, 20, 30, 40, 50, 60, 80, 100, 120, 150,
160, 180, 200, 250, 300, 360,400, 500, 600, 720,
800, 900, 1000, 1024, 1200, 1250, 1500, 1800,
2000, 2048,2500
Output Phase 輸出相 ABZ phase
Electronics 電路特性 NPN Voltage, NPN Open Collector,
Push Pull or Line Driver
Power Supply 供應電源 DC 5~26V
Current Consumption 消耗電流 ≦ 60 mA
Output Capacity 輸出容量 Sync. Current: 20 mA,
Residual Voltage: 0.5V or less
Max. Response 最大嚮應頻率 10K Hz ~ 100K Hz
Phase Different 相位差 A, B phase different 90°±45° (T/4±T/8),
Z phase T±T/2
Wave Form Rise / Fall 波形上下時間 2 μs or less
Polarity 極性保護 Against Reverse Protection


MECHANICAL SPEC.

Hollow Shaft Diameter 孔徑 6, 8, 10 mm
Shaft Loading 軸荷重 (10 ~ 400 PPR) Axial 軸向: 1 Kg, Radial 徑向: 2 Kg
(over 400 PPR) Axial 軸向: 0.5 Kg, Radial 徑向: 1 Kg
Starting Torque (at 25°C) 起動轉矩 30 gf-cm or less
Max. Speed 最大機械容許速度 6,000 rpm
Vibration 震動 10g (10±1,500 Hz)
Shock 衝擊 20g per 11 ms
Cable 電線 Ø4.5, 50 cm long
Weight 重量 ≦ 200g


ENVIRONMENTAL SPEC.

Operating Temp. / Humidity
操作溫度/濕度		 0°C ~ 60°C, RH 35% ~ 90% (No Condensation)
Storage Temp. 儲存溫度 X 0°C ~ 60°C, RH 35% ~ 90% (No Condensation)
Protection 保護等級 IP50: Dust Proof

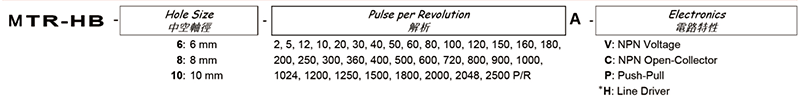

ORDERING INFORMATION

ORDERING INFORMATION

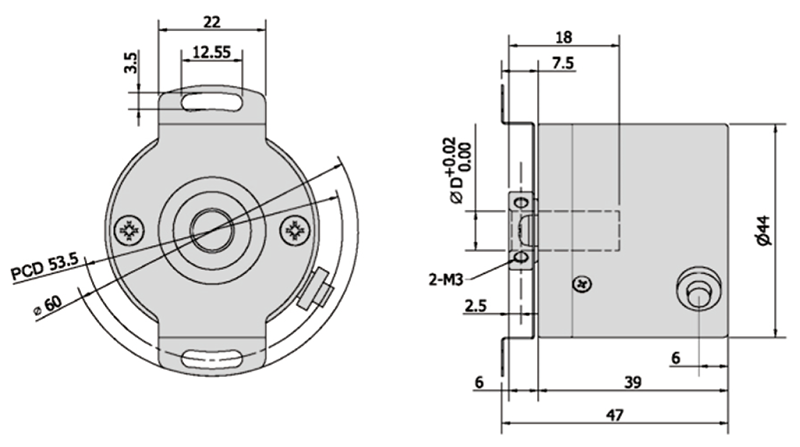

產品尺寸



MTR-HB旋轉式譯碼器(中空軸心型)產品尺寸
