產品特點

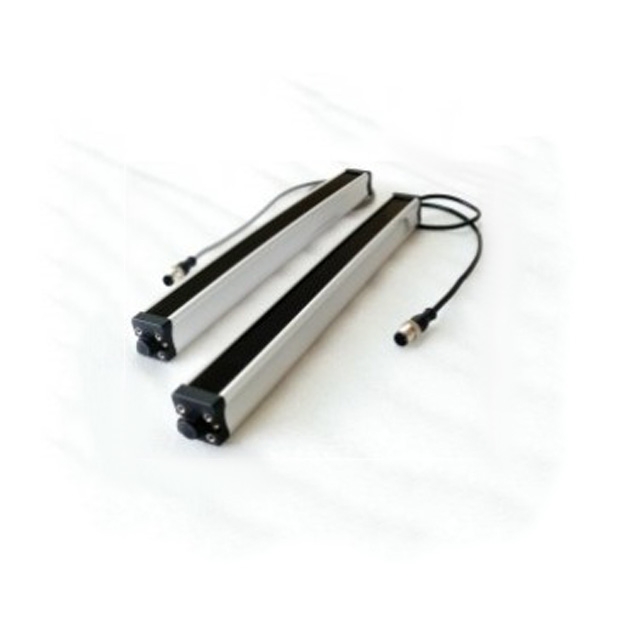

區域光幕NA40系列
-
高可靠度：確保系統運行穩定，降低故障風險。
-
最小檢測物：能夠檢測最小尺寸達45mm的物體，適用範圍廣。
-
光軸間距：40mm，適合精確檢測和控制。
-
雙輸出模式：提供NPN NO和NPN NC兩種輸出模式，靈活應對不同應用需求。
-
短路保護：配備輸出短路保護迴路，增強系統安全性。
產品規格
| 訂購型號 例：NA40 - 08 S - E 1 2 3 4 |
1 | 光軸間距：40mm | |||||||||
| 2 | 光軸數：4/ 6/ 8/ 12/ 16/ 20/ 24/ 28/ 32/ 36/ 40 | ||||||||||
| 3 | 檢測距離：S=2.5m 、 L = 5m | ||||||||||
| 4 | E：金屬接頭 PG：出線長30cm M12接頭 | ||||||||||
| 型號 MODEL |
NA40-04 | NA40- 06 |
NA40-08 | NA40- 12 |
NA40-16 | NA40- 20 |
NA40- 24 |
NA40- 28 |
NA40- 32 |
NA40- 36 |
NA40-40 |
| 光軸數 BEAMS |
4 | 6 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 |
| 保護高度 SENSING HEIGHT |
120 mm |
180 mm |
280 mm |
440 mm |
600 mm |
760 mm |
920 mm |
1080 mm |
1240 mm |
1400 mm |
1560 mm |
| 光軸間距 BEAM PITCH |
40mm | ||||||||||
| 安裝距離 SETTING DISTANCE |
S=2.5m 、 L = 5m | ||||||||||
| 最小檢測物 SENSIBLE OBJECT |
OPAQUE OBJECT 45ø最小 50ø不透明物體 | ||||||||||
| 工作電壓 OPERATING VOLTAGE |
24 ± 20%VDC ; 漣波± 20% P-P MAX. | ||||||||||
| 消耗電流 CURRENT CONSUMPTION |
60 mA / 8 BEAMS 光軸max. | ||||||||||
| 輸出方式 OUTPUT METHOD |
NPN NO & NPN NC TWO WAY OUTPUT 雙輸出 | ||||||||||
| 最大輸出電流 OUTPUT CURRENT |
100 mA max. | ||||||||||
| 輸出狀態 OUTPUT STATUS |
ALL LIGHT CHANNEL LIGHT ON 所有光軸對正輸出 | ||||||||||
| 保護電路 PROTECTION CIRCUIT |
SHORT CIRCUIT & POLARITY REVERSED PROTECTION 短路及極性保護 | ||||||||||
| 殘留電壓 RESIDUAL VOLTAGE |
0.8 V max. | ||||||||||
| 洩漏電流 LEAKAGE CURRENT |
0.8 mA max. | ||||||||||
| 指示燈 INDICATOR |
YELLOW : POWER ; GREEN : CLEAR CONDITION ; RED : BREAK | ||||||||||
| 反應時間 RESPONSE TIME |
10 ms max. | ||||||||||
| 復歸時間 RESET TIME |
OUTPUT RESET TIME 【輸出復歸時間】< 200 ms | ||||||||||
| 耐外亂光 ILLUMINATION |
LAMP【燈泡光】< 10,000 LUX ; SUNLIGHT【太陽光】<20,000 LUX | ||||||||||
| 保護等級 PROTECTION CLASS |
IP-65 | ||||||||||
| 接線方式 CONNECTION METHOD |
M12×1.0 CONNECTOR 四芯接頭 | ||||||||||
| 外殼材質 HOUSING MATERIAL |
HOUSING : ALUMINUM ; END CAP : PBT ; FRONT COVER : ACRYLIC | ||||||||||
| 使用環境 CIRCUMSTANCE |
0℃ ~ 50℃ ; 20% ~ 85% RH | ||||||||||
| 抗震動 VIBRATION RESISTANCE |
10 ~ 55 HZ / 1.5 mm ，2小時/X. Y. Z 方向 | ||||||||||
| 認證標準 CLASSIFICATION |
CE MARK | ||||||||||
| 標準 EMC STANDARD EMC |
ESD : 8 KV AIR CHARGE (LEVEL 3) / EN-61000-4-2 RF INTERFERENCE : 10 V/ M. ENV50140 BURS TEST : 2 KV / EN61000-4-4 |
||||||||||
產品尺寸

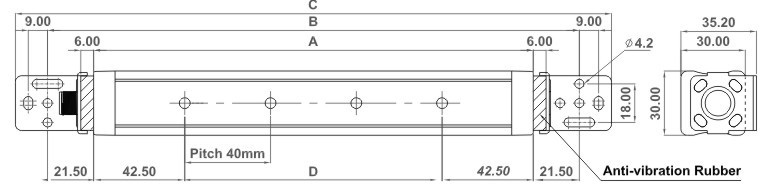

抗震動固定方式
| Model | NA40-4 | NA40-6 | NA40-8 | NA40-12 | NA40-16 | NA40-20 | NA40-24 | NA40-28 | NA40-32 | NA40-36 | NA40-40 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A(mm) | 205 | 285 | 365 | 525 | 685 | 845 | 1005 | 1165 | 1325 | 1485 | 1645 |
| B(mm) | 248 | 328 | 408 | 568 | 728 | 888 | 1048 | 1208 | 1368 | 1528 | 1688 |
| C(mm) | 278 | 358 | 438 | 598 | 758 | 918 | 1078 | 1238 | 1398 | 1558 | 1718 |
| D(mm) | 120 | 180 | 280 | 440 | 600 | 760 | 920 | 1080 | 1240 | 1400 | 1560 |

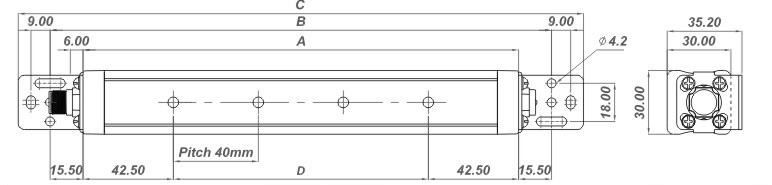

一般固定方式
| Model | NA40-4 | NA40-6 | NA40-8 | NA40-12 | NA40-16 | NA40-20 | NA40-24 | NA40-28 | NA40-32 | NA40-36 | NA40-40 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A(mm) | 205 | 285 | 365 | 525 | 685 | 845 | 1005 | 1165 | 1325 | 1485 | 1645 |
| B(mm) | 236 | 316 | 396 | 556 | 716 | 876 | 1036 | 1196 | 1356 | 1516 | 1676 |
| C(mm) | 266 | 346 | 426 | 586 | 746 | 906 | 1066 | 1226 | 1386 | 1546 | 1706 |
| D(mm) | 120 | 180 | 280 | 440 | 600 | 760 | 920 | 1080 | 1240 | 1400 | 1560 |
產品迴路及接線圖

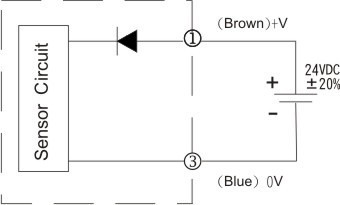

接線圖

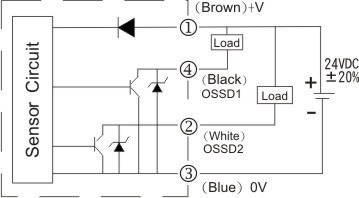

輸出回路圖
注意事項
★ 本產品是一般用途光幕，未申請任何安全認證。
★ 送電輸出動作延遲時間約0.2秒，這段期間請勿使用控制器的輸出信號。
★ 如果控制器的信號線和動力線或高壓線綁在一起可能造成誤動作。
★ 建議同時使用兩個輸出作連鎖控制，以防止其中一個輸出被破壞無法正常工作，導致控制器無法關閉輸出。
★ 四周光亮的物體可能造成本光幕失效。
