產品特點

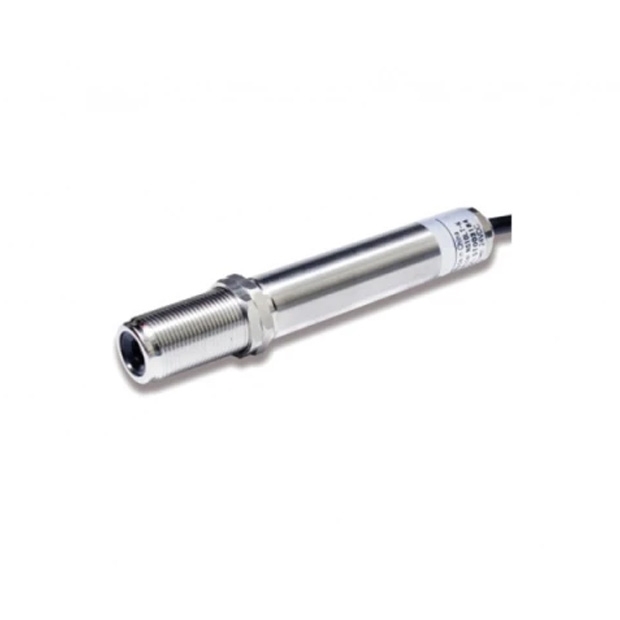

NT-10LT-K紅外線測溫器
-
測溫範圍 0℃~500℃：適合廣泛的應用需求，能夠準確測量中低溫範圍。
-
光學解析度 15:1：提供精確的測溫能力，適合距離較遠的目標測溫。
-
反應時間 150ms：快速反應，實現即時溫度測量，非常適合動態環境。
-
多樣化訊號輸出：支持 0~5V 和 Type J 訊號輸出，兼容性強，滿足不同系統需求。
-
24VDC 工作電源：標準化供電方式，適應多數工業環境。
-
IP65 防護等級：防塵防水，能在惡劣工業條件下穩定運作。
-
SS 304 不鏽鋼外殼：堅固耐用，抗腐蝕性能優秀，延長使用壽命。
-
RS485 數位通訊：支持遠程控制與數據傳輸，實現智能化應用。
產品規格
機械參數
| 防護等級 | IP 65 (NEMA-4) |
| 操作溫度 | 0°C to 70°C |
| 儲存溫度 | -20°C to 80°C |
| 相對溼度 | 10~95%(無凝結) |
| 連接線耐溫 | -20°C to 80°C |
| 重量 | 150g(含2m連接線) |
技術規格
| 測溫範圍 | 0°C~500°C（32°F~932°F），可按客戶要求訂製 |
| 頻譜響應 | 8 ~ 14 μm |
| 光學解析(90%能量) | 15:1 |
| 精確度*1 | ±1%讀值或±1.5℃,取大值 |
| 重複性*1 | ±0.5% 讀值或±1℃,取大值 |
| 反應時間(95%) | 150 ms |
| 放射率 | 0.100 ~ 1.000(可調) |
| 溫度解析度 | 0.1°C |
電氣特性
| 輸出 | 0~5V, Type Kor J |
| 最低負載阻抗(V) | 10KΩ |
| T/C 輸出阻抗 | 20Ω |
| 工作電壓 | 24 VDC ± 20% |
| 電流消耗 | max. 50 mA |
| 連接線長度 | 2m(標準),5m 或10m |

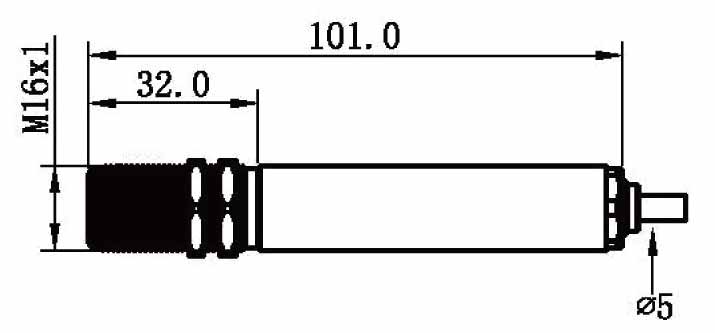

產品尺寸
尺寸(mm)

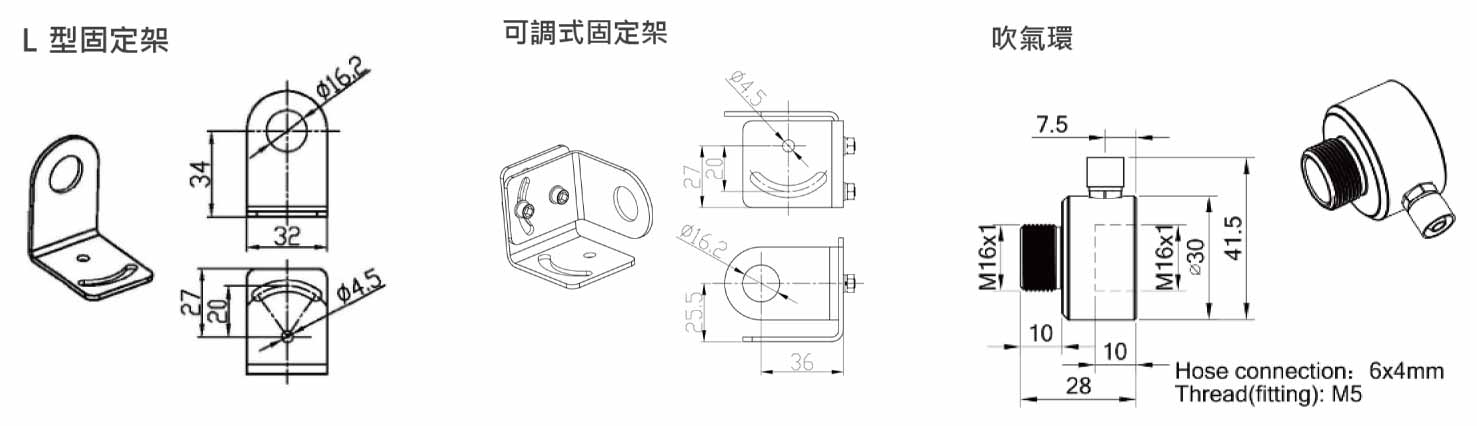

其他相關資料

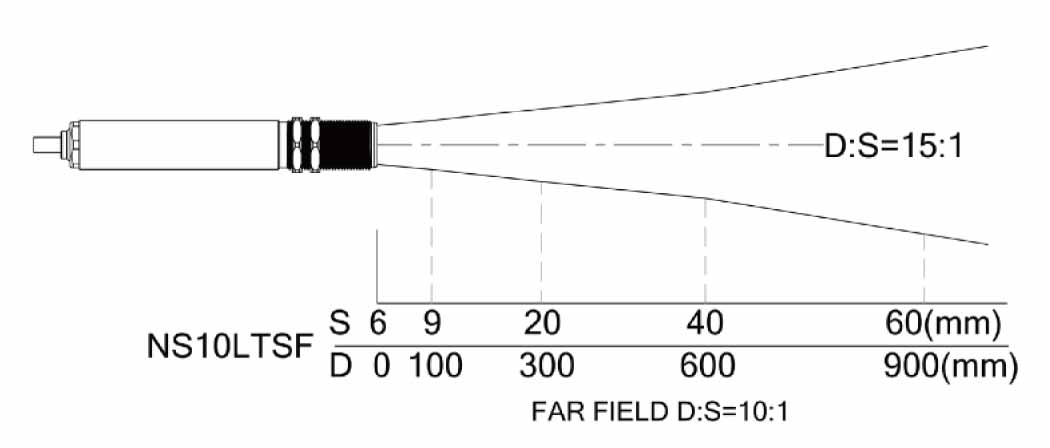

光學路徑
接線圖
| 電源 24VDC(+) |
電源 24VDC(-) |
熱偶輸出 J/K (+) |
熱偶輸出 J (-) |
熱偶輸出 K (-) |
RS485 (T+/A) |
RS485 (T-/B) |
| 紅 | 白 | 黃 | 棕 | 綠 | 橘 | 紫 |
