產品特點

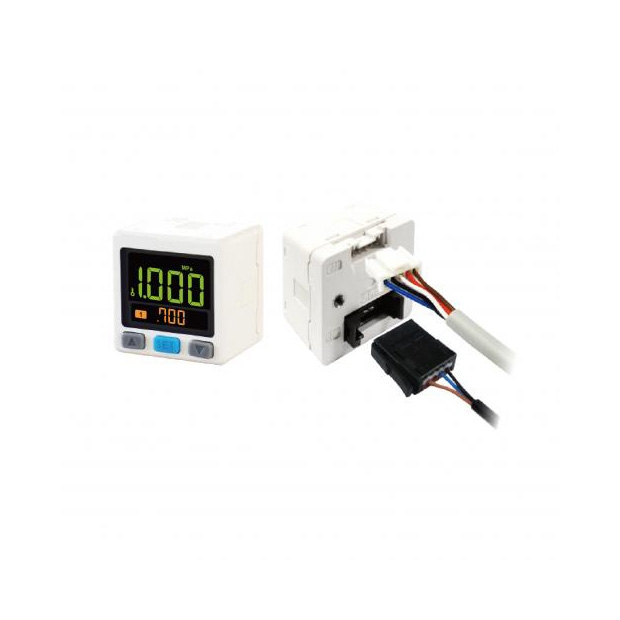

P400系列-三色數位顯示類比顯示錶
-
三色數位LCD顯示：提供清晰、易讀的壓力數值顯示。
-
壓力單位可轉換：支持kPa、MPa、kgf/cm²、bar、psi、inHg、mmHg等多種壓力單位，滿足不同應用需求。
-
參數數值子畫面顯示：參數數值可直接顯示於子畫面，方便查看和監控。
-
按鍵鎖定顯示：具有按鍵鎖定功能，確保顯示數值的穩定性。
-
線性類比輸出：提供15V或420mA的線性類比輸出信號。
-
傳感器輸入：支持15V或420mA的傳感器輸入信號。
-
12種壓力範圍選擇：提供多達12種壓力範圍選擇，適合各種工業應用。
產品特性說明
- 主視窗顯示 : 綠色 ⭤ 紅色
- 壓力單位轉換時直接顯示於屏幕上，不需另貼壓力單位貼紙
- 有七種壓力單位可供選用
- 按鍵鎖定功能可直接顯示於屏幕，易於辨識
- 線性類比輸出分為電流和電壓
產品規格
| 型號 | P400 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 傳感器類型 | S - 0 | S - 1 | S - 2 | S - 3 | S - 4 | S - 5 | S - 6 | S - 7 | S - 8 | S - 9 | S - 10 | S - 11 | S - 12 | |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||

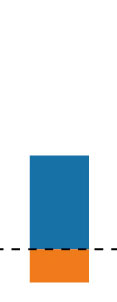

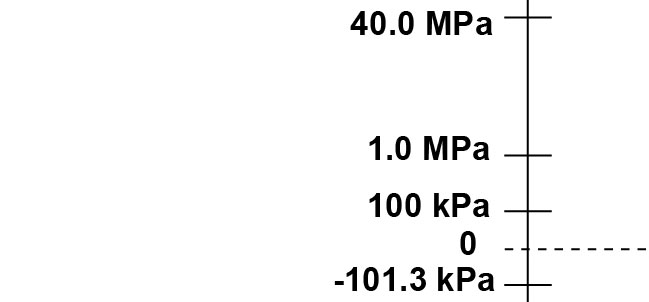

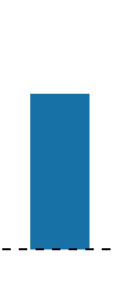

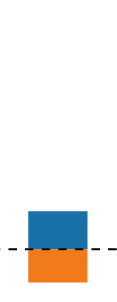

| 額定壓力範圍 | 自行設定*1 | 0 ~ -101.3 kPa |
0 ~ 100 kPa |
0 ~ 2 kPa |
0 ~ 5 kPa |
-100 ~ 100 kPa |
-101 ~ 500 kPa |
0 ~ 1 MPa |
0 ~ 2 MPa |
0 ~ 2.5 MPa |
0 ~ 10 MPa |
0 ~ 25 MPa |
0 ~ 40 MPa |
|
| 設定壓力範圍 | 10 ~ -101.3 kPa |
-10 ~ 100 kPa |
-0.2 ~ 2 kPa |
-0.5 ~ 5 kPa |
-100 ~ 100 kPa |
-101 ~ 500 kPa |
-0.100 ~ 1 MPa |
-0.100 ~ 2 MPa |
-0.100 ~ 2.5 MPa |
0 ~ 10 MPa |
0 ~ 25 MPa |
0 ~ 40 MPa |
||
| 設定壓力範圍(自動移位輸入) | - | 101.3 ~ -101.3 kPa |
-100 ~ 100 kPa |
-2 ~ 2 kPa |
-5 ~ 5 kPa |
-100 ~ 100 kPa |
-500 ~ 500 kPa |
-1 ~ 1 MPa |
-2 ~ 2 MPa |
-2.5 ~ 2.5 MPa |
-10 ~ 10 MPa |
-25 ~ 25 MPa |
-40 ~ 40 MPa |
|
| 壓力單位 設定最小刻度 |
kPa | 自行設定 | 0.1 | 0.1 | 0.01 | 0.01 | 0.1 | 1 | - | - | - | - | - | - |
| MPa | - | - | - | - | - | - | 0.001 | 0.01 | 0.01 | 0.01 | 0.1 | 0.1 | ||
| kgf / cm² | 0.001 | 0.001 | - | - | 0.001 | 0.01 | 0.01 | 0.1 | 0.1 | 0.1 | 1 | 1 | ||
| bar | 0.001 | 0.001 | - | - | 0.001 | 0.01 | 0.01 | 0.1 | 0.1 | 0.1 | 1 | 1 | ||
| psi | 0.01 | 0.01 | - | - | 0.01 | 0.1 | 0.1 | 1 | 1 | 1 | 1*2 | 1*2 | ||
| inHg | 0.1 | - | - | - | 0.1 | - | - | - | - | - | - | - | ||
| mmHg | 1 | - | 0.1 | 0.1 | 1 | - | - | - | - | - | - | - | ||
| 電源電壓 | 12 to 24 V DC ±10%，漣波峰值 ≤10 | |||||||||||||
| 消費電流 | ≤ 40 mA (無負載時) | |||||||||||||
| 傳感器訊號輸入 | 1 ~ 5V 或 4 ~ 20 mA | |||||||||||||
| 開關輸出 | 2 NPN 開集極輸出 2 PNP 開集極輸出 最大負載電流 : 125 mA 最大負載電流 : 125mA 最大供應電壓 : 30 V DC 最大供應電壓 : 24 V DC 內部壓降 : ≤1.5 V 內部壓降 : ≤1.5 V |
|||||||||||||
| 重覆精度 | ±0.1% F.S ± 1 digit | |||||||||||||
| 應差 | 單點設定模式 | 可調*3 | ||||||||||||
| 應差模式 | ||||||||||||||
| 窗口比較模式 | ||||||||||||||
| 反應時間 | ≤2.5ms (預防誤動作功能 : 25 ms, 100 ms, 250 ms, 500 ms, 1000 ms, 1500ms可選擇) | |||||||||||||
| 輸出短路保護 | 有 | |||||||||||||
| 顯示 | 3/½位，7段 LCD 顯示 (紅色/綠色/橙色) (取樣率 : 5次 / 秒) | |||||||||||||
| 顯示精度 | ± 1% F.S. ± 1 digit (在周圍溫度 : 25 ±3°C) | |||||||||||||
| 動作顯示燈 | 橙色指示燈1: OUT1 & 橙色指示燈2 : OUT2 | |||||||||||||
| 線性類比輸出(電壓輸出)*4 | 輸出電壓1 ~ 5V ±2% F.S. (額定壓力範圍下) 直線性 : ±1% F.S. 輸出阻抗約1 ΚΩ |
|||||||||||||
| 線性類比輸出(電流輸出)*5 | 輸出電流 : 4~20mA ± 2% F.S. (額定壓力範圍下) 直線性 : ±1% F.S. 負載阻抗最大 : 300Ω 在電壓為 12V，600Ω 在電壓為 24V 負載阻抗最小 : 50 Ω |
|||||||||||||
| 耐環境 | 防護等級 | IP40 | ||||||||||||
| 周圍溫度 | 動作 : 0 ~ 50°C，保存 : -10 ~ 60°C (無水露及不結冰狀況下) | |||||||||||||
| 周圍濕度 | 動作及保存 : 35 ~ 85%RH (無水露) | |||||||||||||
| 耐電壓 | 1000 V AC 1分鐘 (引線及外殼間) | |||||||||||||
| 絕緣阻抗 | ≥ 50 ΜΩ ( 500 V DC) (引線及外殼間) | |||||||||||||
| 耐振動 | 複振幅 1.5mm 或 10G 每 1 分鐘 10Hz ~ 55 Hz ~ 10 Hz，X、Y、Z 每個方向各 2 小時 | |||||||||||||
| 耐衝擊 | 100 m/s² (10G) X、Y、Z 每個方向各3次 | |||||||||||||
| 溫度特性 | ±0.5% F.S. 比較參考溫度25°C (0~50℃溫度範圍內) | |||||||||||||
| 電線規格 | Ø4 耐油 PVC - 26 AWG (0.15mm²) - 5 芯 | |||||||||||||
| 重量(包含2公尺的電線) | 約 67 g | |||||||||||||
備註:
- S - 0 : 自行設定傳感器範圍 (1999 ~ -1999)，小數點位數可調整。
- 設定於psi時，請將顯示的數值乘以10倍。
- 單點設定模式及窗口比較模式可調整 1 - 8 digits 的應差。
- 選擇電壓輸出時無電流輸出，兩種輸出型態僅可選擇其一。
- 選擇電流輸出時無電壓輸出，兩種輸出型態僅可選擇其一。

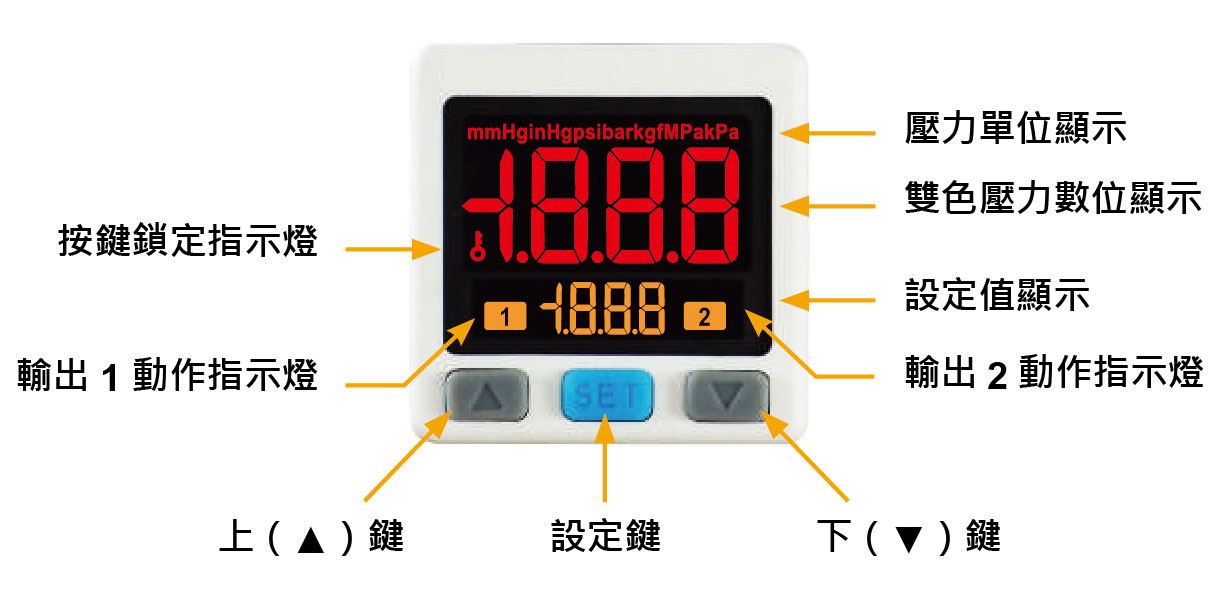

面板說明
產品接線圖與說明
輸出電路接線圖
2 NPN + Analog 輸出 (1 ~ 5 V)
2 PNP + Analog 輸出 (1 ~ 5 V)
2 NPN + 自動移位輸入
2 NPN + Analog 輸出 (4 ~ 20 mA)
2 PNP + Analog 輸出 (4 ~ 20 mA)
2 PNP + 自動移位輸入

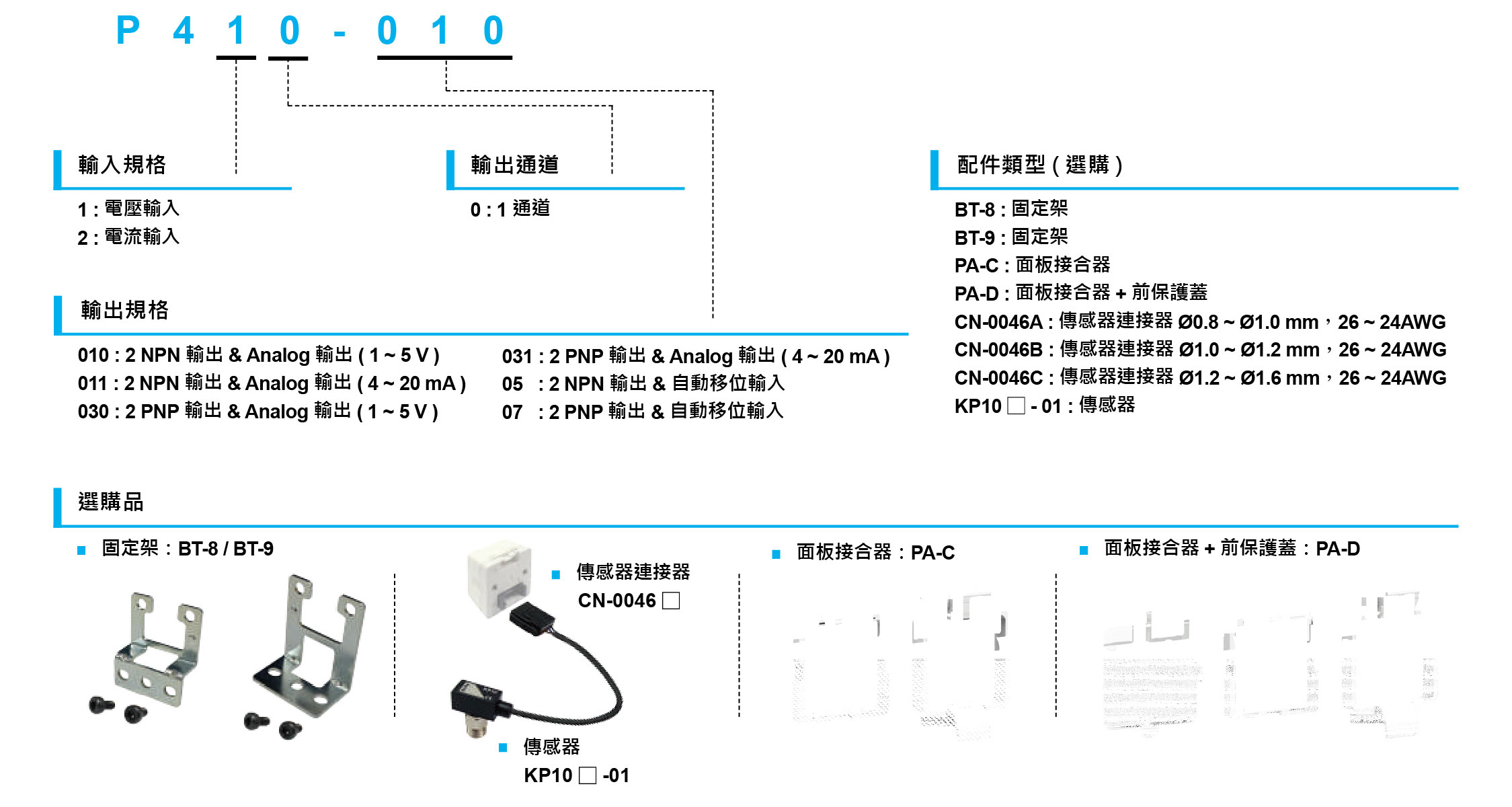

型號規格說明

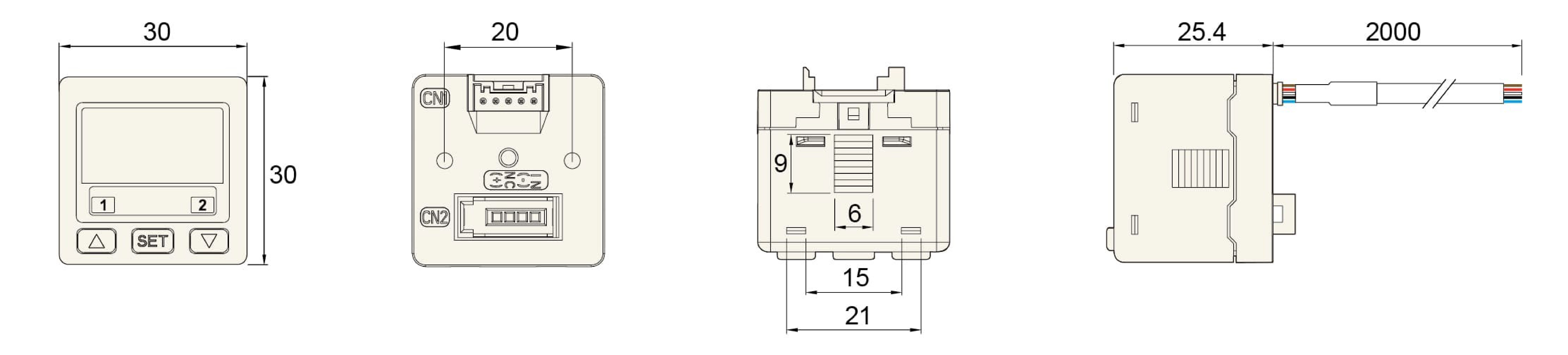

產品尺寸
配件類型/尺寸圖

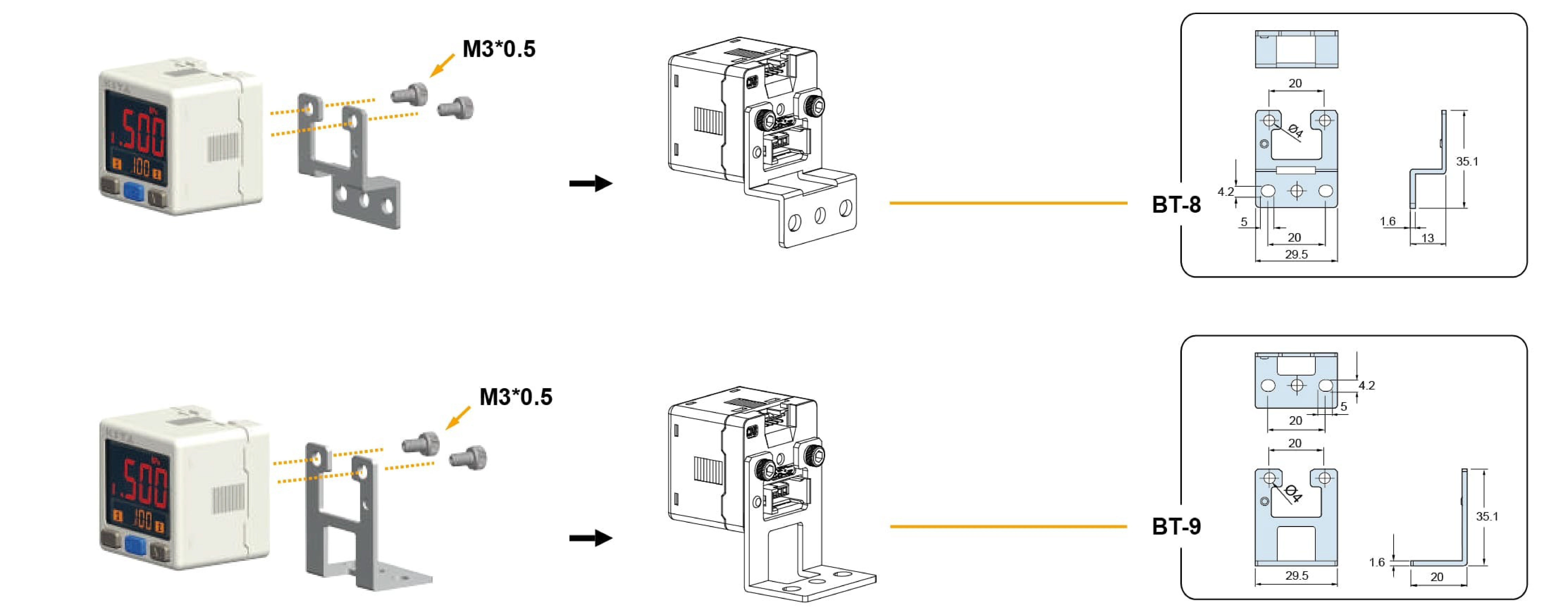

1.固定架

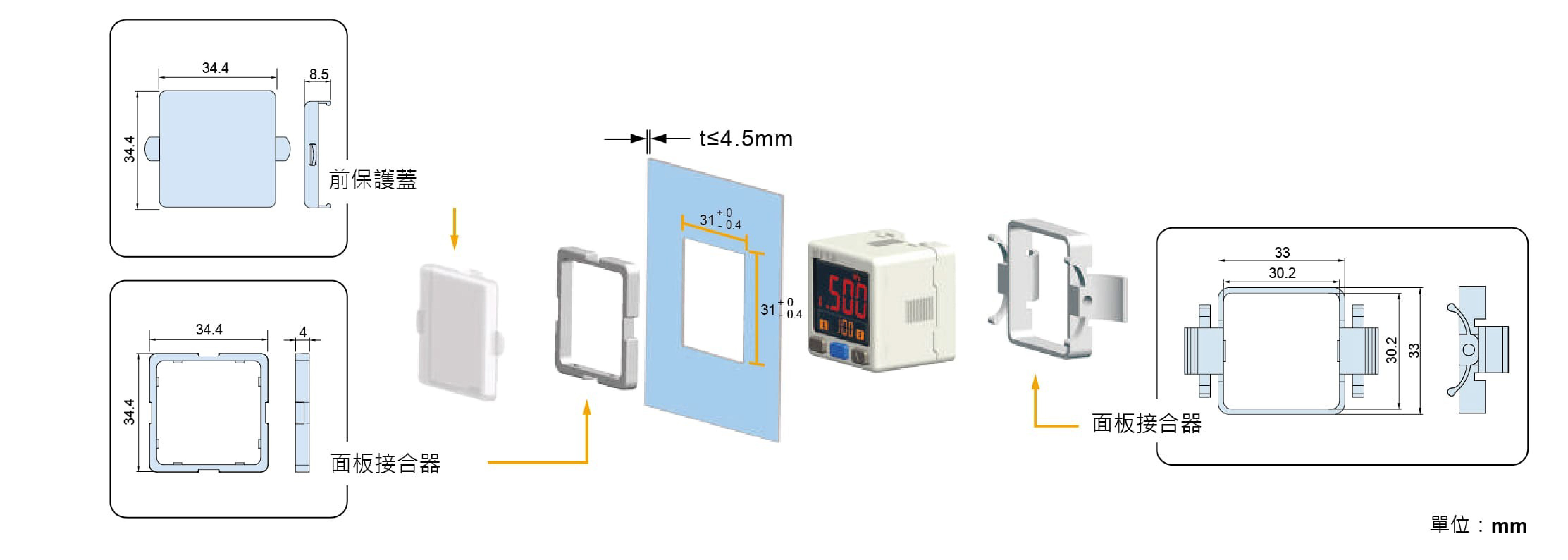

2.面板形式
