FFUBA - P43系列-三色顯示高精度數位壓力開關 - 力通

FFUBA - P43系列-三色顯示高精度數位壓力開關 - 力通

FFUBA - P43系列三色顯示數位壓力開關，結合高精度壓力量測與多功能設計，支援kPa、MPa、psi等多單位切換。具備三色LCD顯示、參數複製、子畫面顯示與按鍵鎖定功能，大幅提升操作效率與安全性。另配備省電模式與高穩定性表現，為自動化控制與工業監測提供直覺且精確的控制方案。
－ ＋
加入詢價車
/
詳細介紹

產品特點



P43壓力開關
目錄下載(繁體) P43壓力開關
說明書下載(繁體)



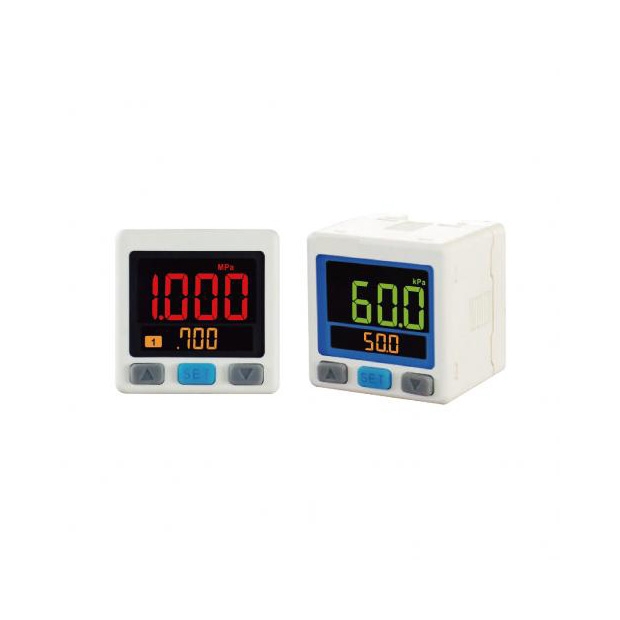

 P43系列-三色顯示高精度數位壓力開關



  1. 三色數位LCD顯示：提供清晰的讀取體驗，方便用戶監控數據。

  2. 參數複製功能：使設置更加簡便，節省時間。

  3. 多種壓力單位轉換：支持kPa、MPa、kgf/cm²、bar、psi、inHg和mmHg，滿足不同應用需求。

  4. 子畫面顯示參數數值：參數數值可直接顯示於子畫面，提升操作便利性。

  5. 按鍵鎖定顯示：防止誤操作，保證使用安全。

  6. 省電模式：延長產品使用壽命，節省能源。




吸附確認
管道壓力檢測
漏氣測試
F.R.L
儲氣瓶
空壓機



產品特性說明

1.產品快速安裝
產品快速安裝:節省安裝工時/拆卸簡單
  • 節省安裝工時
  • 拆卸簡單
2.設定參數複製
設定參數複製(減少設定工時/減少設定值輸入錯誤)
  • 減少設定工時
  • 減少設定值輸入錯誤
3.設定壓力利於辨識
設定壓力利於辨識:設定壓力顯示於子畫面上，使用者容易獲取設定資訊
  • 設定壓力顯示於子畫面上，使用者容易獲取設定資訊
4.母畫面雙色顯示
母畫面雙色顯示:雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式
  • 雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式
5.OPS 快速設定
OPS 快速設定:雙畫面顯示可直接設定參數，設定步驟可減少3/4
  • 雙畫面顯示可直接設定參數，設定步驟可減少3/4
6.單位利於辨識
單位利於辨識:單位符號顯而易見，操作更輕鬆
  • 單位符號顯而易見，操作更輕鬆



產品規格



型號 P43C(連成壓) P43V(負壓) P43P(正壓)

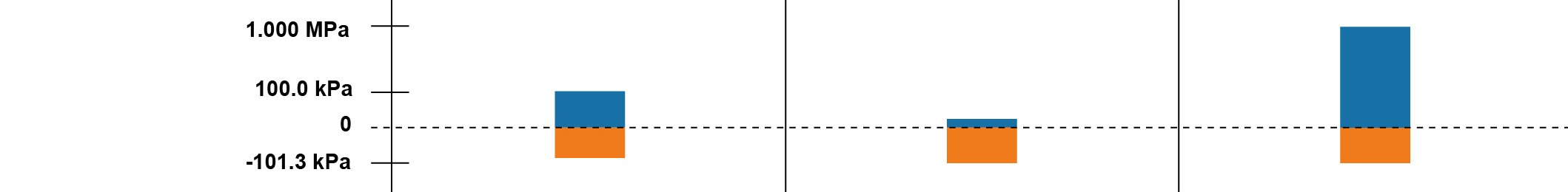

額定壓力範圍 -100.0~100.0 kPa 0.0~-101.3 kPa 0.000~1.000 MPa
設定壓力範圍 -101.0~101.0 kPa 10.0~-101.3 kPa -0.100~1.000 MPa
耐壓力 300 kPa 1.5 MPa
適用氣體 空氣，非腐蝕性，不可燃性
壓力單位
設定最小刻度		 kPa 0.1 -
MPa - 0.001
kgf/cm² 0.001 0.01
bar 0.001 0.01
psi 0.01 0.1
inHg 0.1 -
mmHg 1 -
電源電壓 12 to 24 V DC±10%，漣波峰值10%以下
消費電流 ≤40mA(無負載時)
開關輸出 2 NPN 開集極輸出                2 PNP 開集極輸出
最大負載電流:125 mA          最大負載電流:125mA
最大供應電壓:30 V DC          最大供應電壓:24 V DC
內部壓降:≤1.5 V                     內部壓降:≤1.5 V
重覆精度 ±0.2% F.S. ±1 digit
應差 單點設定模式 可調 *1
應差模式
窗口比較模式
反應時間 ≤2.5 ms (預防誤動作功能:25ms, 100 ms, 250 ms, 500 ms, 1000 ms 和 1500 ms可選擇)
輸出短路保護 有
顯示 31/½位,7段LCD顯示(紅色/綠色/橙色)(取樣率:5次/秒)
顯示精度 ±2% F.S. ±1 digit(在周圍溫度:25±3°C)
動作顯示燈 橙色指示燈1: OUT1&橙色指示燈2:OUT2
線性類比輸出(電壓輸出)*2 輸出電壓:1~5V±2.5% F.S. (額定壓力範圍下)
直線性:±1% F.S.
輸出阻抗約1Κ Ω
線性類比輸出(電流輸出)*3 輸出電流:4~20mA ±2.5% F.S. (額定壓力範圍下)
直線性:±1% F.S.
負載阻抗最大:300Ω在電壓為12V,600Ω在電壓為24V
負載阻抗最小:50 Ω
耐環境 防護等級 IP 40
周圍溫度 動作:0~50°C，保存:-10~60°C(無水露及不結冰狀況下)
周圍濕度 動作及保存:35~85%RH(無水露)
耐電壓 1000 V AC 1分鐘(引線及塑膠外殼間)
絕緣阻抗 50 ΜΩ以上(500VDC)(引線及塑膠外殼間)
耐振動 複振幅 1.5mm或10G，每一分鐘10Hz~55 Hz~10 Hz，X、Y、Z每個方向各2小時
耐衝擊 100 m/s² (10G)，X、Y、Z每個方向各3次
溫度特性 ±2.5% F.S. 比較參考溫度25℃(0~50℃溫度範圍內)
接管口徑 F1: R1/8", M5; F2: NPT1/8", #10-32 UNF; F3: G1/8" (BSPP), M5
電線標準 耐油 PVC 電線(0.15mm²)
重量 約80g(包含2公尺的電線)

備註:

  1. 單點設定模式及窗口比較模式可調整1-8digits 的應差。
  2. 選擇電壓輸出時無電流輸出,兩種輸出型態僅可選擇其一。
  3. 選擇電流輸出時無電壓輸出,兩種輸出型態僅可選擇其一。


版面說明

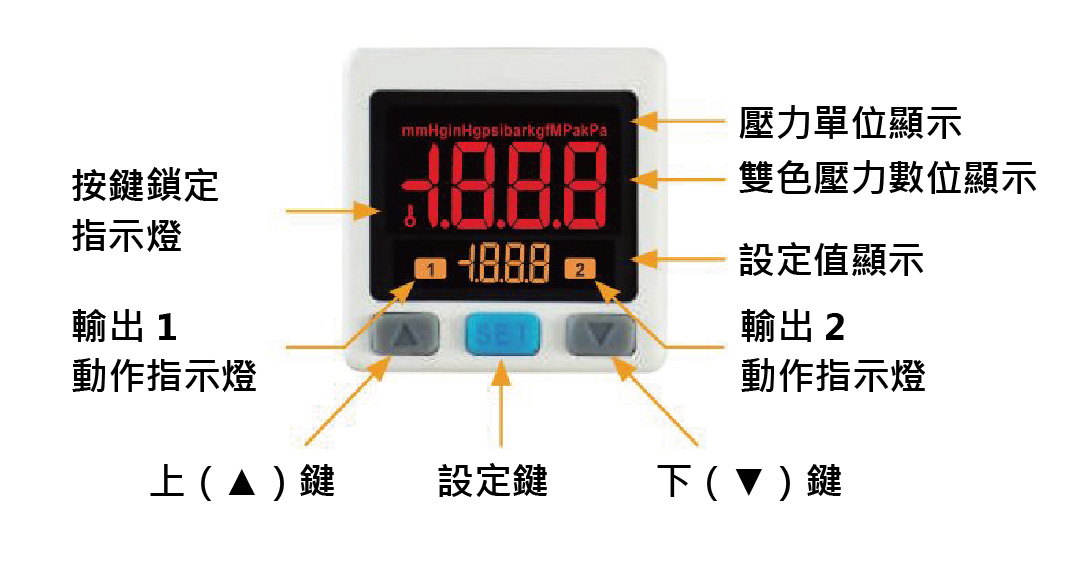

P43系列-三色顯示高精度數位壓力開關面板說明



注意事項

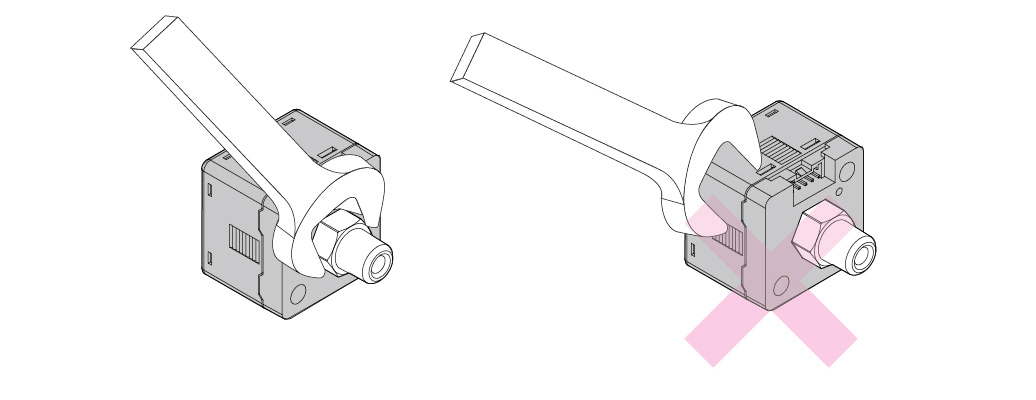

  • 當安裝壓力傳感器時請使用扳手於金屬部份，請勿使用扳手於塑膠部份。
  • 當金屬部份鎖過緊，安裝的螺絲、固定架及壓力傳感器可能會破損。鎖不夠緊，壓力傳感器有可能會鬆脫或漏氣。
  • 安裝完成後加入氣體及通電，做適當的操作及漏氣的測試，以檢驗是否安裝正確。

當安裝壓力傳感器時請使用扳手於金屬部份，請勿使用扳手於塑膠部份。



產品接線圖與說明


輸出電路接線圖

P43 ☐ - 010 - ☐
2NPN + Analog輸出(1~5V)
P43 ☐ - 010 - ☐:2NPN + Analog輸出(1~5V)
P43 ☐ - 011 - ☐
2NPN + Analog輸出(4~20mA)
P43 ☐ - 011 - ☐:2NPN + Analog輸出(4~20mA)
P43 ☐ - 02 - ☐
2NPN + 複製功能
P43 ☐ - 02 - ☐:2NPN + 複製功能
P43 ☐ - 030 - ☐
2PNP + Analog輸出(1~5V)
P43 ☐ - 030 - ☐:2PNP + Analog輸出(1~5V)
P43 ☐ - 031 - ☐
2PNP + Analog輸出(4~20mA)
P43 ☐ - 031 - ☐:2PNP + Analog輸出(4~20mA)
P43 ☐ - 04 - ☐
2PNP + 複製功能
P43 ☐ - 04 - ☐:2PNP + 複製功能


型號規格說明

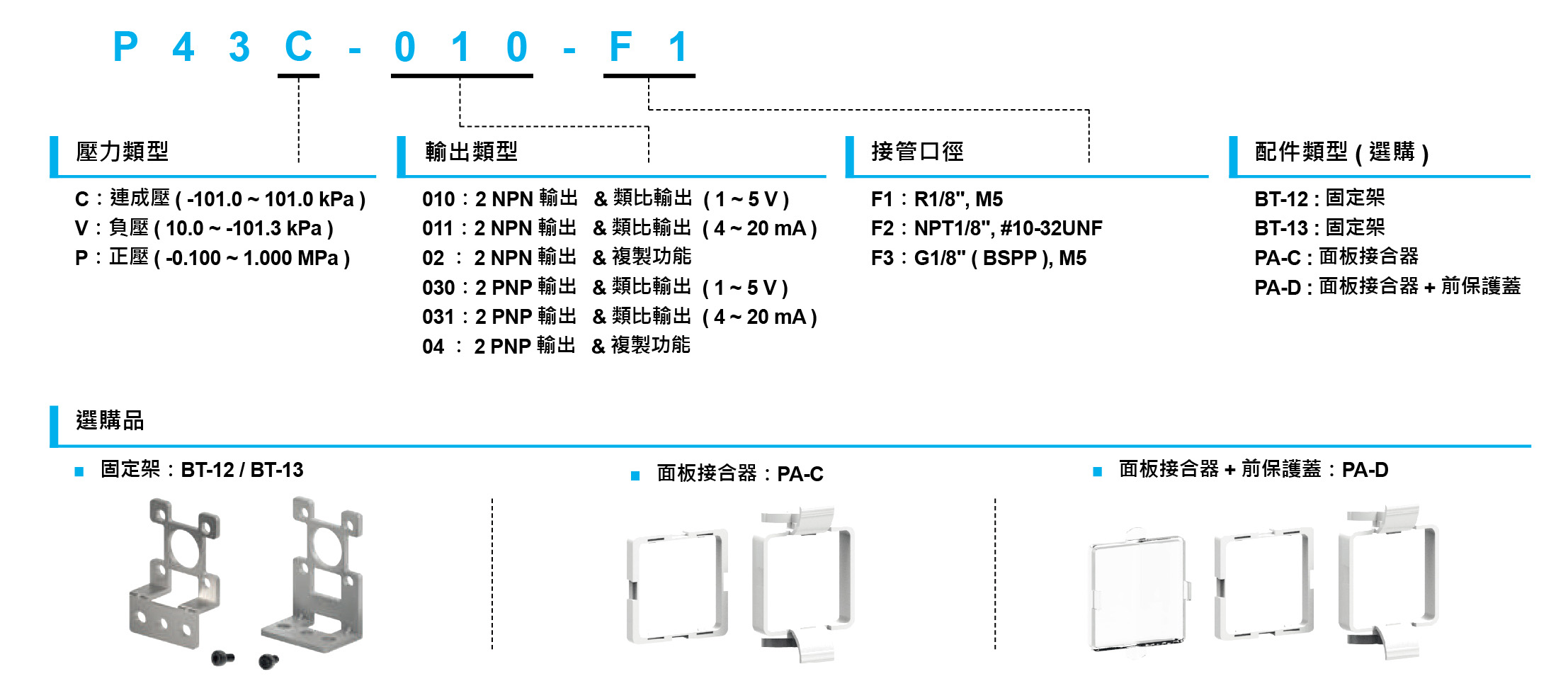

P43系列-三色顯示高精度數位壓力開關型號規格說明



產品尺寸

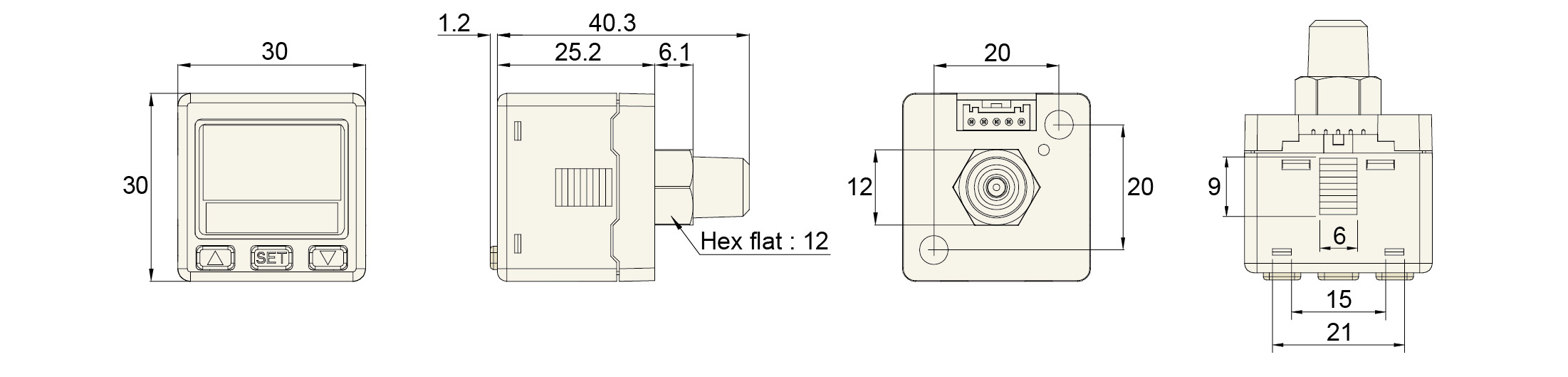

P43系列-三色顯示高精度數位壓力開關尺寸圖


配件類型/尺寸圖


1.固定架

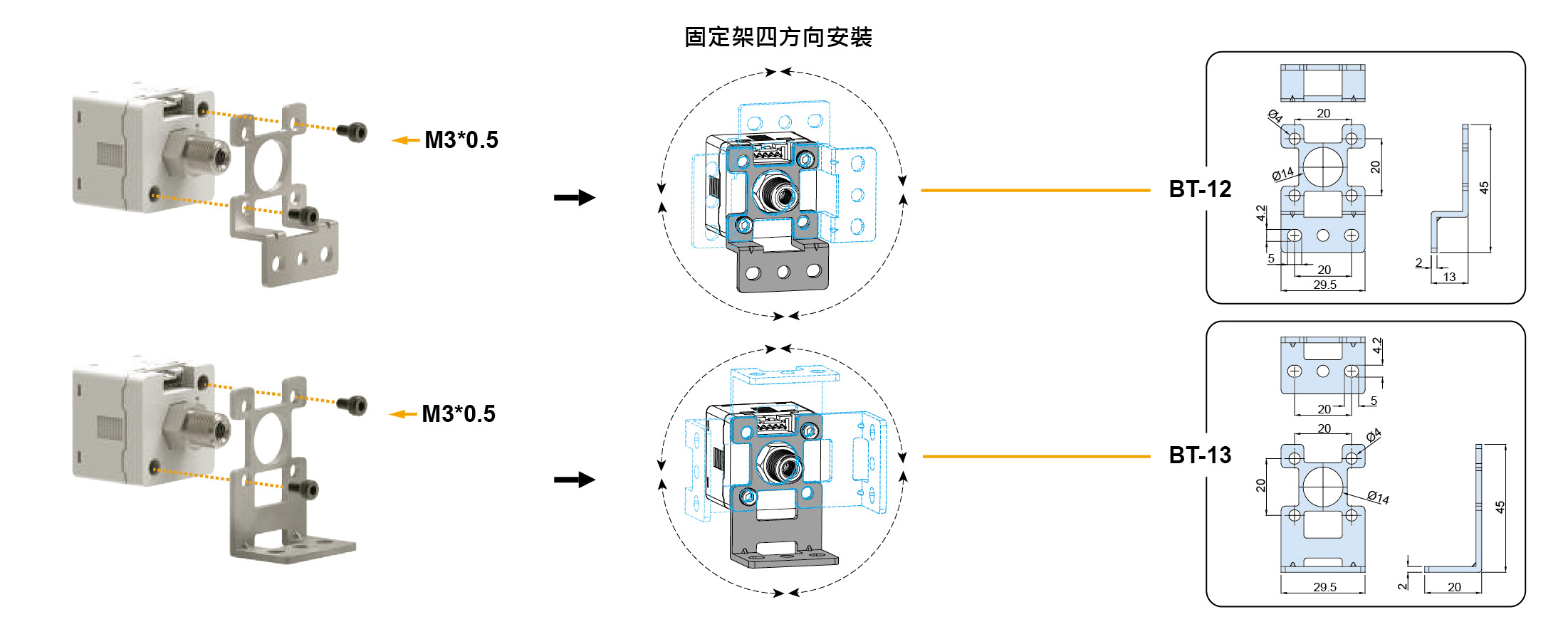

固定架尺寸圖


2.面板形式

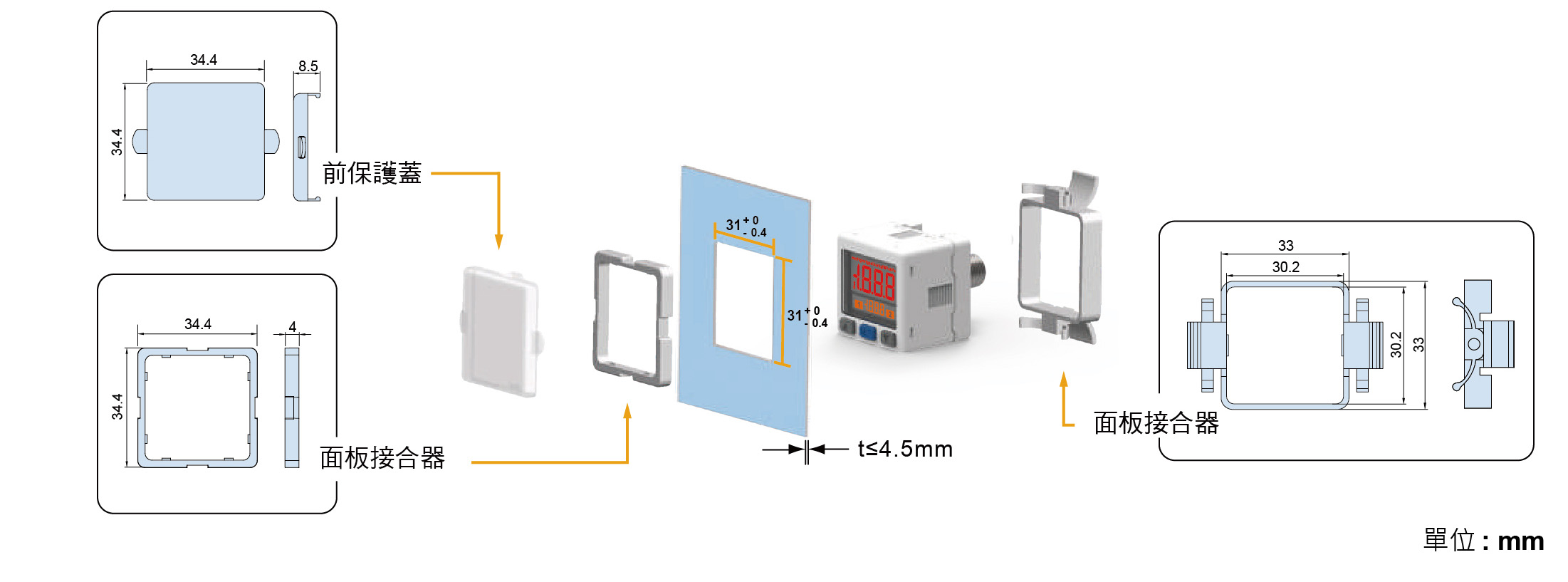

面板形式尺寸圖

壓力單位轉換表



To Pa kPa MPa kgf/cm² mmHg psi bar inHg
1Pa 1 0.001 0.000001 0.000010197 0.00750062 0.000145038 0.00001 0.0002953
1kPa 1000.000 1 0.001000 0.010197 7.500616 0.145038 0.010000 0.2953
1MPa 1000000 1000 1 10.197 7500.616 145.038 10 295.2998
1kgf/cm² 98066.5 98.0665 0.0980665 1 735.559 14.2233 0.980665 28.95979
1mmHg 133.32 0.13332 0.000133 0.0013595 1 0.019336 0.0013332 0.039370
1psi 6895 6.895 0.006895 0.07031 51.7157 1 0.06895 2.036074
1bar 100000.0 100.0000 0.100000 1.01972 750.062 14.5038 1 29.52998
1inHg 3386.388 3.386388 0.003386 0.034530 25.40000 0.491141 0.033863 1
