FFUBA - P45系列-防水雙色顯示壓力開關 - 力通

FFUBA - P45系列防水壓力開關配備雙色LCD顯示螢幕，提升數據可讀性並減少誤判風險。具備參數複製、壓力單位轉換及按鍵鎖定等實用功能，結構達IP65防護等級，適用於嚴苛環境中穩定運行。其靈活設置與高穩定性設計，廣泛應用於多種工業壓力監控場景中。

產品下載

產品特點

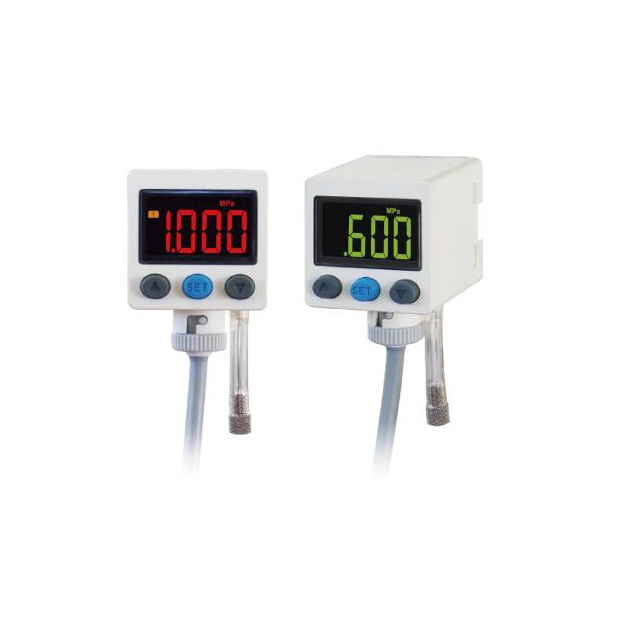

P45系列-防水雙色顯示壓力開關

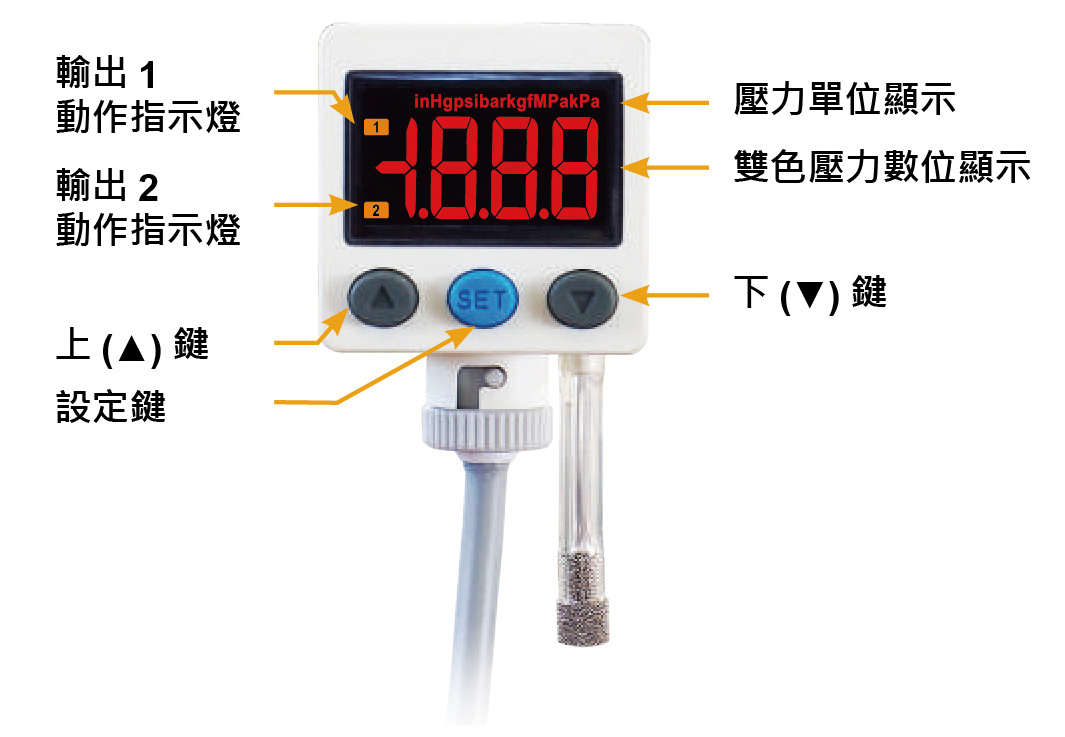

雙色數位LCD顯示：配備雙色顯示的LCD螢幕，讓使用者能輕鬆閱讀和監控壓力數據，減少誤讀的風險。
參數複製功能：支援參數複製，簡化多個設備的設置流程，讓設置變得更加快捷高效。
壓力單位可轉換：用戶可以根據需求自由切換壓力單位，包含kPa、MPa、kgf/cm²、bar、psi和inHg，使設備適應各種應用場合。
IP65保護構造：具備IP65等級的防水防塵性能，確保設備在惡劣環境中依然能夠穩定運行，提供可靠的壓力監控。

產品特性說明

畫面雙色顯示:雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式 — 雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式

環境保護設計:RoHS 檢驗，排除不良物質使用，避免危害地球環境 — RoHS 檢驗，排除不良物質使用，避免危害地球環境

產品規格

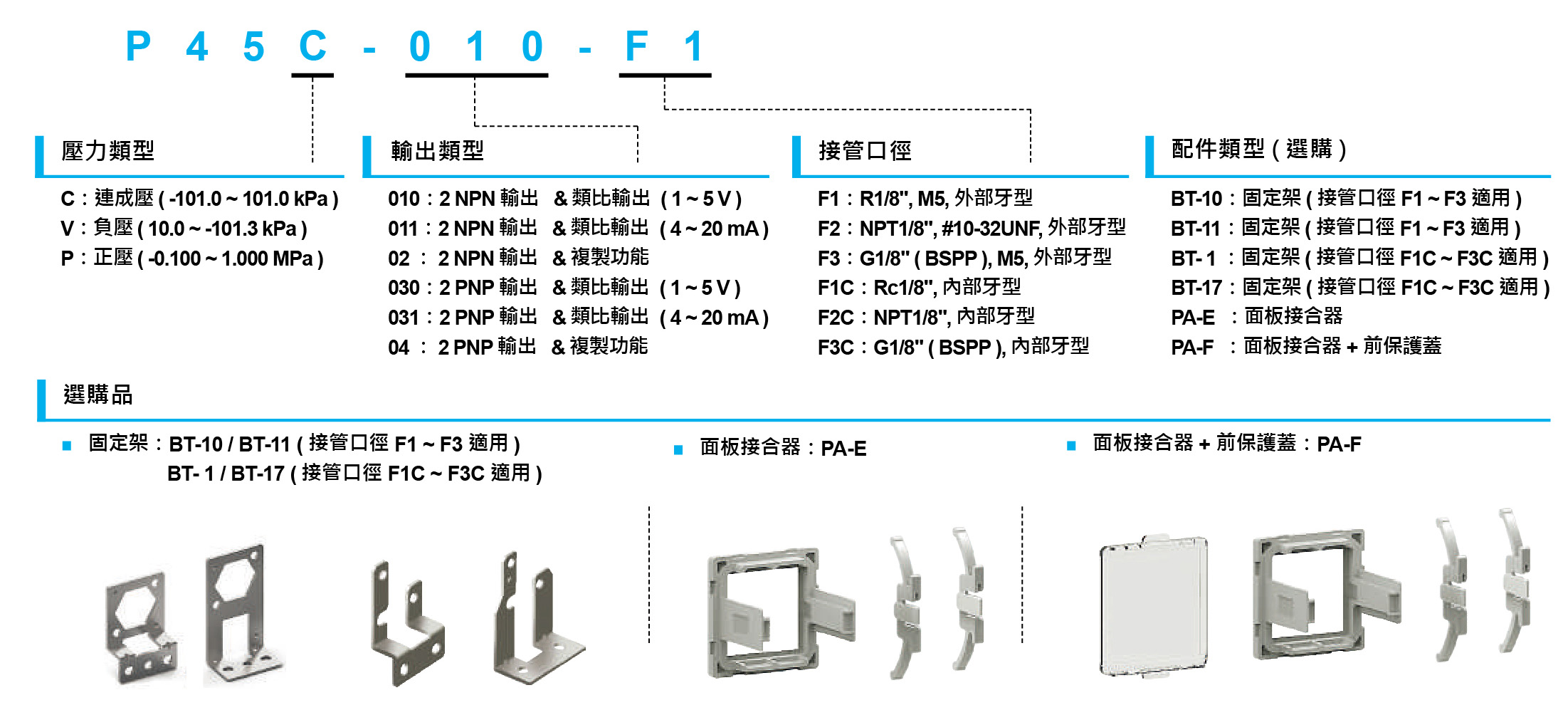

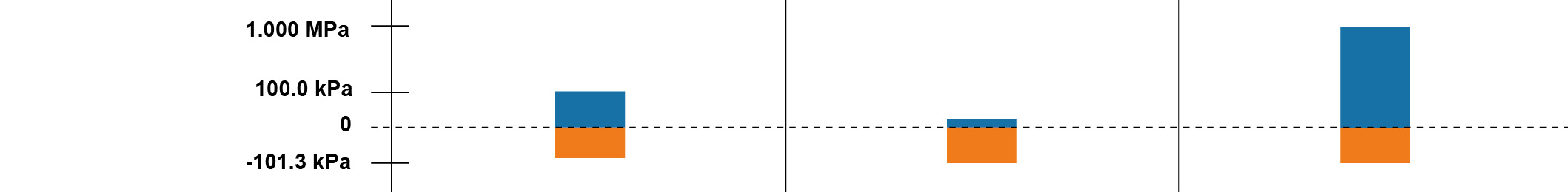

型號		P45C(連成壓)	P45V(負壓)	P45P(正壓)

額定壓力範圍		-100.0~100.0 kPa	0.0~-101.3 kPa	0.000~1.000 MPa
設定壓力範圍		-101.0~101.0 kPa	10.0~-101.3 kPa	-0.100~1.000 MPa
耐壓力		300 kPa		1.5 MPa
適用氣體		空氣，非腐蝕性，不可燃性
壓力單位設定最小刻度	kPa	0.1		-
	MPa	-		0.001
	kgf/cm²	0.001		0.01
	bar	0.001		0.01
	psi	0.01		0.1
	inHg	0.1		-
電源電壓		12 to 24 V DC±10%，漣波峰值10%以下(ULclass 2)
消費電流		≤40mA(無負載時)
開關輸出		2 NPN 開集極輸出 2 PNP 開集極輸出最大負載電流:125 mA 最大負載電流:125mA 最大供應電壓:30 V DC 最大供應電壓:24 V DC 內部壓降:≤1.5 V 內部壓降:≤1.5 V
重覆精度		±0.2% F.S. ±1 digit
應差	單點設定模式	可調 *1
	應差模式
	窗口比較模式
反應時間		≤2.5 ms (預防誤動作功能:25ms, 100 ms, 250 ms, 500 ms, 1000 ms 和 1500 ms可選擇)
輸出短路保護		有
顯示		31/½位,7段LCD顯示(紅色/綠色/橙色)(取樣率:5次/秒)
顯示精度		±2% F.S. ±1 digit(在周圍溫度:25±3°C)
動作顯示燈		橙色指示燈1: OUT1&橙色指示燈2:OUT2
線性類比輸出(電壓輸出)*2		輸出電壓:1~5V±2.5% F.S. (額定壓力範圍下) 直線性:±1% F.S. 輸出阻抗約1Κ Ω
線性類比輸出(電流輸出)*3		輸出電流:4~20mA ±2.5% F.S. (額定壓力範圍下) 直線性:±1% F.S. 負載阻抗最大:250Ω在電壓為12V,600Ω在電壓為24V 負載阻抗最小:50 Ω

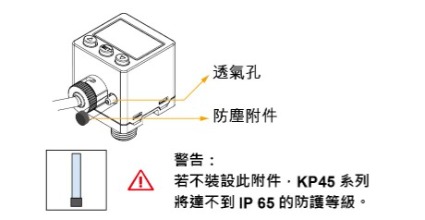

耐環境	防護等級	IP 65*4
	周圍溫度	動作:0~50°C，保存:-10~60°C(無水露及不結冰狀況下)
	周圍濕度	動作及保存:35~85%RH(無水露)
	耐電壓	1000 V AC 1分鐘(引線及塑膠外殼間)
	絕緣阻抗	50 ΜΩ以上(500VDC)(引線及塑膠外殼間)
	耐振動	複振幅 1.5mm或10G，每一分鐘10Hz~55 Hz~10 Hz，X、Y、Z每個方向各2小時
	耐衝擊	100 m/s² (10G)，X、Y、Z每個方向各3次
溫度特性		±2.5% F.S. 比較參考溫度25℃(0~50℃溫度範圍內)

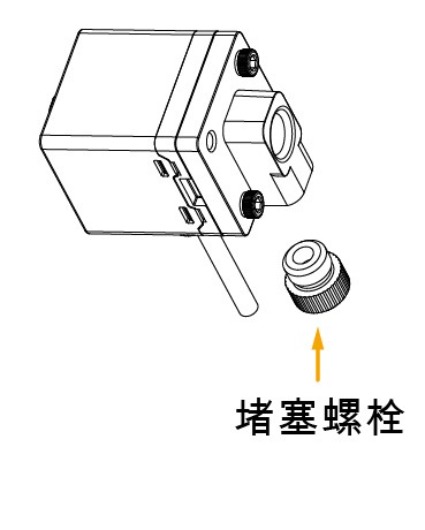

接管口徑		F1: R1/8", M5; F2: NPT1/8", #10-32 UNF; F3: G1/8" (BSPP), M5 F1C：Rc1/8"；F2C：NPT1/8"； F3C：G1/8" (BSPP)
電線標準		耐油 PVC 電線(0.15mm²)
重量		約86g(F1~F3接管),約114g(F1C~F3C接管)
