FFUBA - P45S系列微壓壓力開關專為精密監控而設計，搭載雙色LCD數位顯示，提升可讀性與即時性。內建參數複製功能大幅簡化多機部署流程，支援kPa、MPa、psi等多單位轉換，適應多樣應用需求。具備IP65防水防塵等級，可於嚴苛工業環境中穩定運作，是智慧壓力監控的理想選擇。

產品特點

P45S壓力開關
目錄下載(繁體) P45S壓力開關
說明書下載(繁體)

P45S系列-微壓壓力開關

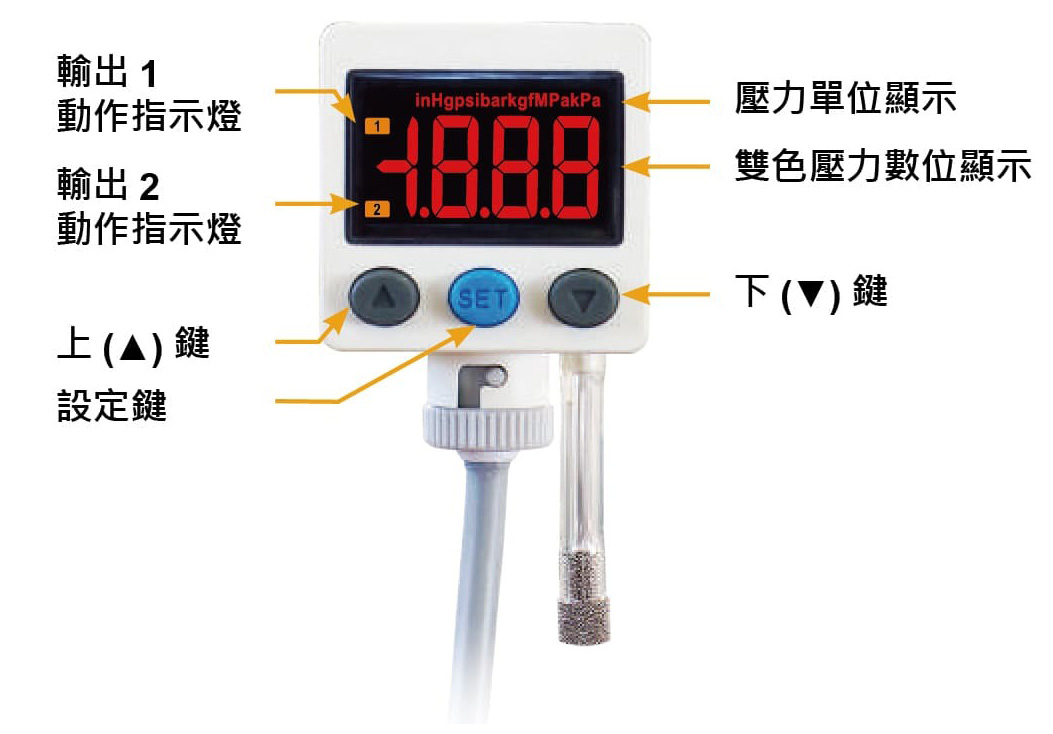

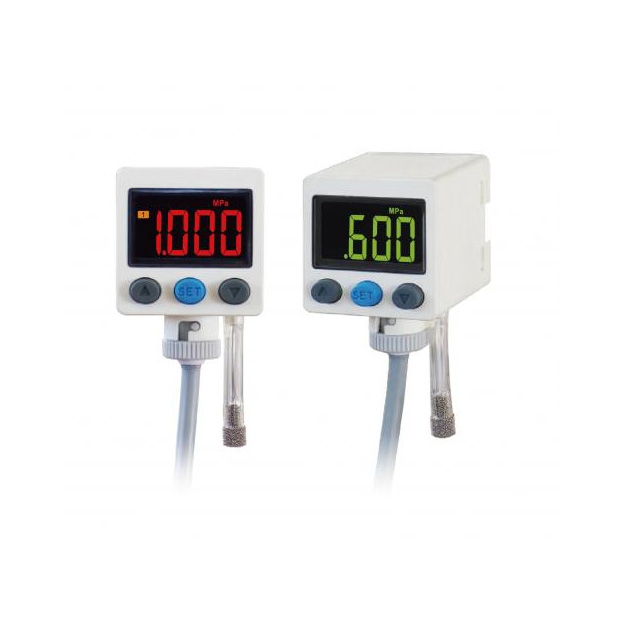

雙色數位LCD顯示：LCD螢幕配備雙色顯示功能，讓使用者能夠輕鬆閱讀並監控壓力數據，減少誤讀風險。
參數複製功能：支援參數複製，讓多台設備的設置變得更加便捷，顯著提高操作效率。
壓力單位可轉換：使用者可根據需求轉換壓力單位，包括kPa、MPa、kgf/cm²、bar、psi和inHg，使設備適應各種應用場合。
IP65保護構造：具備IP65防水防塵等級，確保設備在嚴苛環境下依然能穩定運行，提供可靠的壓力監控。

產品特性說明

畫面雙色顯示:雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式 — 雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式

環境保護設計:RoHS 檢驗，排除不良物質使用，避免危害地球環境 — RoHS 檢驗，排除不良物質使用，避免危害地球環境

產品規格

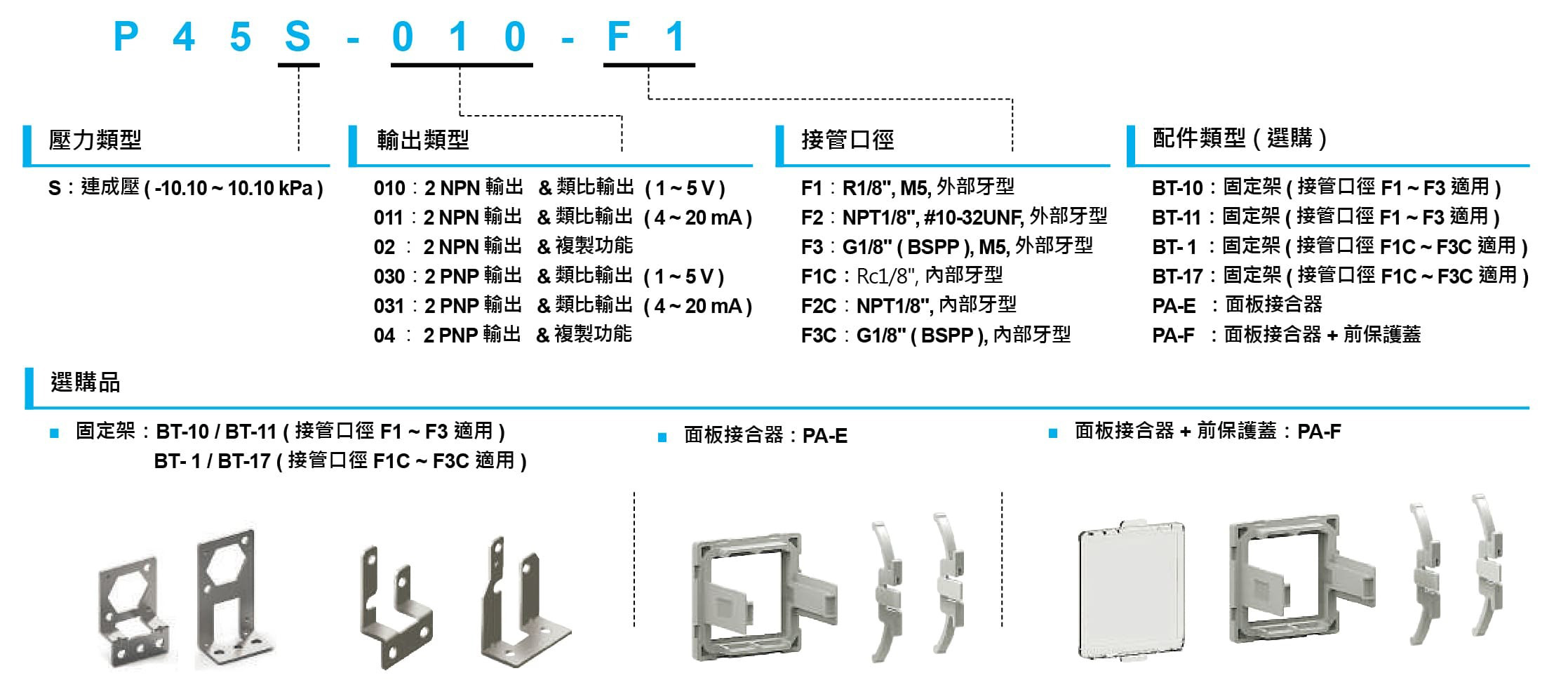

型號		P45S(連成壓)

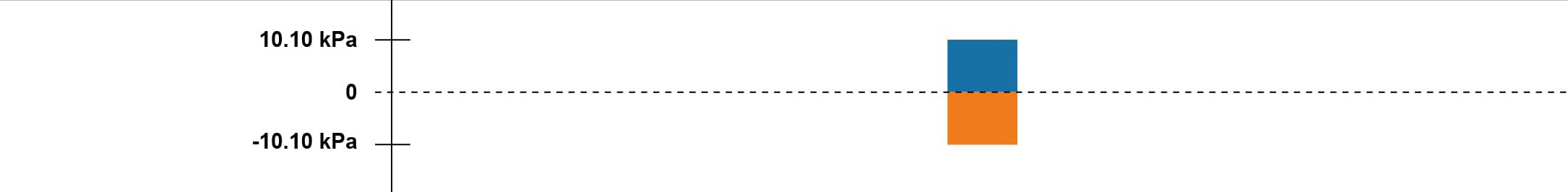

額定壓力範圍		-10.00-10.00 kPa
設定壓力範圍		-10.10~10.10 kPa
耐壓力		20kPa
適用氣體		空氣，非腐蝕性，不可燃性
壓力單位設定最小刻度	kPa	0.01
	MPa	-
	kgf/cm²	0.001
	bar	0.001
	psi	0.01
	inHg	0.1
電源電壓		12 to 24 V DC±10%，漣波峰值10%以下
消費電流		≤40mA(無負載時)
開關輸出		2 NPN 開集極輸出 2 PNP 開集極輸出最大負載電流:125mA 最大負載電流:125mA 最大供應電壓:30 VDC 最大供應電壓:24 V DC 內部壓降:≤1.5 V 內部壓降:≤1.5 V
重覆精度		±0.2% F.S. ±1 digit
應差	單點設定模式	可調 *1
	應差模式
	窗口比較模式
反應時間		≤2.5 ms (預防誤動作功能:25ms, 100 ms, 250 ms, 500 ms, 1000 ms 和 1500 ms可選擇)
輸出短路保護		有
顯示		3½位，7段LCD顯示(紅色/綠色/橙色)(取樣率:5次/秒)
顯示精度		±2% F.S. ±1 digit(在周圍溫度:25±3°C)
動作顯示燈		橙色指示燈1:OUT1&橙色指示燈2:OUT2
線性類比輸出(電壓輸出)*2		輸出電壓:1~5V±2.5% F.S. (額定壓力範圍下) 直線性:±1% F.S. 輸出阻抗約1ΚΩ
線性類比輸出(電流輸出)*3		輸出電流:4~20 mA ±2.5% F.S. (額定壓力範圍下) 直線性:±1% F.S. 負載阻抗最大:250在電壓為12V，600在電壓為 24V 負載阻抗最小:50 Ω

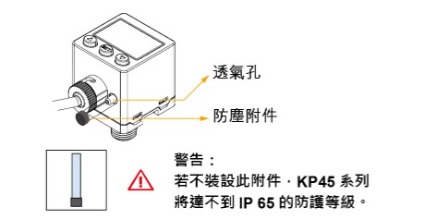

耐環境	防護等級	IP 65*4
	周圍溫度	動作:0~50℃，保存:-10~60°C(無水露及不結冰狀況下)
	周圍濕度	動作及保存:35~85%RH(無水露)
	耐電壓	1000 V AC 1分鐘(引線及塑膠外殼間)
	絕緣阻抗	50MΩ以上(500VDC)(引線及塑膠外殼間)
	耐振動	複振幅1.5mm或10G，每一分鐘10Hz~55 Hz~10 Hz，X、Y、Z每個方向各2小時
	耐衝擊	100 m/s² (10G)，X、Y、Z每個方向各3次
溫度特性		±2% F.S. 比較參考溫度25℃(0~50℃溫度範圍內)

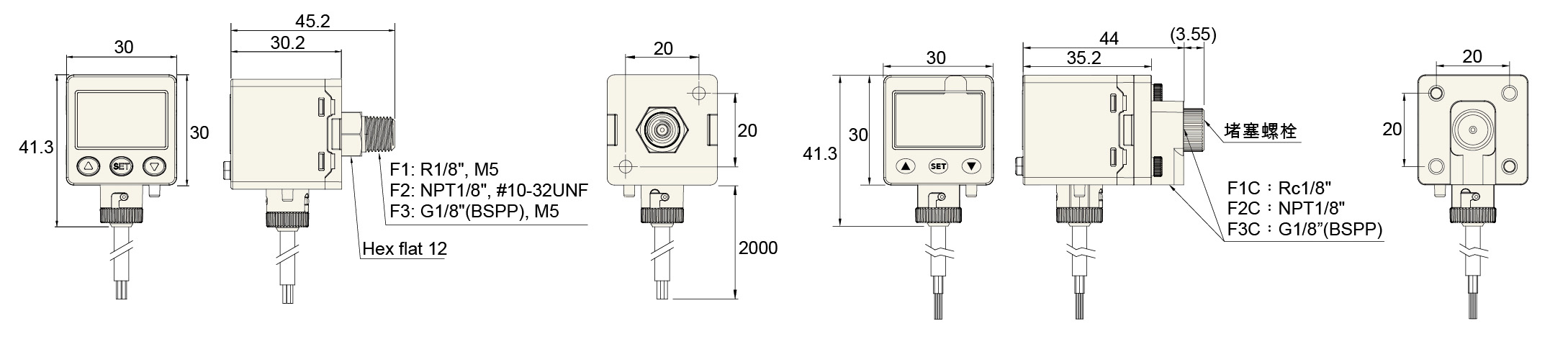

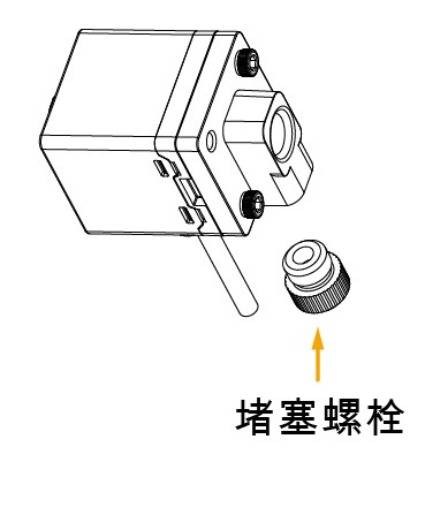

接管口徑		F1：R1/8"、M5；F2：NPT1/8"、#10-32UNF； F3：G1/8" (BSPP)、M5 F1C：Rc1/8"；F2C：NPT1/8"； F3C：G1/8" (BSPP)
電線規格		耐油 PVC 電線(0.15mm²)
重量(含2公尺的電線)		約86g(F1~F3接管)，約114g(F1C~F3C接管)
