FFUBA - P70系列-RS-485通訊壓力開關 - 力通

FFUBA - P70系列壓力開關專為遠端控制與通訊應用所設計，採用RS-485 Modbus RTU/ASCII通訊協定，支援即時壓力變化監控與遠端操作，數據傳輸穩定準確。產品配備4位數、7段LCD顯示，清晰易讀。適用於需集中監控與智慧管理的自動化控制系統，是實現高效率壓力管理的理想解決方案。

產品特點

P70壓力開關
目錄下載(繁體) P70壓力開關
說明書下載(繁體)

P70系列-RS-485通訊壓力開關

遠端遙控：可以透過遠端控制壓力開關，提供便捷的操作方式。
即時監控：支援即時監控壓力變化，確保設備穩定運行。
通訊協定：採用 RS-485 Modbus RTU/ASCII 通訊協定，確保數據傳輸的可靠性和準確性。

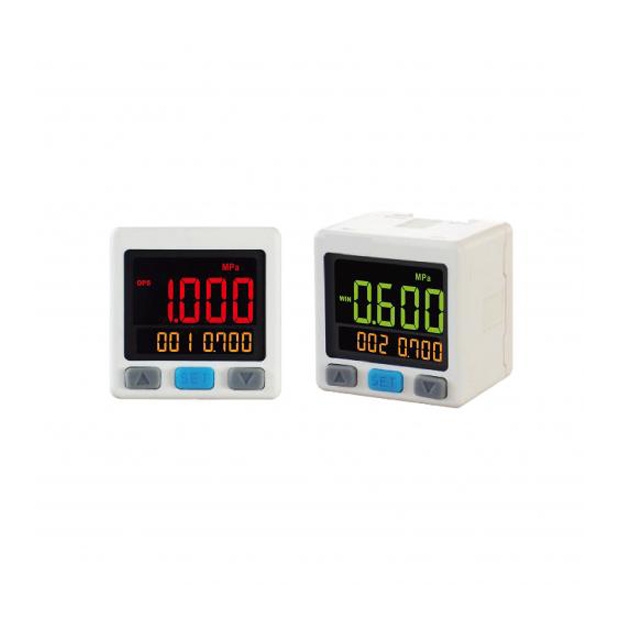

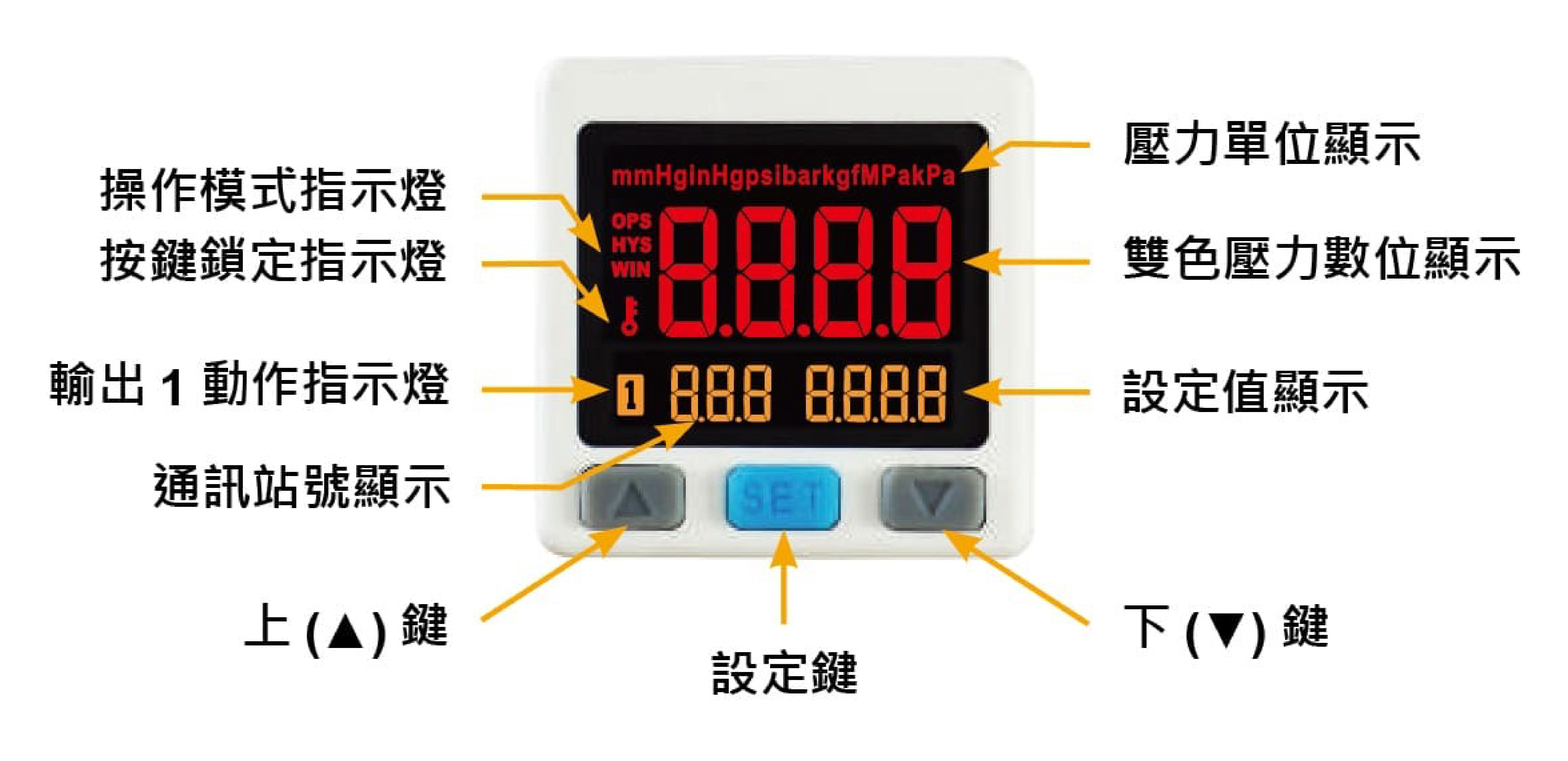

顯示屏幕：配備4位數、7段 LCD 顯示屏幕，讓數據顯示更加清晰可讀。

產品特性說明

畫面雙色顯示:雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式 — 雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式

OPS 快速設定:雙畫面顯示可直接設定參數,設定步驟可減少3/4 — 雙畫面顯示可直接設定參數，設定步驟可減少3/4

產品規格

型號		P70C	P70V	P70P
		(連成壓)	(負壓)	(正壓)

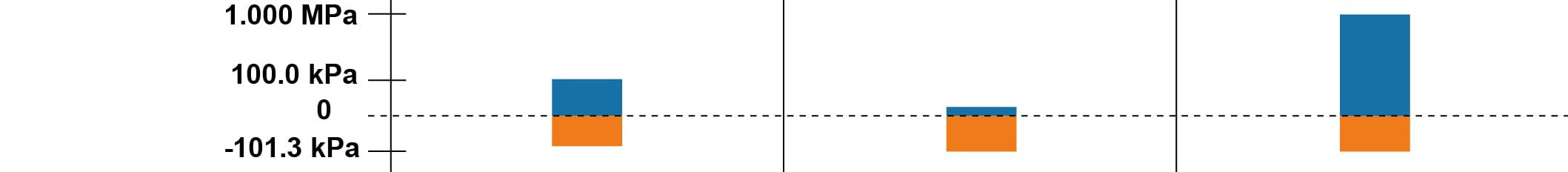

額定壓力範圍		-100.0 ~ 100.0 kPa	0.0 ~ -101.3 kPa	0.000～1.000 MPa
設定壓力範圍		-101.0 ~ 101.0 kPa	10.0 ~ -101.3 kPa	-0.100 ~ 1.000 MPa
耐壓力		500 kPa		1.5 MPa
適用氣體		空氣，非腐蝕性，不可燃性
壓力單位設定最小刻度	kPa	1		-
	MPa	-		0.001
	kgf / cm²	0.001		0.01
	bar	0.001		0.01
	psi	0.01		0.1
	inHg	0.1		-
	mmHg	1		-
電源電壓		12 to 24 V DC ±10%，漣波峰值 ≤ 10%
消費電流		≤ 40mA (無負載時)

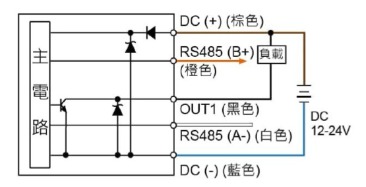

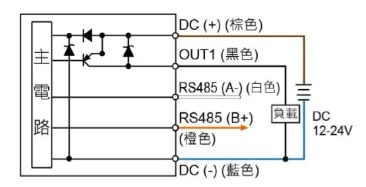

開關輸出		1 NPN 開集極輸出 1 PNP 開集極輸出最大負載電流 : 125mA 最大負載電流 : 125mA 最大供應電壓 : 30 VDC 最大供應電壓 : 24 V DC 內部壓降 : ≤ 1.5 V 內部壓降 : ≤1.5 V
重覆精度		±0.2% F.S. ± 1 digit
應差	單點設定模式	可調*1
	應差模式
	窗口比較模式
反應時間		≤ 2.5 ms (預防誤動作功能:25ms, 100 ms, 250 ms, 500 ms, 1000 ms, 1500 ms, 2000 ms 和 5000 ms 可選擇)
輸出短路保護		有
顯示		4位，7段LCD顯示 (紅色/綠色/橙色) (取樣率 : 0.2,0.5,1秒/次)
顯示精度		± 2% F.S. ± 1 digit (在周圍溫度 : 25 ±3℃)
動作顯示燈		橙色指示燈1 : OUT
耐環境	防護等級	IP40
	周圍溫度	動作 : 0 ~ 50℃，保存 : -10~60°C (無水露及不結冰狀況下)
	周圍濕度	動作及保存 : 35 ~ 85%RH (無水露)
	耐電壓	1000 V AC 1分鐘 (引線及塑膠外殼間)
	絕緣阻抗	≥ 50 ΜΩ (500VDC) (引線及塑膠外殼間)
	耐振動	複振幅1.5mm或10G，每一分鐘10Hz ~ 55Hz ~ 10 Hz，X、Y、Z每個方向各2小時
	耐衝擊	100 m/s² (10G)，X、Y、Z每個方向各3次
溫度特性		±2.5% F.S.比較參考溫度 25°C (0~50℃溫度範圍內)
通訊介面		RS-485
接管口徑		F1：R1/8"、M5；F2：NPT1/8"、#10-32 UNF； F3：G1/8" (BSPP)、M5
電線規格		耐油PVC電線 (0.15mm²)
重量(包含2公尺的電線)		約80g
