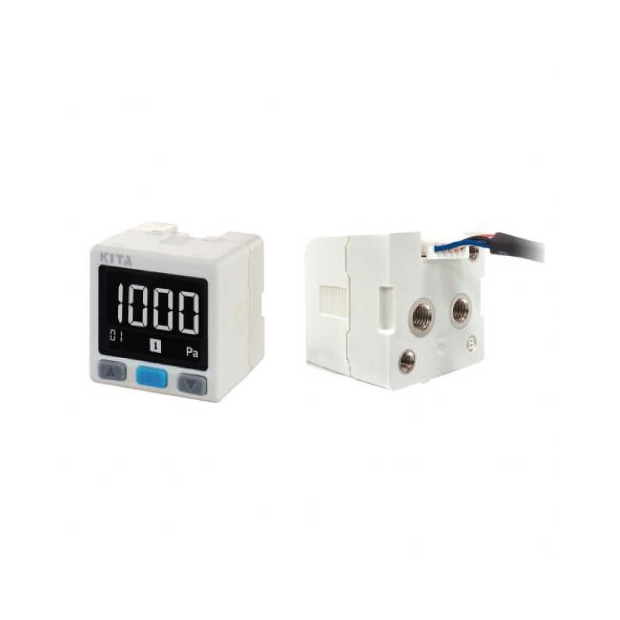

FFUBA - P800系列-微差壓傳感器 - 力通

FFUBA - P800系列微差壓傳感器搭載高反差LCD顯示，清晰呈現壓力變化資訊。支援15V或4~20mA類比輸出，適用於多樣化量測需求，包含0~1kPa、0~5kPa及雙向壓力（±1 / ±2 / ±5kPa）等範圍。具IP40防護等級，適合一般室內環境中進行精密微壓監控，如空氣流通系統、過濾設備、醫療或實驗用途。

產品特點

P800傳感器
目錄下載(繁體) P800傳感器
說明書下載(繁體)

P800系列-微差壓傳感器

高反差數位LCD顯示：提供清晰的讀數視覺效果。
線性類比輸出：15V 或 420mA，確保精確測量數據。
保護構造：採用IP40，提供基本的防護能力，適用於一般環境。

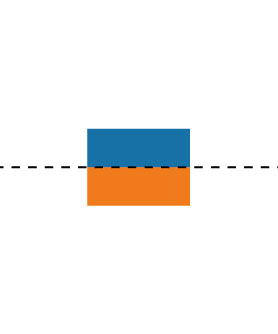

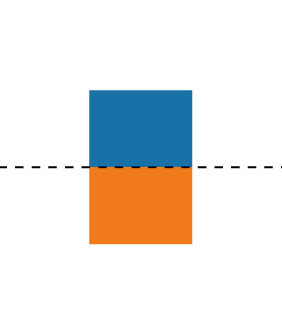

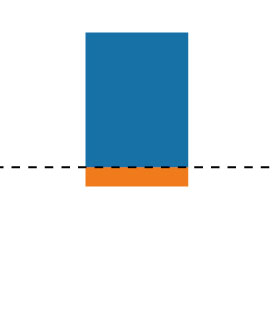

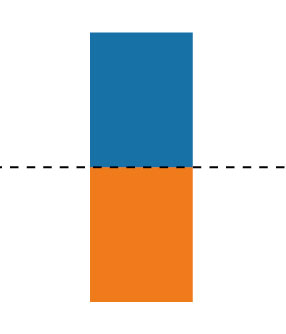

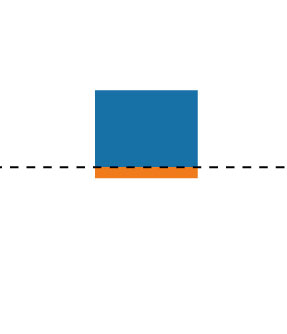

壓力範圍：多種壓力範圍選擇，包含01kPa、02kPa、0~5kPa，以及雙向壓力範圍−1～1kPa、−2～2kPa、−5～5kPa，滿足多樣化測量需求。

產品特性說明

液位檢測:通過感測管路壓力的變化來檢測液位。 — 通過感測管路壓力的變化來檢測液位。

過濾器空氣監測:通過檢測壓差監測過濾器的堵塞。 — 通過檢測壓差監測過濾器的堵塞。

產品規格

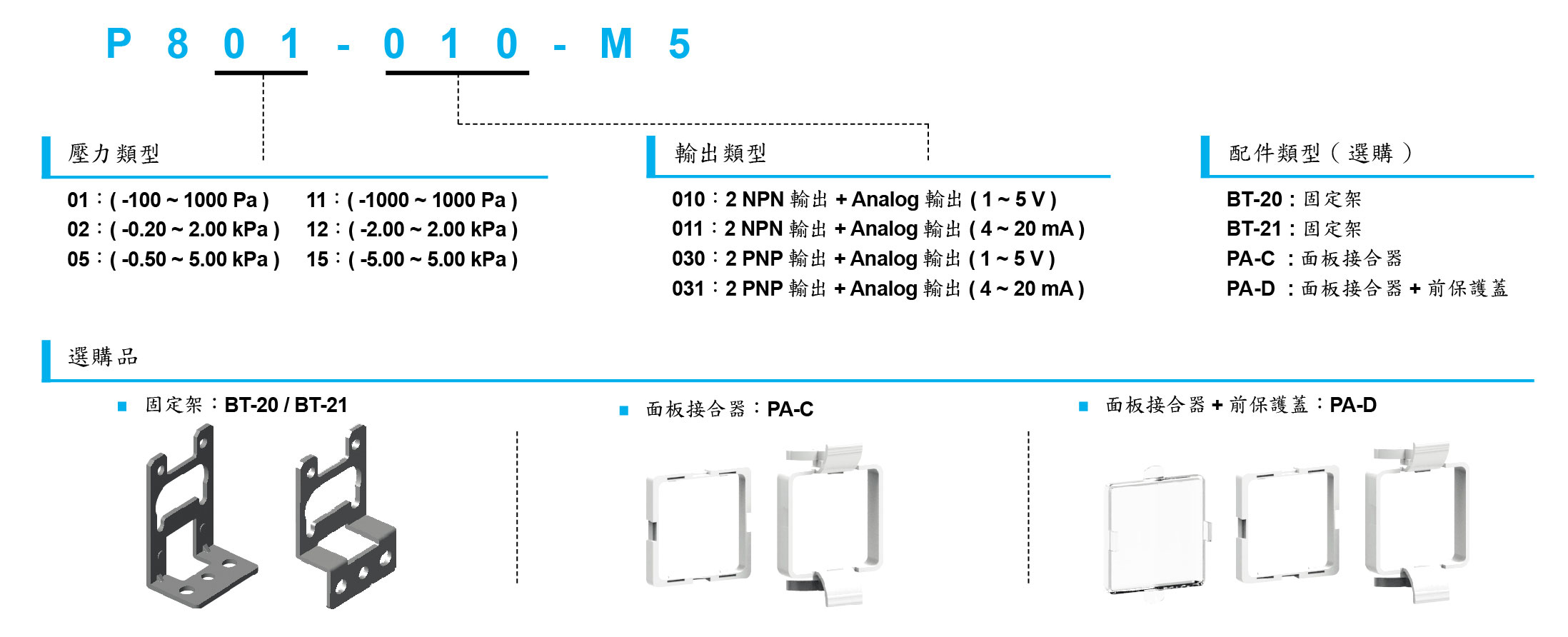

型號		P801	P811	P802	P812	P805	P815

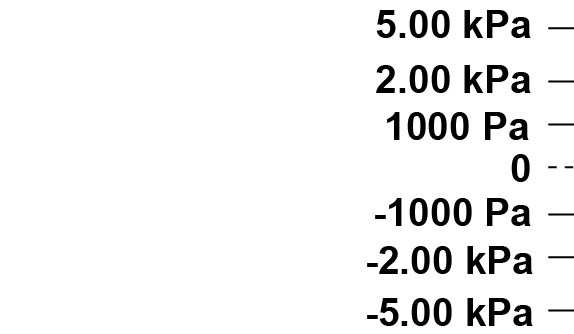

額定壓力範圍		0 ~ 1000 Pa	-1000 ~ 1000 Pa	0.00 ~ 2.00 kPa	-2.00 ~ 2.0 kPa	0.0 ~ 5.00 kPa	-5.00 ~ 5.00 kPa
設定壓力範圍		-100 ~ 1000 Pa	-1000 ~ 1000 Pa	-0.20～2.00 kPa	-2.00～2.00 kPa	-0.50～5.00 kPa	-5.00～5.00 kPa
耐壓力		3 kPa		6 kPa		15 kPa
適用氣體		空氣，非腐蝕性，不可燃性
壓力單位設定最小刻度	Pa	1		-
壓力單位設定最小刻度	kPa	-		0.01
電源電壓		12 to 24 V DC ±10%，漣波峰值 10% 以下
消費電流		≤ 40mA (無負載時)

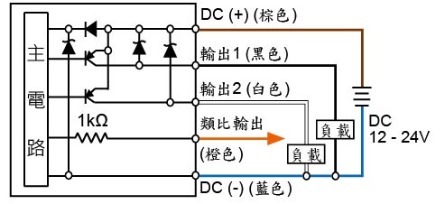

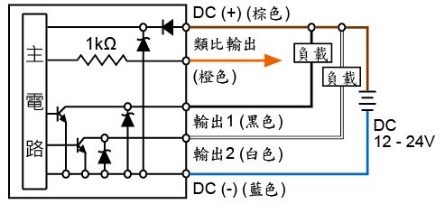

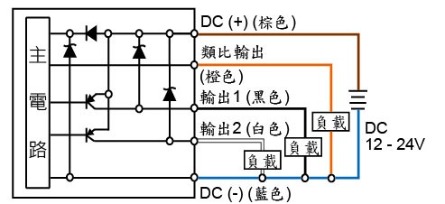

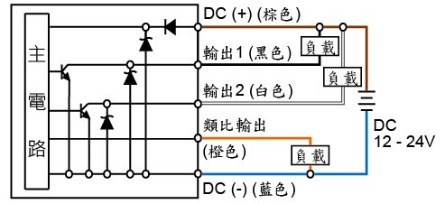

開關輸出		2 NPN 開集極輸出 2 PNP 開集極輸出最大負載電流 : 125mA 最大負載電流:125mA 最大供應電壓 : 30 V DC 最大供應電壓:24 V DC 內部壓降 : ≤ 1.5 V 內部壓降: ≤ 1.5 V
重覆精度		±0.5% F.S. ±1 digit
應差	應差模式	可調
應差	窗口比較模式	可調
反應時間		≤2.0 ms (預防誤動作功能 : 32ms, 128 ms, 1024 ms 可選擇)
輸出短路保護		有

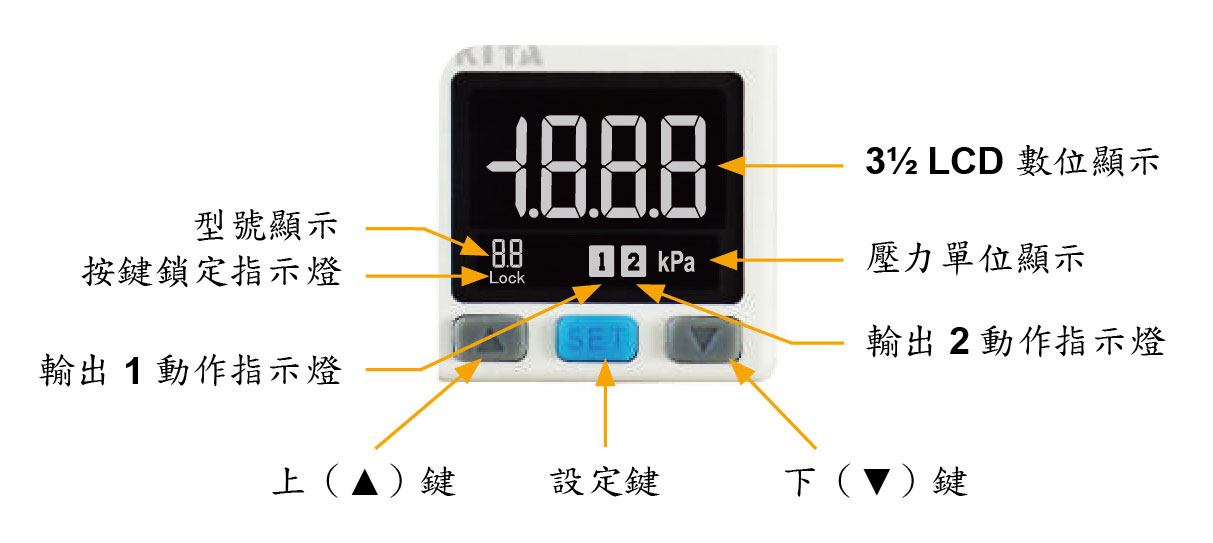

顯示		3 ½位，7段LCD顯示 (白色) (取樣率 : 0.1 ~ 3 秒設定)
顯示精度		±2% F.S. ±1 digit (在周圍溫度 : 25 ±3°C)
動作顯示燈		白色指示燈1 : OUT1 & 白色指示燈2 : OUT2
線性類比輸出(電壓輸出)*1		輸出電壓 : 1 ~ 5 V ±2.5% F.S. (額定壓力範圍下) 直線性 : ±1% F.S. 輸出阻抗約1kΩ
線性類比輸出(電流輸出)*2		輸出電流 : 4 ~ 20 mA ±2.5% F.S. (額定壓力範圍下) 直線性 : ±1% F.S. 負載阻抗最大 : 250Ω 在電壓為 12V，600Ω 在電壓為 24 V 負載阻抗最大 : 50Ω
耐環境	保護構造等級	IP 40
	週圍溫度	動作 : 0 ~ 50℃，保存 : -10~60℃ (無水露及不結冰狀況下)
	週圍濕度	動作及保存 : 35 ~ 85% RH (無水露)
	耐電壓	1000 V AC 1分鐘 (引線及塑膠外殼間)
	絕緣阻抗	50MΩ 以上 (500VDC) (引線及塑膠外殼間)
	耐振動	複振幅1.5mm 或 10G，每一分鐘10 Hz ~ 150 Hz ~ 10 Hz， X、Y、Z每個方向各2小時
	耐衝擊	100 m/s² (10 G)，X、Y、Z每個方向各3次
溫度特性		±3% F.S.比較參考溫度25℃ (0~50℃溫度範圍內)

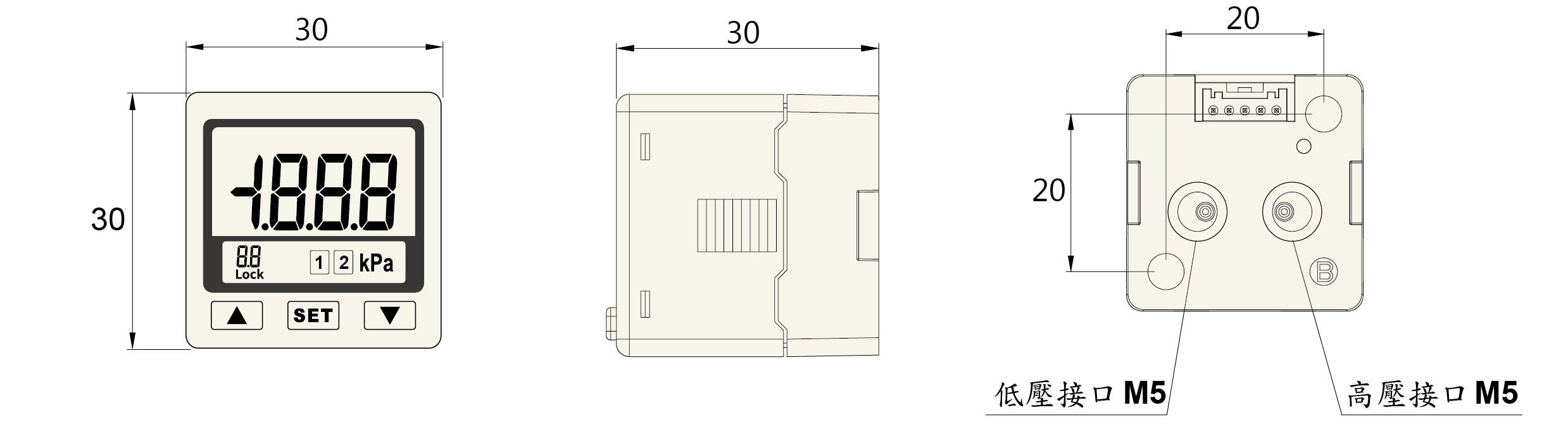

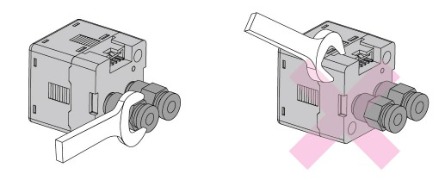

接管口徑		M5
電線規格		耐油 PVC 電線 (0.15mm²)
重量		約 75g (包含 2 公尺的電線)
