FFUBA - P90系列-輕薄型壓力傳感器 - 力通

FFUBA - P90系列輕薄型壓力傳感器專為空間有限應用而設計，厚度僅10mm，方便安裝與整合。支援雙組1~5V線性類比輸出，提供彈性控制功能。內建壓力單位轉換（kPa、MPa、kgf/cm²、bar、psi等）與按鍵鎖機能，穩定性與使用便利性兼具，是精密監控與小型設備整合的理想選擇。

產品特點

P90傳感器
目錄下載(繁體) P90傳感器
說明書下載(繁體)

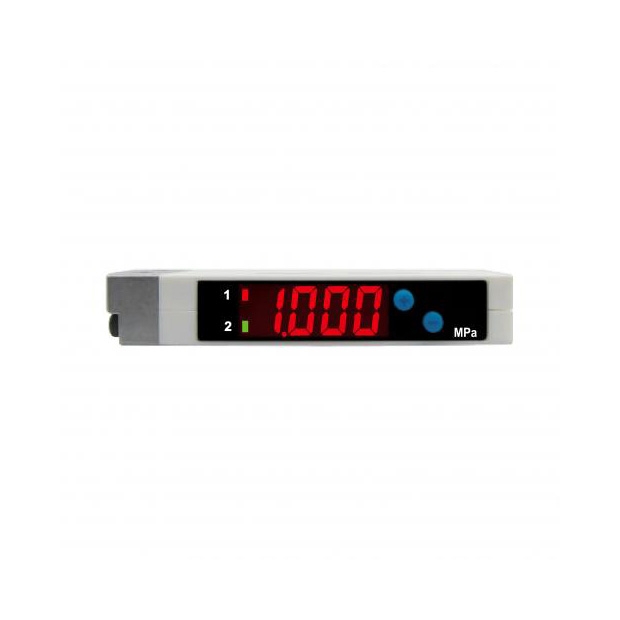

P90系列-輕薄型壓力傳感器

2組輸出：這個設備具有兩組輸出，可以同時提供兩組不同的類比輸出信號。
線性類比輸出 (1~5V)：輸出信號範圍從1伏特到5伏特，適合各種類比設備的需求。

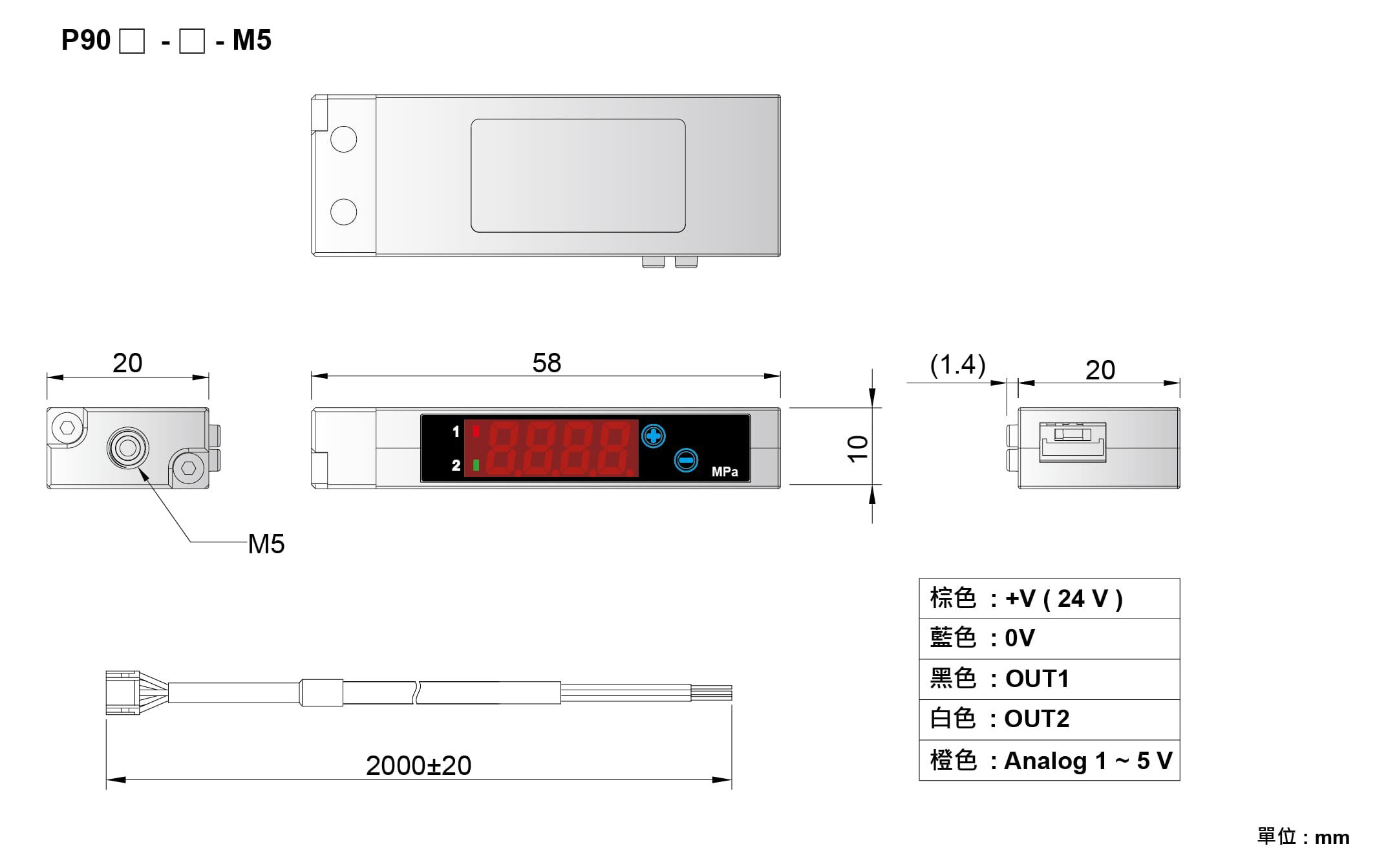

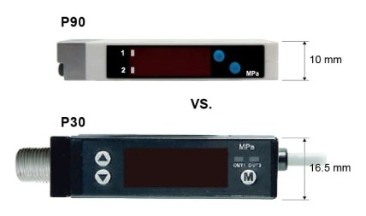

體積小 (10mm)：設備體積小巧，便於安裝和使用。
按鍵鎖功能：具備按鍵鎖功能，可以設定和鎖定壓力設定，確保數據的穩定性和準確性。

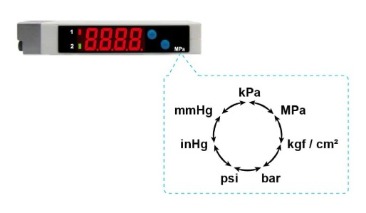

壓力單位可轉換：支持多種壓力單位的轉換，包括kPa、MPa、kgf/cm²、bar、psi、inHg、mmHg，方便不同應用場景的使用。

產品特性說明

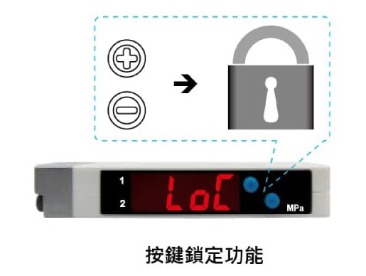

按鍵鎖定功能:按鍵鎖定模式可以預防傳感器的操作錯誤；按住 + 與 - 鍵 3 秒進入按鍵鎖定功能模式 — 按鍵鎖定模式可以預防傳感器的操作錯誤；按住 + 與 - 鍵 3 秒進入按鍵鎖定功能模式

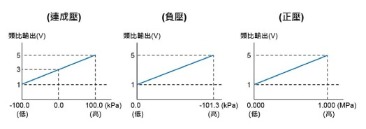

線性類比輸出:輸出範圍介於 1 至 5V，符合所需壓力範圍值 — 輸出範圍介於 1 至 5V，符合所需壓力範圍值

產品規格

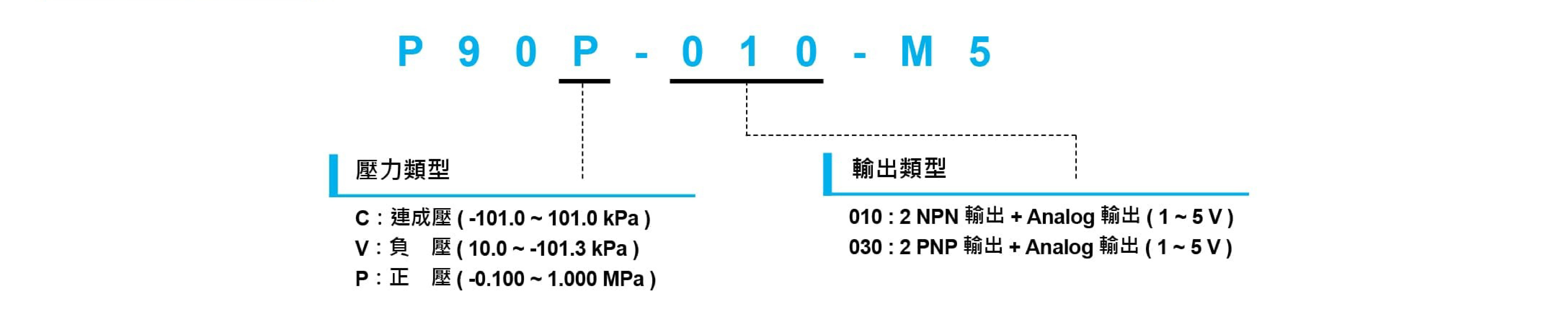

型號		P90C	P90V	P90P
		(連成壓)	(負壓)	(正壓)

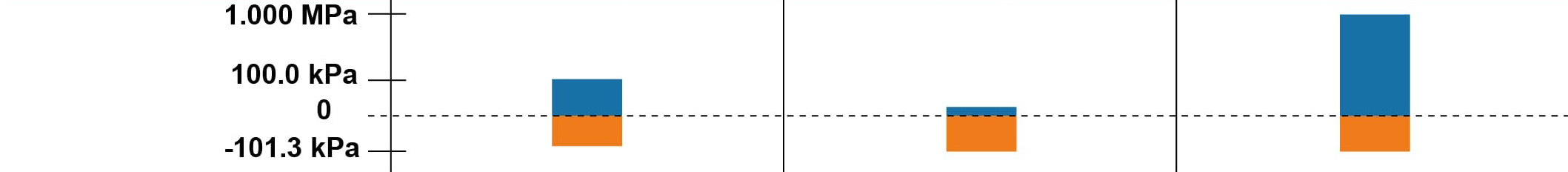

額定壓力範圍		-100.0 ~ 100.0 kPa	0.0 ~ -101.3 kPa	0.000～1.000 MPa
設定壓力範圍		-101.0 ~ 101.0 kPa	10.0 ~ -101.3 kPa	-0.100 ~ 1.000 MPa
耐壓力		500 kPa		1.5 MPa
適用氣體		空氣，非腐蝕性，不可燃性
壓力單位設定最小刻度	kPa	0.1		-
	MPa	-		0.001
	kgf / cm²	0.001		0.01
	bar	0.001		0.01
	psi	0.01		0.1
	inHg	0.1		-
	mmHg	1		-
電源電壓		12 to 24 V DC ±10%，漣波峰值 ≤ 10%
消費電流		≤ 40mA (無負載時)

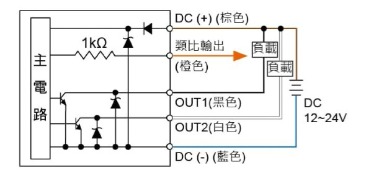

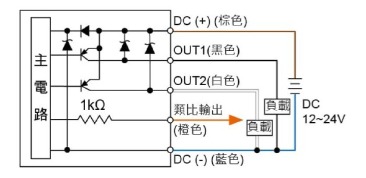

開關輸出		2 NPN 開集極輸出 2 PNP 開集極輸出最大負載電流 : 125mA 最大負載電流 : 125mA 最大供應電壓 : 30 VDC 最大供應電壓 : 24 V DC 內部壓降 : ≤ 1.5 V 內部壓降 : ≤1.5 V
重覆精度		±0.2% F.S. ± 1 digit
應差	應差模式	可調
應差	窗口比較模式	固定 (3 digits)
反應時間		≤ 2.5 ms (預防誤動作功能 : 25ms, 100 ms, 250 ms, 500 ms, 1000 msc 和 1500 ms 可選擇)
輸出短路保護		有

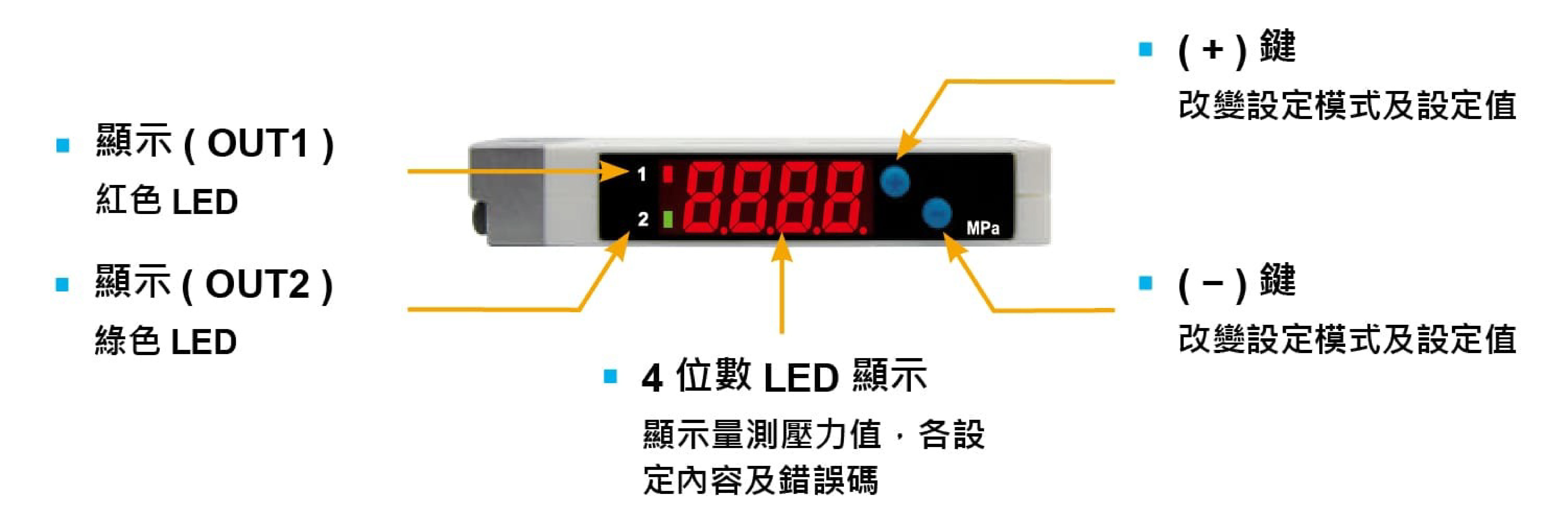

顯示		4位，7段LCD顯示 (紅色) (取樣率 : 5次/秒)
顯示精度		± 2% F.S. ± 1 digit (在周圍溫度 : 25 ±3℃)
動作顯示燈		指示燈紅色 : OUT1 & 指示燈綠色 : OUT2
線性類比輸出 (電壓輸出)		1 ~ 5V ±2.5% F.S. (額定壓力範圍下)
耐環境	防護等級	IP40
	周圍溫度	動作 : 0 ~ 50℃，保存 : -10~60°C (無水露及不結冰狀況下)
	周圍濕度	動作及保存 : 35 ~ 85%RH (無水露)
	耐電壓	1000 V AC 1分鐘 (引線及外殼間)
	絕緣阻抗	≥ 50 ΜΩ (500 V DC) (引線及外殼間)
	耐振動	複振幅 1.5mm 或 10G，每一分鐘10Hz ~ 150Hz ~ 10 Hz，X、Y、Z每個方向各2小時
	耐衝擊	980 m/s² (100G)，X、Y、Z每個方向各3次
溫度特性		±2.5% F.S. (0~50℃溫度範圍內)
接管口徑		M5
電線規格		耐油PVC電線 (0.14mm²)
重量(包含2公尺的電線)		約 53 g
