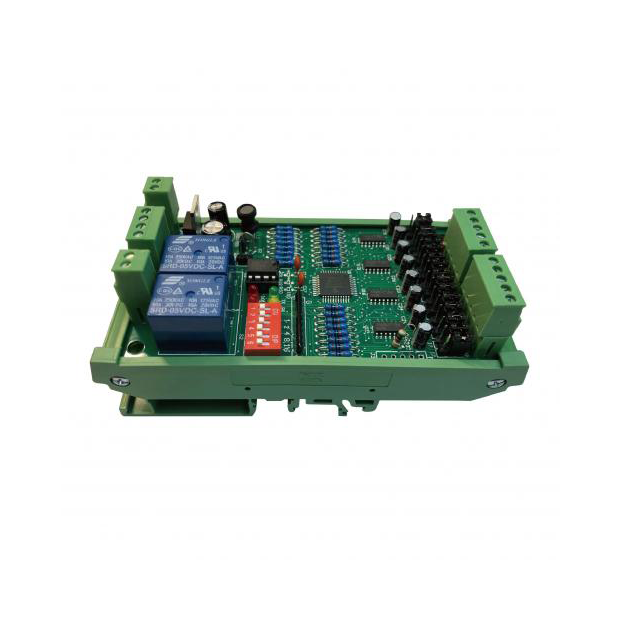

PCB-8AI-2DO 資料收集模組
- 安裝方式 : 軌道式固定，方便安裝與整合至既有系統。
- 通訊協議 : 支援 Modbus RTU，透過 RS485 串列介面連線。
- 鮑率範圍 : 支援 9600～19200 BPS。
- 軟體相容性 : 可與第三方軟體連接進行資料傳輸。
- 資料讀取 : SCADA／PLC／HMI 可即時擷取資料。
- 類比輸入 : 支援電壓與電流模組。
- 電源輸入 : +12V～+36VDC 寬範圍直流供電。
- 保護機制 : 具過電壓保護與 3000VDC 通訊隔離。
- 操作介面 : 直覺化軟體操作，支援組態與故障診斷。
- 資料監控 : 可搭配資料收集軟體進行即時監控與儲存。
- 狀態指示 : LED 顯示電源與通訊狀態。
- 擴充功能 : 支援熱插拔與自動組態。
模組
新一代的智慧型模組可用於資料收集及其他相關應用，並支援RS485 Modbus通訊。具有穩定度高、安裝及維護容易的優點。支援寬範圍的工作電壓，通訊隔離達3000VDC，並有看門狗計時器可檢查主機連線狀況。

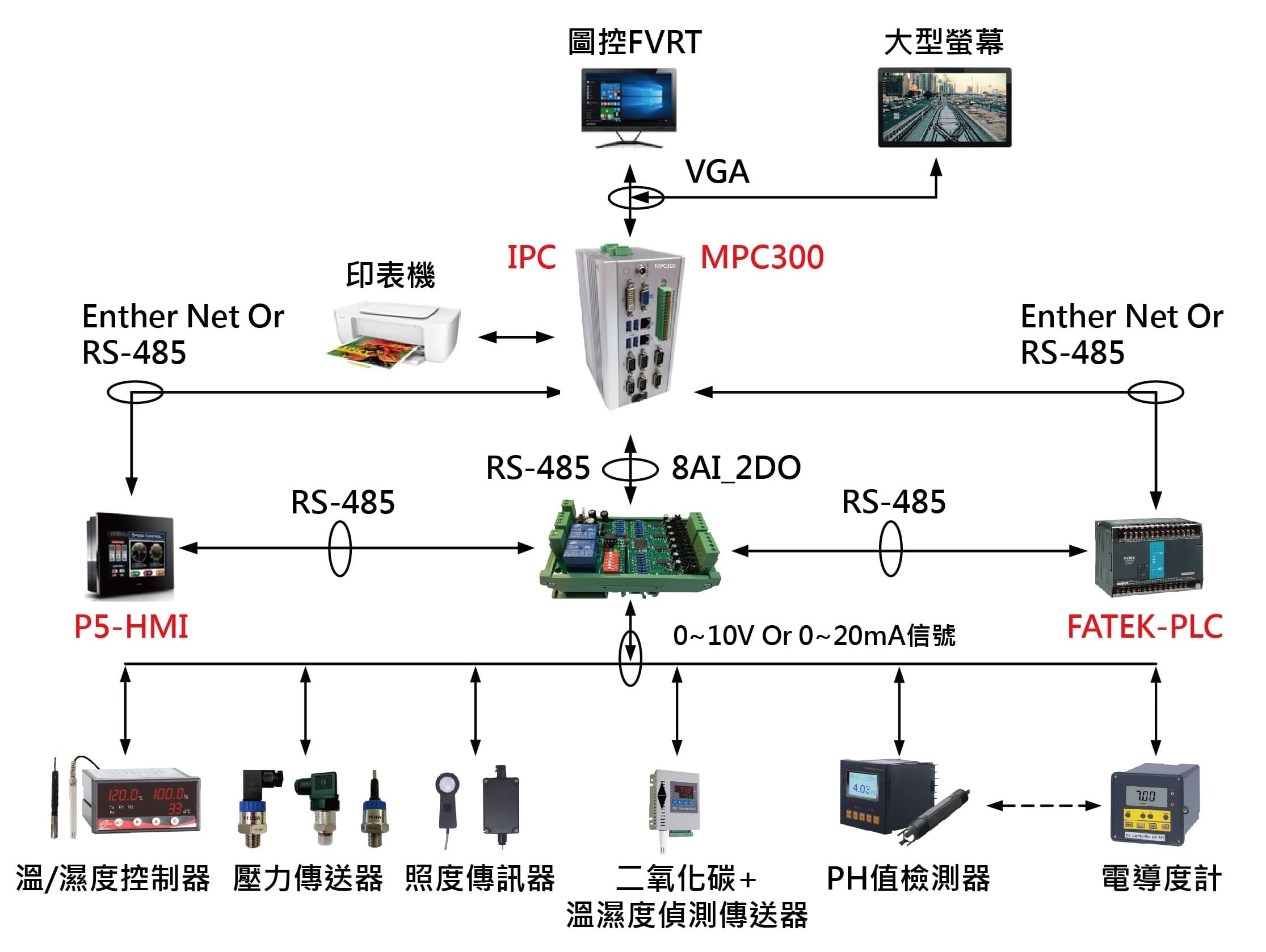

此模組可輕易整合至現有Modbus網路中，使用者可依系統需求選擇不同類型的IO模組。模組上通訊及輸出皆具有LED指示燈，可顯示數位訊號狀態並進行錯誤排除。類比輸入模組支援電壓、電流，並有通道隔離。
特殊模組並具有加強的隔離效果以適用特殊環境。此系列IO模組可作為Slave端，當模組透過RS485網路接上電腦後，模組上之指撥開關可用於設定ID address。類比輸入模組具號輸入，並有通道隔離。
特殊模組並具有加強的隔離效果以適用特殊環境。此系列IO模組可作為Slave端，於Modbus RTU網路中提供資料數據給Master端如PLC、HMI、SCADA等。模組皆以2線式RS485通訊介面傳送數據。

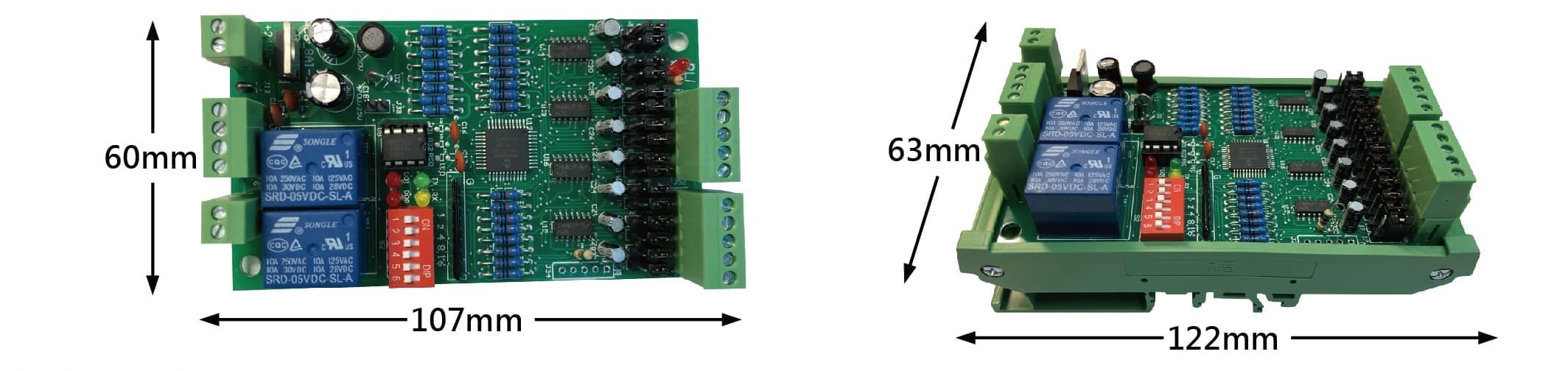

產品規格
| 類比輸入 | |
| 通道數 | 8 |
| 信號類別 | 電流 0~20mA, 電壓 0~10V |
| 解析度 | 12Bit |
| 精確度 | ±0.1% |
| 取樣時間 | 1/100mS |
| 隔離方式 | 輸入、輸出、與工作電源完全隔離，避免干擾 |
| 數位輸出 | |
| 繼電器 | DO0・DO1 |
| 負載參數 | 5A/250VAC・30VDC |
| 額定電流 | 5A |
| 通訊規格 | |
| 通訊介面 | RS485 |
| 格式 | N, 8, 1 |
| 鮑率 | 9600, 19200 |
| 通訊協定 | ModBus/RTU |
| 指示燈 | |
| 電源指示燈 | YES |
| 通訊指示燈 | YES |
| 輸出指示燈 | YES |

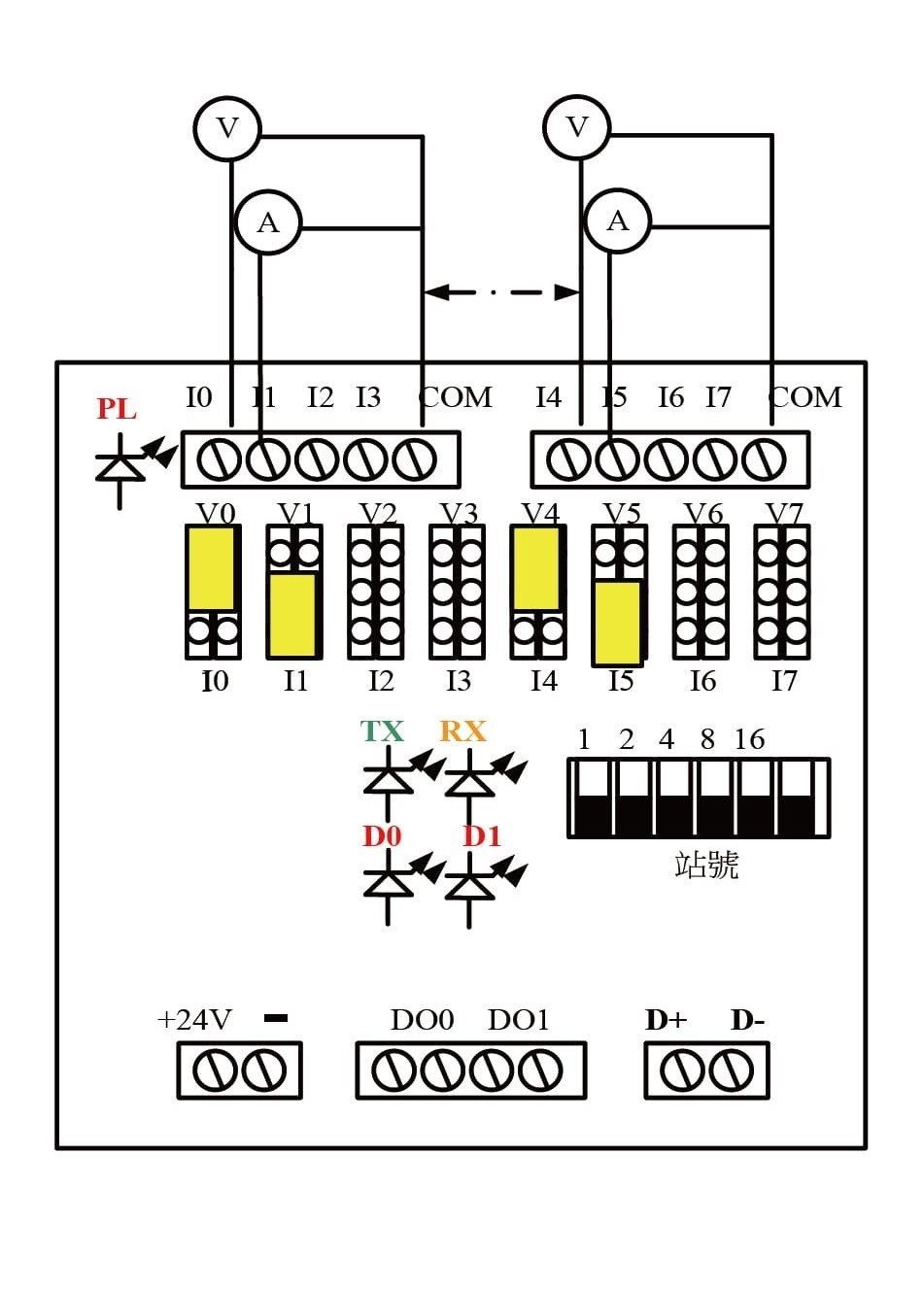

配線示意圖

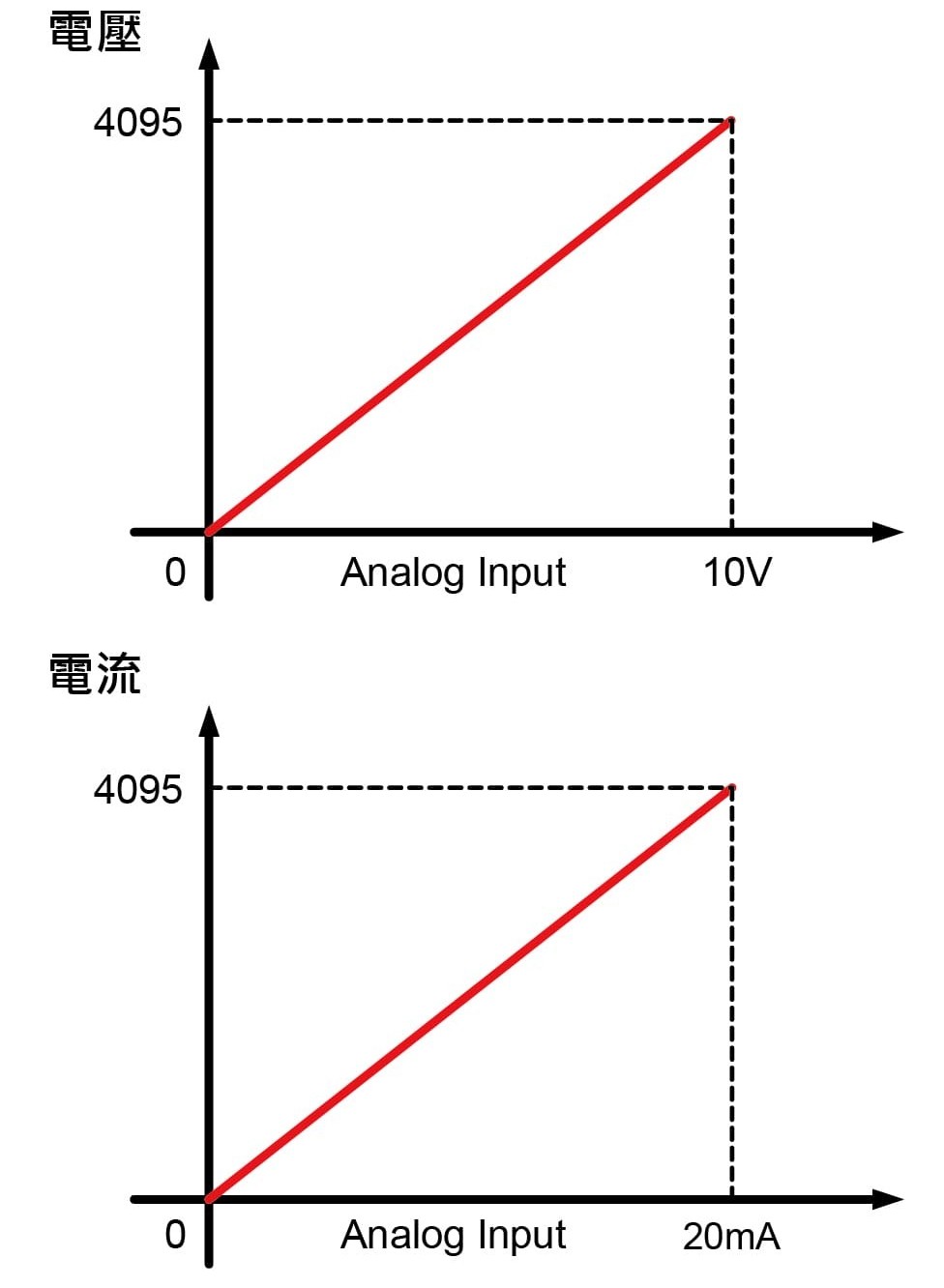

類比輸入特性曲線圖

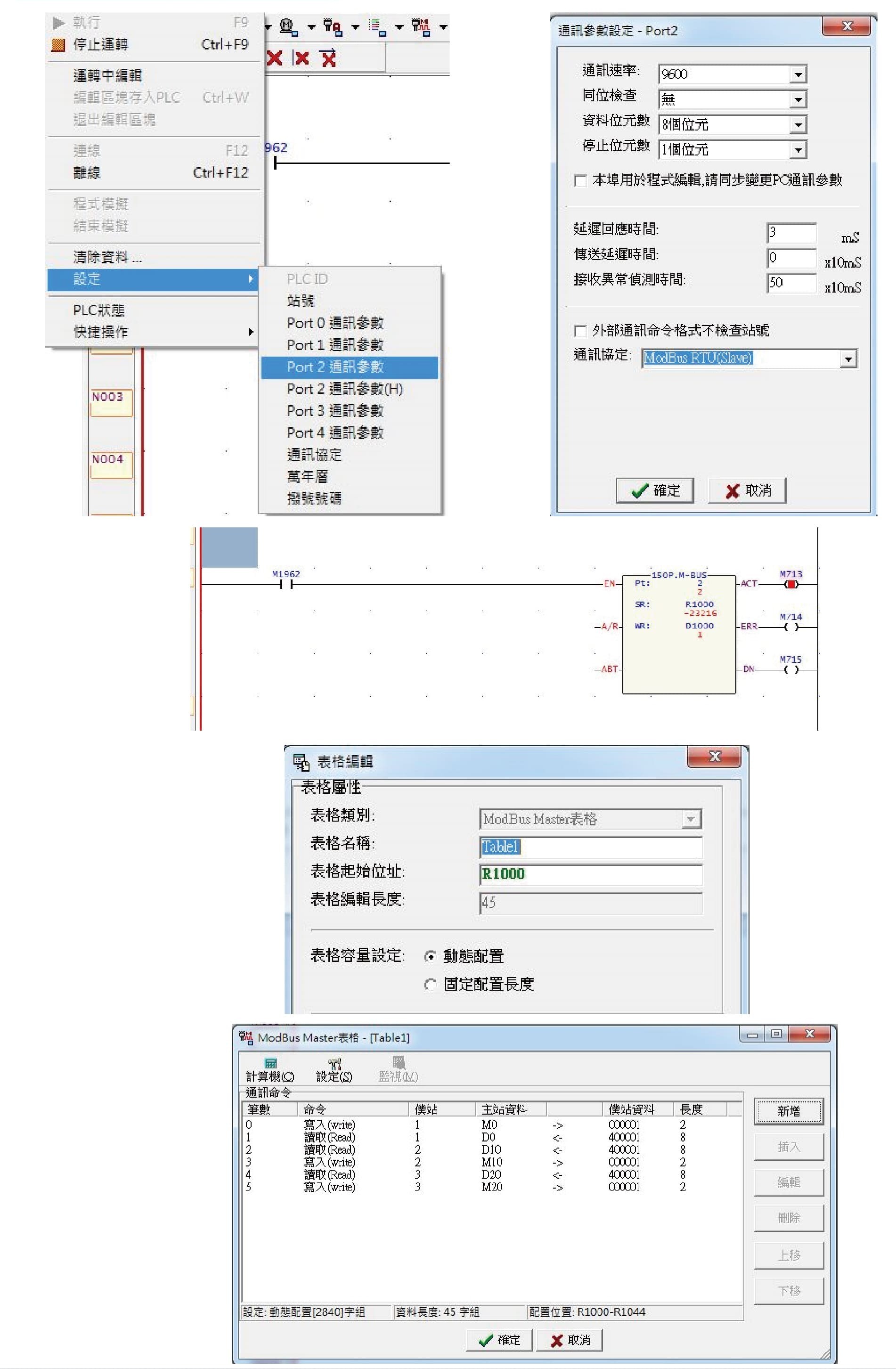

| 類型 | 通道編號 | 使用暫存器 |
| 類比輸入人機暫存器 | CH0 | 3001(0~4095) |
| CH1 | 3002(0~4095) | |
| CH2 | 3003(0~4095) | |
| CH3 | 3004(0~4095) | |
| CH4 | 3005(0~4095) | |
| CH5 | 3006(0~4095) | |
| CH6 | 3007(0~4095) | |
| CH7 | 3008(0~4095) | |
| 類型 | 通道編號 | 使用暫存器 |
| 數位輸出 | CH0 | 1 |
| CH1 | 2 |
