FFUBA - 標準型近接開關 - 力通

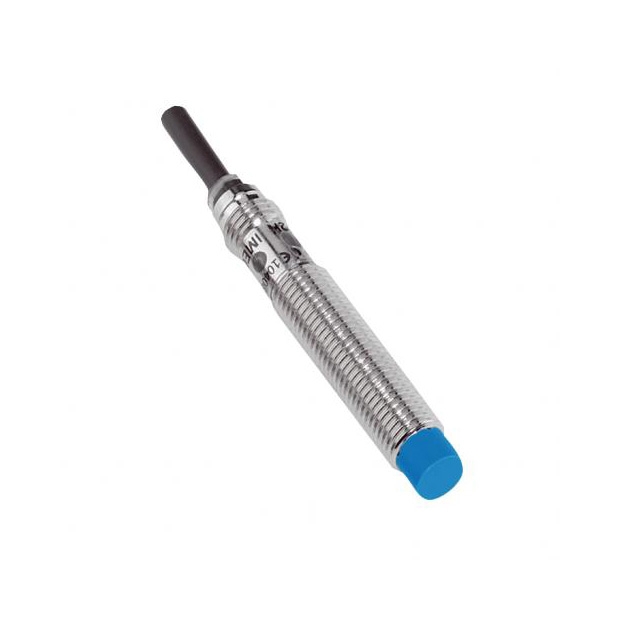

FFUBA - 標準型近接開關專為嚴苛工業環境開發，具備高穩定性與抗干擾能力，適用於金屬物體之非接觸式檢測。相較一般機型，提供二倍距離檢測範圍，提升應用彈性與定位空間餘裕。產品具備IP67防塵防水等級，能於潮濕、多塵或油污等環境中穩定運作。通過CE與UL國際認證，保證其安全可靠性，適合整合至各類自動化設備、物流輸送線或機械控制系統，是精準與高防護並重的近接感測解決方案。

產品特點

近接開關
目錄下載(繁體)

近接開關

工業環境使用的標準型：此款近接開關專為工業環境設計，適用於各種工業應用，具備高耐用性和可靠性。
二倍距的檢測距離：產品擁有二倍距的檢測距離，意味著它能夠在更遠的距離內精確檢測物體，提升了使用的靈活性和效率。
IP-67防水等級：具備IP-67防水等級，這意味著產品完全防塵，並且能夠在一定深度的水中浸泡一段時間後仍可正常運作，適合在潮濕和多塵的環境中使用。
符合CE及UL認證：產品通過CE和UL認證，這保證了產品的安全性和可靠性，符合國際標準，讓用戶可以放心使用。

近接開關

產品規格

	IME08-02BNSZW2K	IME08-04NNSZW2K	IME12-04BNSZW2S	IME12-08NNSZW2S
特徵
直徑	Ø 8 mm	Ø 8 mm	Ø 12 mm	Ø 12 mm
檢測範圍Sn	2 mm	4 mm	4 mm	8 mm
固定的檢測範圍Sa	1.62 mm	3.24 mm	3.24 mm	6.48 mm
金屬材質上的安裝	齊平式	非齊平式	齊平式	非齊平式
開關頻率	4,000 Hz	4,000 Hz	2,000 Hz	2,000 Hz
連接類型	電纜線,3蕊,2m
開關輸出	NPN
輸出功能	常開
電氣規格	DC 3導線
Ip等級	IP67按照EN 60529標準
機械/電氣
電源電壓	10 V DC~30 V DC
殘餘漣波	≤10%
電壓降	≤2 V (Ia max時)
耗電量	10 mA (無負載)
時間延遲	≤100 ms
遲滯	5%~15%
可重複性	≤2% (Ub與Ta恒定,Sr.)
溫度漂移(Sr)	± 10%
EMC	按照EN60947-5-2標準
持續電流Ia	≤200 mA
電纜線材質	PVC
短路保護	V
極性反向保護	V
脈衝突波保護	V
耐衝擊性與耐震性	30 g, 11 ms/10 Hz~55 Hz, 1 mm
工作環境溫度	-25 °C~+75 °C
外殼材質	金屬,黃銅,鍍鎳
感測面材質	塑膠, 塑膠
外殼長度	43 mm	43 mm	63 mm	63 mm
可用螺紋長度	25 mm	21 mm	48 mm	43 mm
最大鎖緊扭力	≤ 5 Nm	≤ 5 Nm	≤ 12 Nm	≤ 12 Nm

	IME18-08BNSZW2S	IME18-12NNSZW2S	IME30-15BNSZW2S	IME30-20NNSZW2S
特徵
直徑	Ø18 mm	Ø18 mm	Ø 30 mm	Ø 30 mm
檢測範圍Sn	8 mm	12 mm	15 mm	20 mm
固定的檢測範圍Sa	6.48 mm	9.72 mm	12.15 mm	16.2 mm
金屬材質上的安裝	齊平式	非齊平式	齊平式	非齊平式
開關頻率	1,000 Hz	1,000 Hz	500 Hz	500 Hz
連接類型	電纜線,3蕊,2m
開關輸出	NPN
輸出功能	常開
電氣規格	DC 3導線
Ip等級	IP67按照EN 60529標準
機械/電氣
電源電壓	10 V DC~30 V DC
殘餘漣波	≤10%
電壓降	≤2 V (Ia max時)
耗電量	10 mA (無負載)
時間延遲	≤100 ms	≤100 ms	≤125 ms	≤125 ms
遲滯	5%~15%	5%~15%	3%~15%	5%~15%
可重複性	≤2% (Ub與Ta恒定,Sr.)
溫度漂移(Sr)	± 10%
EMC	按照EN60947-5-2標準
持續電流Ia	≤200 mA
電纜線材質	PVC
短路保護	V
極性反向保護	V
脈衝突波保護	V
耐衝擊性與耐震性	30 g, 11 ms/10 Hz~55 Hz, 1 mm
工作環境溫度	-25 °C~+75 °C
外殼材質	金屬,黃銅,鍍鎳
感測面材質	塑膠, 塑膠
外殼長度	67 mm	67 mm	70 mm	70 mm
可用螺紋長度	52 mm	42 mm	54 mm	41 mm
最大鎖緊扭力	≤ 40 Nm	≤ 40 Nm	≤ 100 Nm	≤ 100 Nm

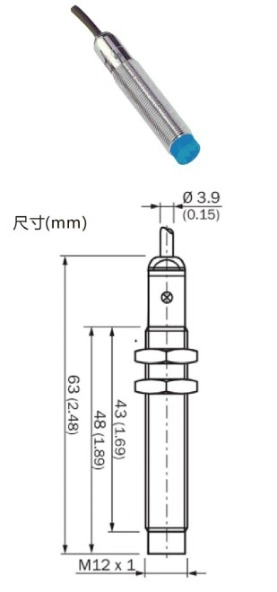

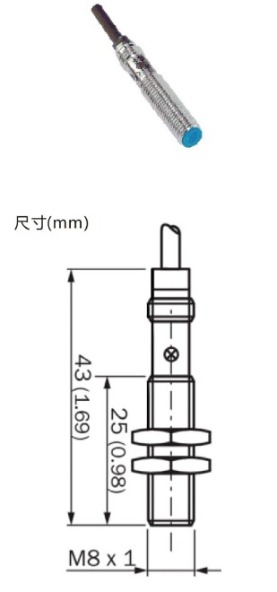

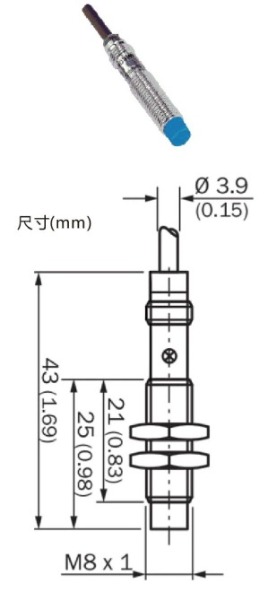

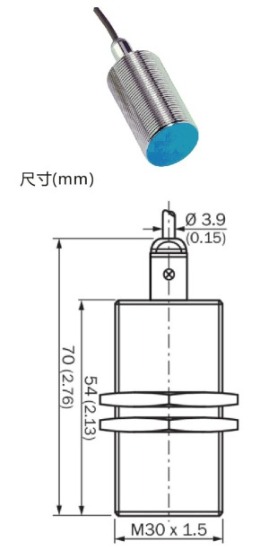

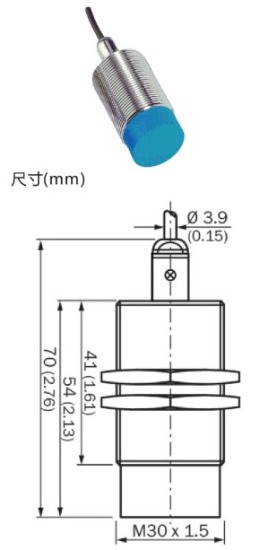

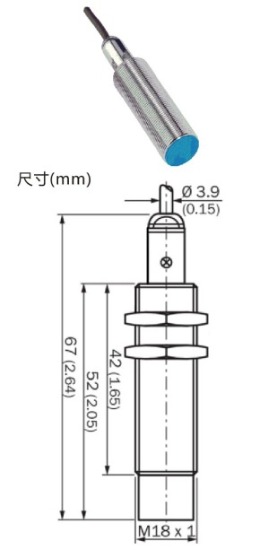

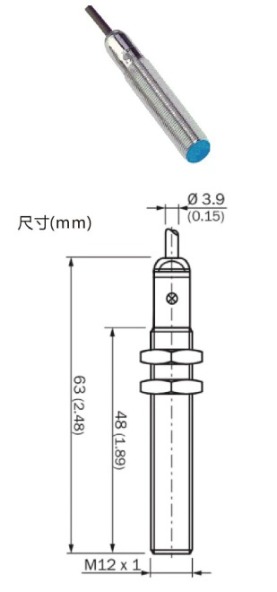

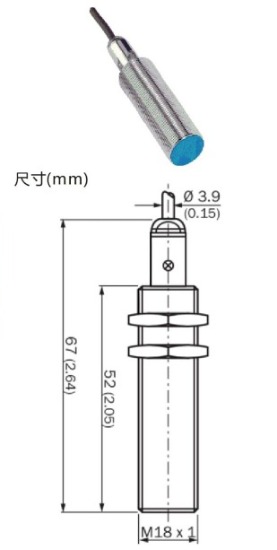

產品尺寸

產品介紹

FFUBA近接開關

FFUBA - 標準型近接開關 - 力通

產品特點

產品規格

產品尺寸

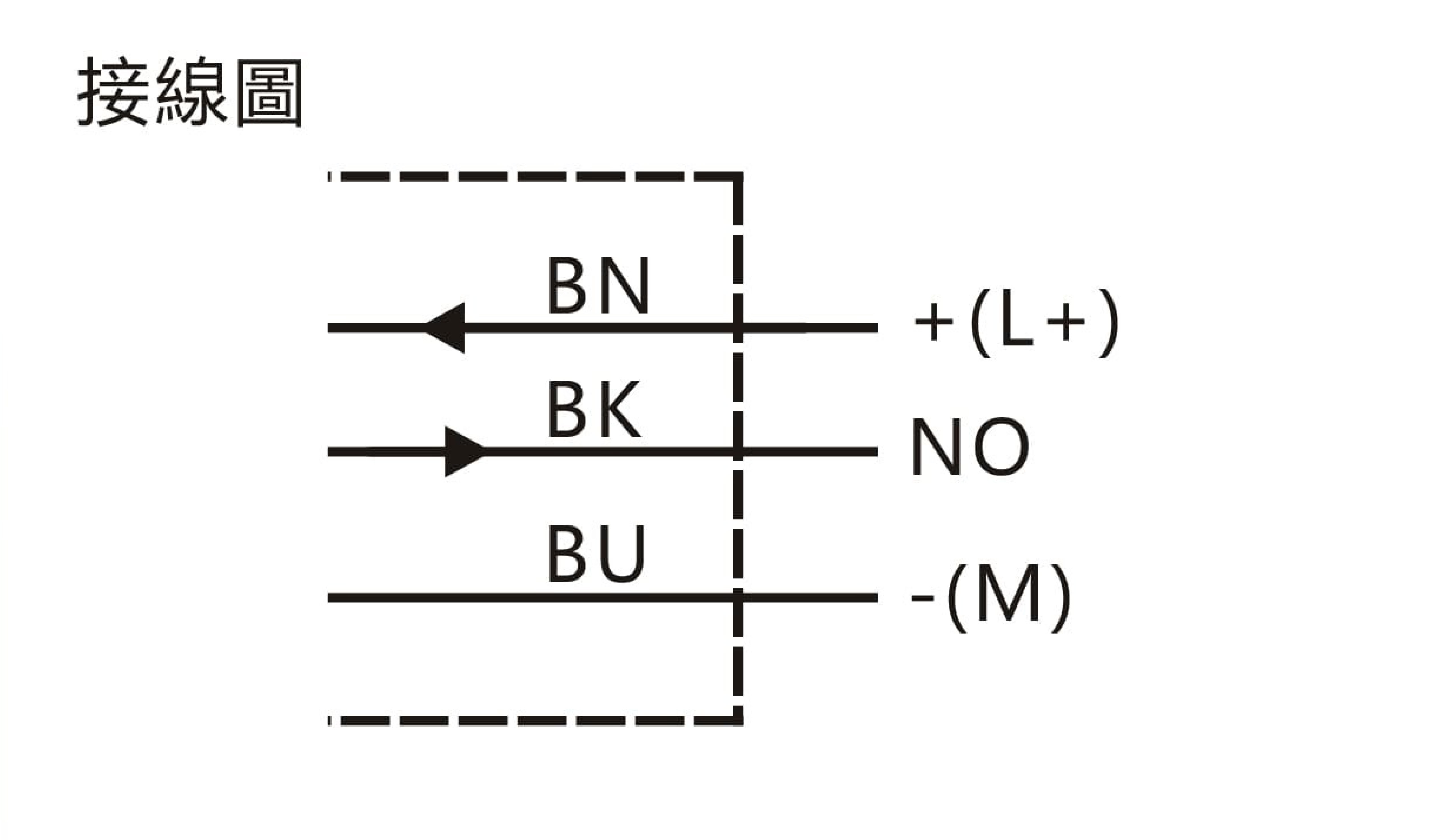

產品接線圖
