產品特點

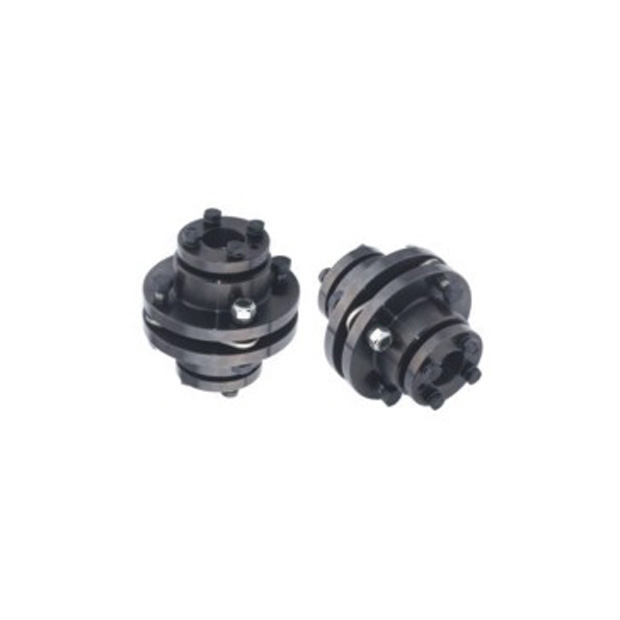

不銹鋼聯軸器SAP-C
-
零背隙：確保高精度傳動。
-
高扭力：提供強大的動力傳輸。
-
高剛性：結構穩固，支撐強度優越。
-
低慣性：提升動態性能。
-
材質：高品質鋼，耐用性強。
-
緩衝材：不銹鋼彈片，減震效果佳。
-
應用：適合中大型伺服馬達。
-
固定方式：免鍵軸環固定式，安裝簡便可靠。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性 (Kg．m²) |
容許軸向位差 (mm) | 容許偏角(。) |
|---|---|---|---|---|---|---|
| SAP-68C | 39 | 78 | 20000 | 3.0 | ±0.8 | 1 |
| SAP-82C | 78 | 156 | 17000 | 8.7 | ±1.0 | 1 |
| SAP-94C | 176 | 352 | 15000 | 16 | ±1.2 | 1 |
| SAP-104C | 245 | 490 | 13000 | 26 | ±1.4 | 1 |
| SAP-126C | 440 | 880 | 11000 | 65 | ±1.6 | 1 |
| SAP-144C | 780 | 1560 | 9000 | 99 | ±1.8 | 1 |
| SAP-168C | 1170 | 2340 | 5100 | 238 | ±1.0 | 1 |
| SAP-180C | 1960 | 3920 | 4800 | 365 | ±1.0 | 1 |
| SAP-215C | 4900 | 9800 | 4300 | 830 | ±1.0 | 1 |

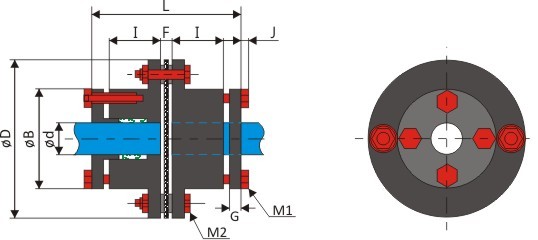

產品尺寸
| 型號 | D | B | d | L | I | F | G | J | M1 | M2 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||||
| SAP-68C | 68 | 40 | 10 | 18 | 76 | 25 | 6 | 7 | 5 | M6x4 | M6 |
| SAP-82C | 82 | 54 | 14 | 30 | 76.2 | 25 | 6.2 | 7 | 5 | M6x4 | M6 |
| SAP-94C | 94 | 58 | 14 | 35 | 89.6 | 30 | 9.6 | 7 | 5 | M6x4 | M8 |
| SAP-104C | 104 | 68 | 20 | 42 | 98 | 33 | 10 | 8 | 5 | M6x4 | M8 |
| SAP-126C | 126 | 78 | 25 | 50 | 117 | 40 | 11 | 10 | 7 | M8x4 | M10 |
| SAP-144C | 144 | 88 | 30 | 55 | 128 | 45 | 12 | 10 | 7 | M8x4 | M10 |
| SAP-168C | 168 | 104 | 35 | 65 | 200 | 75 | 14 | 15 | 7 | M8x6 | M10 |
| SAP-180C | 180 | 120 | 35 | 75 | 212 | 80 | 16 | 15 | 7 | M8x6 | M10 |
| SAP-215C | 215 | 128 | 40 | 85 | 242 | 90 | 20 | 18 | 8 | M10x6 | M16 |
訂購型號
SAP- øDC - ød1 × ød2
