產品特點

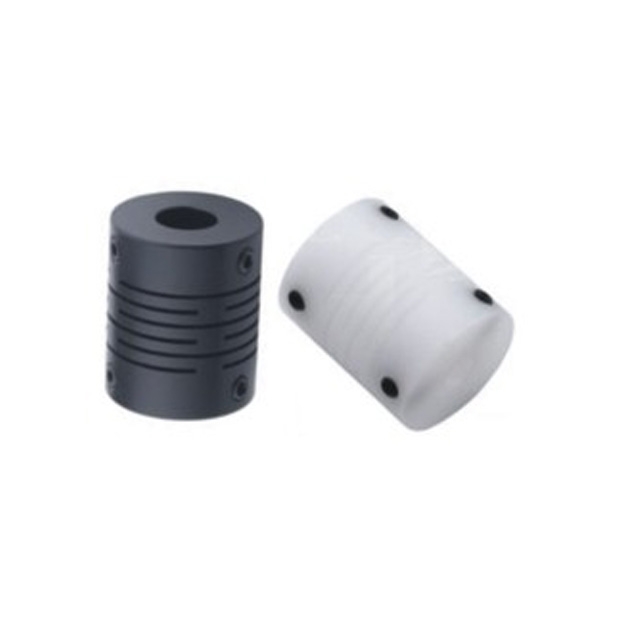

塑鋼聯軸器SCP
- 零背隙：設計確保高精度運轉。
- 一體成型：提高結構強度和穩定性。
- 耐酸鹼：適合惡劣環境使用。
- 偏角誤差容忍：性能優越。
- 優良絕緣：確保電氣安全。
- 應用範圍：特別適合譯碼器。
- 溫度範圍：適用於70℃以內的環境。
- 固定方式：止付螺絲固定，安全可靠。
- 材質選擇：提供黑、白兩種塑膠材質。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性 (Kg ‧ m²) | 容許偏心 (mm) | 容許偏角 (。) | 容許軸向位差 (mm) |
|---|---|---|---|---|---|---|---|
| SCP-16 | 0.15 | 0.3 | 6000 | 1.3x10⁻⁷ | 0.2 | 2.5 | ±0.3 |
| SCP-20 | 0.25 | 0.5 | 8000 | 4.0x10⁻⁷ | 0.2 | 2.5 | ±0.3 |
| SCP-25 | 0.5 | 1.0 | 10000 | 10.0x10⁻⁷ | 0.2 | 2.5 | ±0.3 |

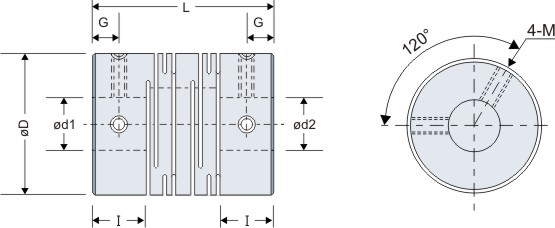

產品尺寸
| 型號 | D | I | L | G | M | d1xd2標準孔徑公差(H7) | 重量 (g) | |
|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||
| SCP-16 | 16 | 6.5 | 23 | 3 | M3 | 5 | 8 | 5 |
| SCP-20 | 20 | 7.5 | 26 | 3.5 | M4 | 6 | 8 | 8 |
| SCP-25 | 25 | 8.5 | 31 | 4 | M4 | 6 | 12 | 15 |
訂購型號
SCP - ∅D - ∅d1c x ∅d2
