FFUBA - 鋁合金聯軸器SCT - 力通

FFUBA - 鋁合金聯軸器SCT - 力通

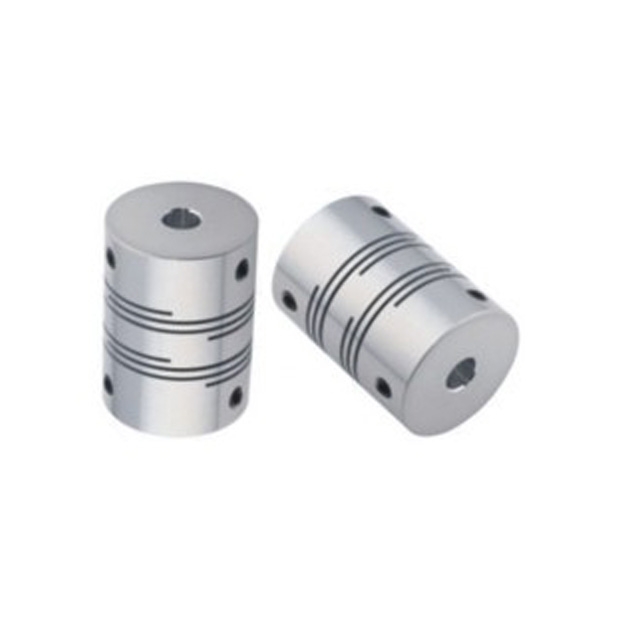

FFUBA SCT 鋁合金聯軸器具備一體成型設計與零背隙特性，實現高精度、高剛性的動力傳輸。可選擇鋁合金材質以提升輕量與耐用性，或不鏽鋼材質以強化扭力承受能力。具優異的偏角誤差容忍度與絕緣性能，採止付螺絲固定方式，操作安全穩固。廣泛應用於譯碼器、小馬力馬達與精密傳動機構，是追求運轉精準與結構穩定性的理想聯軸方案。
－ ＋
加入詢價車
/
詳細介紹

產品下載


 鋁合金聯軸器 SCT 目錄下載(繁體)  鋁合金聯軸器 SCT 目錄下載(簡體)



產品特點


 鋁合金聯軸器SCT



  1. 零背隙：設計確保高精度運轉。
  2. 一體成型：提供更高的結構剛性和穩定性。
  3. 剛性大：適應高負荷應用需求。
  4. 偏角誤差容忍：性能卓越。
  5. 材質：鋁合金材質，輕便且耐用；不銹鋼材質，提供更佳扭力。
  6. 應用範圍：特別適合譯碼器、小馬力傳動機構及高精密傳動。
  7. 固定方式：止付螺絲固定，安全穩定。



產品規格

型號 一般扭力
(N.m)		 最大扭力
(N.m)		 最高回轉速
(Rpm/min)		 慣性
(Kg ‧ m²)		 容許偏心
(mm)		 容許偏角
(。)		 容許軸向位差 (mm)
SCT-8 0.1 0.2 48000 1.2x10⁻⁸ 0.10 2 ±0.2
SCT-12 0.2 0.4 32000 8.3x10⁻⁸ 0.10 2 ±0.3
SCT-16 0.3 0.6 24000 3.3x10⁻⁷ 0.10 2 ±0.4
SCT-20 0.5 1 19000 9.0x10⁻⁷ 0.10 2 ±0.4
SCT-25 1 2 15000 2.6x10⁻⁶ 0.15 2 ±0.5
SCT-32 2 4 12000 9.6x10⁻⁶ 0.15 2 ±0.5
SCT-40 5 10 9600 3.2x10⁻⁵ 0.20 2 ±0.5
SCT-50 10 20 7700 1.0x10⁻⁴ 0.20 2 ±0.5
SCT-63 20 40 6100 3.2x10⁻⁴ 0.20 2 ±0.5

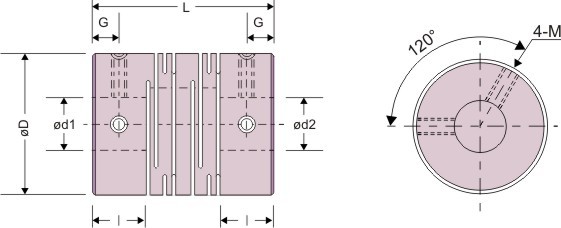

產品尺寸

型號 D I L G M d1xd2標準孔徑公差(H7) 重量
(g)
Min Max
SCT-8 8 3.5 14 1.7 M2 2 4 1.3
SCT-12 12 5 18.5 2.5 M2.5 3 6 4.5
SCT-16 16 6.5 23 3 M3 4 8 9.5
SCT-20 20 7.5 26 3 M4 5 10 16
SCT-25 25 8.5 31 4 M4 5 12 30
SCT-32 32 12 41 6 M5 6 14 65
SCT-40 40 15 56 8.5 M5 8 20 120
SCT-50 50 18 71 10.5 M6 12 25 230
SCT-63 63 22 90 13 M8 15 35 470



訂購型號


鋁合金聯軸器SCT 訂購型號:SCT - øD - ød1 × ød2

SCT - øD - ød1 × ød2
