產品特點

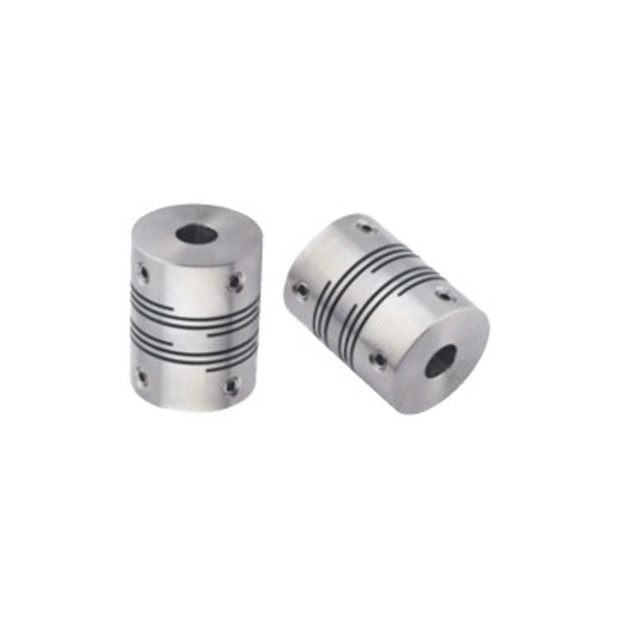

不銹鋼聯軸器SCTS
-
零背隙：確保精確定位和高傳動效率。
-
一體成型：設計穩固，應用靈活。
-
高剛性：提供卓越的支撐和穩定性。
-
偏角誤差補償：優秀的角度誤差補償能力。
-
材質：選用不銹鋼，提升扭力性能。
-
應用：適合譯碼器、小馬力傳動機構及高精密傳動。
-
固定方式：止付螺絲固定式，安裝簡便可靠。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性 (Kg．m²) |
容許偏心 (mm) |
容許偏角 (。) |
容許軸向位差 (mm) |
|---|---|---|---|---|---|---|---|
| SCTS-12 | 0.3 | 0.6 | 32000 | 2.1x10⁻⁷ | 0.10 | 2 | ±0.3 |
| SCTS-16 | 0.5 | 1.0 | 24000 | 8.4x10⁻⁷ | 0.10 | 2 | ±0.3 |
| SCTS-20 | 1.0 | 2.0 | 19000 | 2.4x10⁻⁶ | 0.10 | 2 | ±0.3 |
| SCTS-25 | 2.0 | 4.0 | 15000 | 6.8x10⁻⁶ | 0.15 | 2 | ±0.4 |
| SCTS-32 | 3.5 | 7.0 | 12000 | 2.6x10⁻⁵ | 0.15 | 2 | ±0.5 |
| SCTS-40 | 8.0 | 16.0 | 9600 | 8.7x10⁻⁵ | 0.20 | 2 | ±0.5 |
| SCTS-50 | 15.0 | 30.0 | 7700 | 2.7x10⁻⁴ | 0.20 | 2 | ±0.5 |
| SCTS-63 | 35.0 | 70.0 | 6100 | 8.4x10⁻⁴ | 0.20 | 2 | ±0.5 |

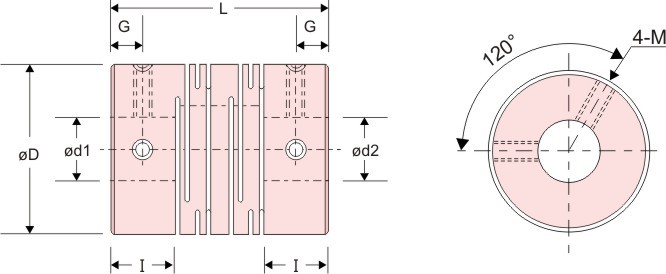

產品尺寸
| 型號 | D | I | L | G | M | d1xd2標準孔徑公差(H7) | 重量(g) | |
|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||
| SCTS-12 | 12 | 5.0 | 18.5 | 2.5 | M2.5 | 3 | 6 | 14.0 |
| SCTS-16 | 16 | 6.5 | 23.0 | 3.0 | M3 | 4 | 8 | 28.0 |
| SCTS-20 | 20 | 7.5 | 26.0 | 3.0 | M4 | 5 | 10 | 45.0 |
| SCTS-25 | 25 | 8.5 | 31.0 | 4.0 | M4 | 6 | 12 | 95.0 |
| SCTS-32 | 32 | 12 | 41.0 | 6.0 | M5 | 6 | 14 | 220.0 |
| SCTS-40 | 40 | 15 | 56.0 | 8.5 | M5 | 8 | 20 | 350.0 |
| SCTS-50 | 50 | 18 | 71.0 | 10.5 | M6 | 12 | 25 | 700.0 |
| SCTS-63 | 63 | 22 | 90.0 | 13.0 | M8 | 15 | 35 | 1300.0 |
訂購型號
SCTS - øD - ød1 × ød2
