產品特點

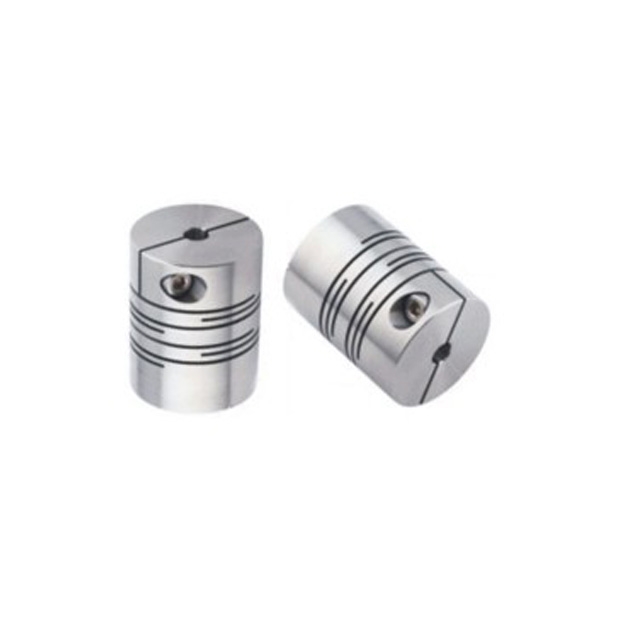

不銹鋼聯軸器SCTS-C
-
零背隙：確保精確定位和高傳動效率。
-
一體成型：設計穩固，應用靈活。
-
高剛性：提供卓越的支撐和穩定性。
-
偏角誤差補償：具優秀角度誤差補償能力。
-
材質：不銹鋼，提升扭力性能。
-
應用：適合譯碼器、小馬力傳動機構及高精密傳動。
-
固定方式：夾緊式設計，安裝簡便可靠。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性 (Kg．m²) |
容許偏心 (mm) |
容許偏角 (。) |
容許軸向位差 (mm) |
|---|---|---|---|---|---|---|---|
| SCTS-12C | 0.3 | 0.6 | 12000 | 2.2x10⁻⁷ | 0.10 | 2 | ±0.2 |
| SCTS-16C | 0.5 | 1.0 | 9500 | 9.0x10⁻⁷ | 0.10 | 2 | ±0.3 |
| SCTS-20C | 1.0 | 2.0 | 7600 | 2.5x10⁻⁶ | 0.10 | 2 | ±0.3 |
| SCTS-25C | 2.0 | 4.0 | 6100 | 7.1x10⁻⁶ | 0.15 | 2 | ±0.4 |
| SCTS-32C | 3.5 | 7.0 | 4800 | 2.7x10⁻⁵ | 0.15 | 2 | ±0.5 |
| SCTS-40C | 8.0 | 16.0 | 3800 | 9.0x10⁻⁵ | 0.20 | 2 | ±0.5 |
| SCTS-50C | 15.0 | 30.0 | 3100 | 2.8x10⁻⁴ | 0.20 | 2 | ±0.5 |
| SCTS-63C | 35.0 | 70.0 | 2400 | 8.8x10⁻⁴ | 0.20 | 2 | ±0.5 |

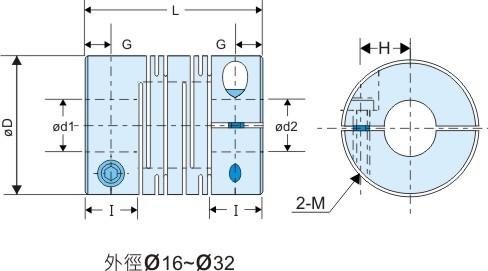

產品尺寸
| 型號 | D | I | L | G | H | M | d1xd2標準孔徑公差(H7) | 重量(g) | |
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||
| SCTS-12C | 12 | 5.0 | 18.5 | 2.5 | 4.0 | M2 | 3 | 5 | 10.0 |
| SCTS-16C | 16 | 6.5 | 23.0 | 3.25 | 5.0 | M2.5 | 4 | 6 | 25.0 |
| SCTS-20C | 20 | 7.5 | 26.0 | 3.75 | 6.5 | M3 | 5 | 8 | 43.0 |
| SCTS-25C | 25 | 8.5 | 31.0 | 4.25 | 9.0 | M3 | 6 | 10 | 78.0 |
| SCTS-32C | 32 | 12.0 | 41.0 | 6.0 | 11.0 | M4 | 8 | 14 | 170.0 |
| SCTS-40C | 40 | 15.0 | 56.0 | 8.5 | 14.0 | M5 | 8 | 16 | 370.0 |
| SCTS-50C | 50 | 18.0 | 71.0 | 10.5 | 18.0 | M6 | 12 | 22 | 750.0 |
| SCTS-63C | 63 | 22.0 | 90.0 | 13.0 | 24.0 | M8 | 14 | 35 | 1400.0 |
訂購型號
SCTS-øDC - ød1 × ød2
