FFUBA - 鋁合金聯軸器SGB-C - 力通

FFUBA - 鋁合金聯軸器SGB-C - 力通

FFUBA SGB-C 聯軸器具備高剛性與高扭力特性，專為工作母機、伺服馬達與高精密傳動系統設計。採用鋁合金材質，兼顧輕巧與結構強度，並具備零背隙與低慣性設計，提升動態反應效率。夾緊式固定方式提供穩定可靠的連接效果，是高速、高精度應用場域的理想聯軸解決方案。
－ ＋
加入詢價車
/
詳細介紹

產品特點



聯軸器SGB-C
目錄下載(繁體) 聯軸器SGB-C
目錄下載(簡體)

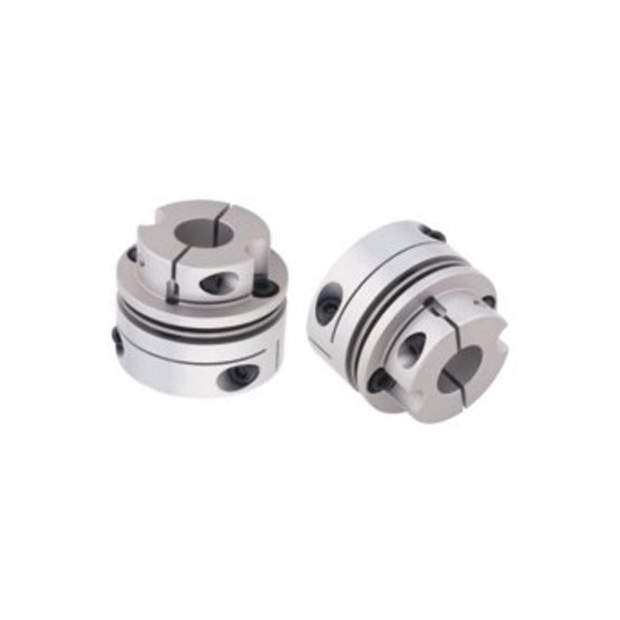

 鋁合金聯軸器SGB-C



  1. 高扭力：具有強大的扭力輸出。
  2. 零背隙：設計確保高精度運轉。
  3. 低慣性：適合需要快速反應的應用場合。
  4. 高剛性：提供卓越的結構穩定性。
  5. 材質：鋁合金材質，輕便且耐用。
  6. 應用範圍：適用於工作母機、伺服馬達和高精密傳動。
  7. 固定方式：夾緊式固定，穩定可靠。



產品規格

型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (Kg ‧ m²) 容許偏心 (mm) 容許軸向位差 (mm) 容許偏角 (。)
SGB-40C 6 12 10000 17x10⁻⁶ 0.02 ±0.25 1.0
SGB-45C 9 18 10000 23x10⁻⁶ 0.02 ±0.30 1.0
SGB-50C 17 34 10000 48x10⁻⁶ 0.02 ±0.30 1.0
SGB-57C 25 50 10000 76x10⁻⁶ 0.02 ±0.40 1.0
SGB-65C 55 110 10000 185x10⁻⁶ 0.02 ±0.40 1.0

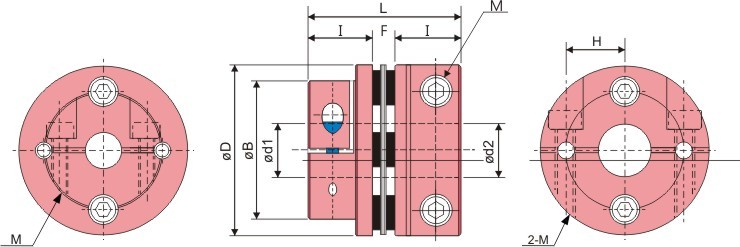

產品尺寸



型號 D B I F L M d1xd2標準孔徑公差(H7) 重量 (g)
Min Max
SGB-40C 40 28 15 4.5 34.5 3-M4 8 16 88
SGB-45C 45 33 15 4.5 34.5 3-M4 8 18 100
SGB-50C 50 40 20 6.0 46 4-M5 10 20 188
SGB-57C 57 42 20 6.0 46 4-M5 12 25 205
SGB-65C 65 50 24 7.0 55 4-M6 12 28 368



訂購型號



鋁合金聯軸器SGB-C訂購型號:SGB- øDC - ød1 × ød2


SGB- øDC - ød1 × ød2
