FFUBA聯軸器

  1. FFUBA 系列產品
  2. FFUBA聯軸器
FFUBA - 鋁合金聯軸器SGH-C - 力通

FFUBA - 鋁合金聯軸器SGH-C - 力通

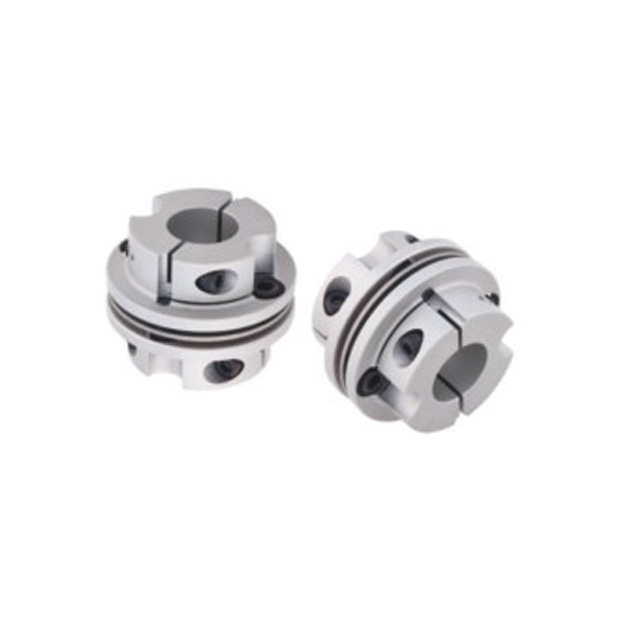

FFUBA SGH-C 鋁合金聯軸器具備高扭力輸出與高剛性結構，專為應對高負載與快速反應應用而設計。一體成型結構結合零背隙與低慣性特性，有效提升動態傳輸效率與定位精準度。夾緊式固定方式確保穩固連接，材質輕巧耐用，適用於工作母機、伺服馬達及高精密傳動系統，是高效能設備連接的可靠解決方案。
－ ＋
加入詢價車
/
詳細介紹

產品特點



聯軸器SGH-C
目錄下載(繁體) 聯軸器SGH-C
目錄下載(簡體)



 鋁合金聯軸器SGH-C



  1. 高扭力：具有強大的扭力輸出，適應重負荷應用需求。
  2. 零背隙：設計確保高精度運轉，避免任何間隙。
  3. 低慣性：適合需要快速反應的應用場合。
  4. 高剛性：提供卓越的結構穩定性。
  5. 材質：鋁合金，輕便且耐用。
  6. 應用範圍：特別適合用於工作母機、伺服馬達及高精密傳動需求。
  7. 固定方式：夾緊式固定，提供穩定可靠的性能。



產品規格

型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (Kg ‧ m²) 容許軸向位差 (mm) 容許偏角 (。)
SGH-40C 6 12 10000 9.2x10⁻⁶ ±0.02 1.0
SGH-45C 9 18 10000 23.2x10⁻⁶ ±0.02 1.0
SGH-50C 17 34 10000 32.6x10⁻⁶ ±0.02 1.0
SGH-57C 25 50 10000 51.2x10⁻⁶ ±0.02 1.0
SGH-65C 55 110 10000 127.4x10⁻⁶ ±0.02 1.0

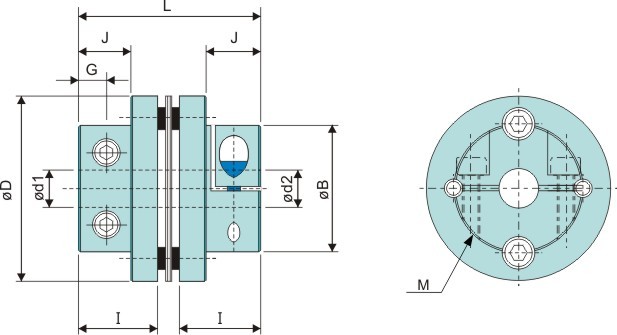

產品尺寸



型號 D B J I L G M d1xd2標準孔徑公差(H7) 重量 (g)
Min Max
SGH-40C 40 28 10.5 15 34.5 4.75 2-M4 8 16 63
SGH-45C 45 33 10.5 15 34.5 4.75 4-M4 10 18 88
SGH-50C 50 40 15 20 46.5 7 4-M5 12 20 120
SGH-57C 57 42 14 20 47 6 4-M5 10 22 175
SGH-65C 65 50 18 24 55 8 4-M6 15 25 200



訂購型號



鋁合金聯軸器SGH-C訂購型號:SGH- øDC - ød1 × ød2


SGH- øDC - ød1 × ød2
