FFUBA - 不銹鋼彈片聯軸器SGL-C - 力通

FFUBA - 不銹鋼彈片聯軸器SGL-C - 力通

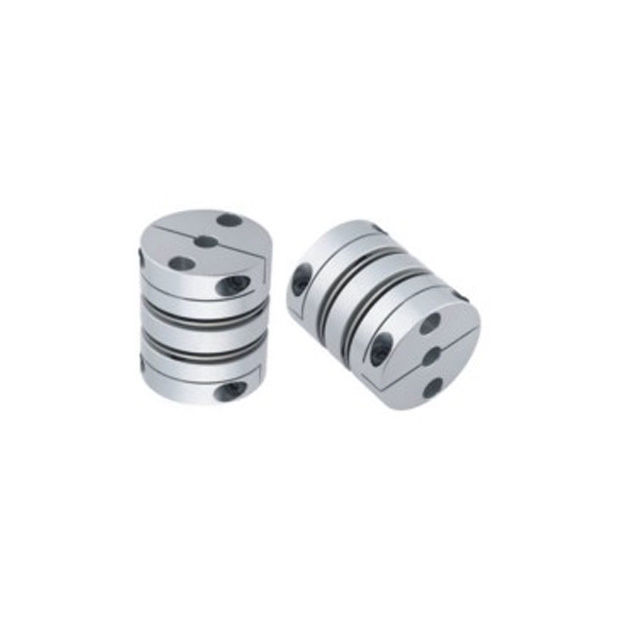

FFUBA SGL-C 為鋁合金結構搭配不銹鋼彈片的高性能彈性聯軸器，具備高扭力、低慣性與零背隙特性，提升系統反應與定位精度。夾緊式固定方式安裝穩固迅速，適用於伺服馬達、工作母機與高精度傳動設備。不銹鋼彈片具優異吸震與偏角補償能力，是精密動力傳輸應用的理想選擇。
－ ＋
加入詢價車
/
詳細介紹

產品特點



聯軸器SGL-C
目錄下載(繁體) 聯軸器SGL-C
目錄下載(簡體)



 不銹鋼彈片聯軸器SGL-C



  1. 扭力大：提供強大的動力傳輸。

  2. 零背隙：確保高精度傳動。

  3. 低慣性：提升動態性能。

  4. 材質：鋁合金，輕便且耐用。

  5. 緩衝材：不銹鋼彈片，減震效果優良。

  6. 偏角誤差補償：提供卓越的角度誤差補償能力。

  7. 應用：適用於工作母機、伺服馬達及高精密傳動系統。

  8. 固定方式：夾緊式設計，安裝簡便可靠。



產品規格

型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性
(Kg．m²)		 容許偏心
(mm)		 容許軸向位差
(mm)		 容許偏角
(。)
SGL-27C 1.5 3 10000 3.0x10⁻⁶ 0.15 ±0.33 1.5
SGL-34C 3.0 6 10000 10.5x10⁻⁶ 0.17 ±0.4 1.5
SGL-40C 7.0 14 10000 26.4x10⁻⁶ 0.23 ±0.5 1.5
SGL-45C 10 20 10000 41.7x10⁻⁶ 0.23 ±0.6 1.5
SGL-50C 17 34 10000 135.0x10⁻⁶ 0.23 ±0.8 1.5
SGL-57C 25 50 10000 144.0x10⁻⁶ 0.23 ±0.8 1.5
SGL-65C 55 110 10000 360.0x10⁻⁶ 0.28 ±0.9 1.5

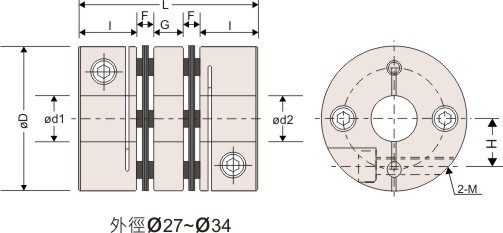

產品尺寸



型號 D I F G L H M d1xd2標準孔徑公差(H7) 重量(g)
Min Max
SGL-27C 27 10.5 2.5 6 32 9.0 2-M3 5 10 39
SGL-34C 34 12.0 3.0 7.5 37.5 12.0 2-M3 6 14 70
SGL-40C 40 15.0 4.5 9 48 13.5 4-M4 8 16 128
SGL-45C 45 15.0 4.5 9 48 16.0 4-M4 10 19 140
SGL-50C 50 20.0 6.0 11 63 18.0 4-M5 10 22 285
SGL-57C 57 20.0 6.0 11 63 21.0 4-M5 12 25 310
SGL-65C 65 24.0 7.0 14 76 23.0 4-M6 12 28 570



訂購型號



不銹鋼彈片聯軸器SGL-C 訂購型號:SGL- øDC - ød1 × ød2

SGL- øDC - ød1 × ød2
