FFUBA - 鋁合金聯軸器SGM-C - 力通

FFUBA - 鋁合金聯軸器SGM-C - 力通

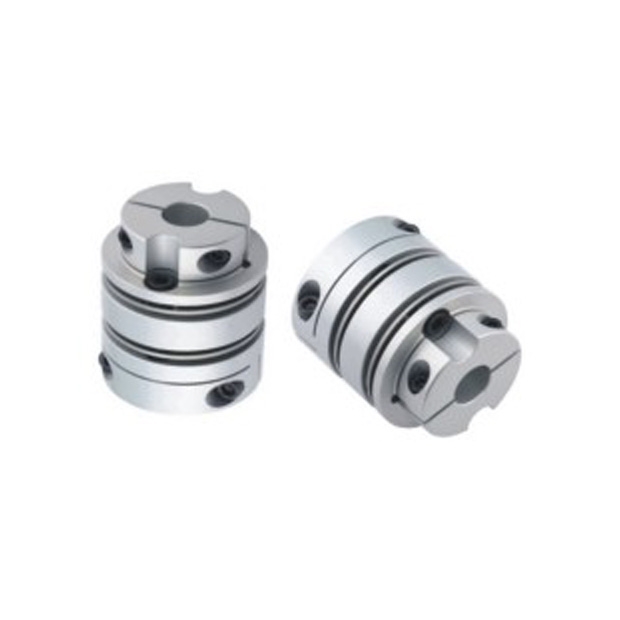

FFUBA SGM-C 為專為高精度與高速反應應用所打造的鋁合金聯軸器，具備高扭力、零背隙與低慣性特性，能精準傳輸動力並提升系統反應效率。採夾緊式固定方式，確保安裝穩固，並支援優異的偏角誤差補償能力。輕量鋁合金結構兼具耐用性與實用性，特別適用於伺服馬達、工作母機與其他高精密傳動設備。
－ ＋
加入詢價車
/
詳細介紹

產品特點



聯軸器SGM-C
目錄下載(繁體) 聯軸器SGM-C
目錄下載(簡體)



 鋁合金聯軸器SGM-C



  1. 扭力大：提供強大動力傳輸。

  2. 零背隙：確保精確定位。

  3. 低慣性：提高反應速度。

  4. 偏角誤差較佳：具優秀的角度誤差補償能力。

  5. 材質：使用高品質鋁合金，耐用且輕便。

  6. 應用：適用於工作母機、伺服馬達及高精密傳動系統。

  7. 固定方式：採用夾緊式設計，安裝方便且穩固。



產品規格

型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性 (Kg ‧ m²) 容許偏心 (mm) 容許軸向位差 (mm) 容許偏角 (。)
SGM-40C 6 12 10000 20.5x10⁻⁶ 0.2 ±0.6 1.5
SGM-45C 9 18 10000 35.1x10⁻⁶ 0.2 ±0.6 1.5
SGM-50C 17 34 10000 73.3x10⁻⁶ 0.2 ±0.8 1.5
SGM-57C 25 50 10000 112.3x10⁻⁶ 0.25 ±0.8 1.5
SGM-65C 55 110 10000 286.1x10⁻⁶ 0.3 ±0.9 1.5

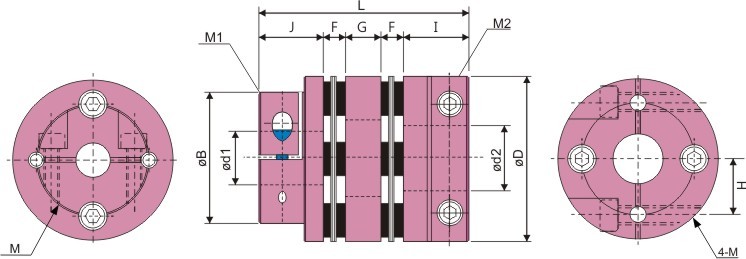

產品尺寸



型號 D B J F G I L M1 M2 d1xd2標準孔徑公差(H7) 重量 (g)
Min Max
SGM-40C 40 28 15 4.5 9 15 48 1-M4 2-M4 8 16 121
SGM-45C 45 33 15 4.5 9 15 48 2-M4 2-M4 8 18 130
SGM-50C 50 40 20 6 11 20 63 2-M5 2-M5 10 20 250
SGM-57C 57 42 20 6 11 20 63 2-M5 2-M5 12 25 270
SGM-65C 65 50 24 7 14 24 76 2-M6 2-M6 12 28 550



訂購型號



鋁合金聯軸器SGM-C訂購型號:SGM- øDC - ød1 × ød2

SGM- øDC - ød1 × ød2
