FFUBA - 不銹鋼彈片聯軸器SGS-C - 力通

FFUBA - 不銹鋼彈片聯軸器SGS-C - 力通

FFUBA SGS-C 為高剛性彈片聯軸器，採輕巧耐用鋁合金結構與不銹鋼彈片設計，提供優異的扭力輸出與吸震能力。零背隙與低慣性特性確保高精度與高效能動力傳輸，搭配夾緊式固定方式，安裝簡便且穩固。適用於伺服馬達、工作母機與高精密傳動設備，是注重響應速度與穩定性的應用場景最佳選擇。
－ ＋
加入詢價車
/
詳細介紹

產品特點



聯軸器SGS-C
目錄下載(繁體) 聯軸器SGS-C
目錄下載(簡體)

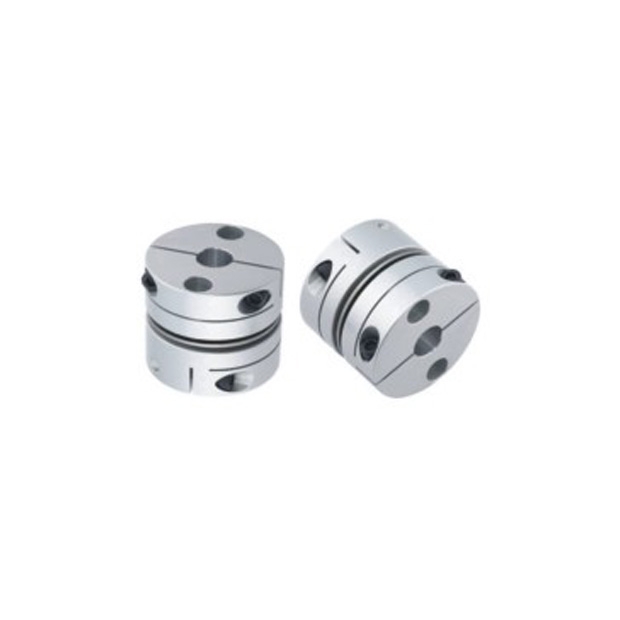

 不銹鋼彈片聯軸器SGS-C



  1. 扭力大：提供強大的動力傳輸。

  2. 零背隙：確保高精度傳動。

  3. 低慣性：提升動態性能。

  4. 高剛性：結構穩固，支撐強度優越。

  5. 材質：鋁合金，輕便且耐用。

  6. 應用：適用於工作母機、伺服馬達及高精密傳動系統。

  7. 固定方式：夾緊式設計，安裝簡便可靠。



產品規格

型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性
(Kg．m²)		 容許偏心
(mm)		 容許軸向位差
(mm)		 容許偏角
(。)
SGS-27C 1.5 3 10000 2.5x10⁻⁶ 0.02 ±0.15 1.0
SGS-34C 6 12 10000 8.2x10⁻⁶ 0.02 ±0.20 1.0
SGS-40C 7 14 10000 19.0x10⁻⁶ 0.02 ±0.25 1.0
SGS-45C 10 20 10000 29.7x10⁻⁶ 0.02 ±0.30 1.0
SGS-50C 17 34 10000 75.0x10⁻⁶ 0.02 ±0.30 1.0
SGS-57C 25 50 10000 100.0x10⁻⁶ 0.02 ±0.40 1.0
SGS-65C 25 110 10000 250.0x10⁻⁶ 0.02 ±0.40 1.0



產品尺寸



型號 D I F L H M d1xd2標準孔徑公差(H7) 重量(g)
Min Max
SGS-27C 27 10.5 2.5 23.5 9.0 M3 5 10 30
SGS-34C 34 12.0 3.0 27.0 12.0 M3 6 14 48
SGS-40C 40 15.0 4.5 34.5 14.0 M4 9 16 93
SGS-45C 45 15.0 5.0 34.5 16.0 M4 10 19 110
SGS-50C 50 20.0 6.0 46.0 18.0 M5 10 22 215
SGS-57C 57 20.0 6.0 46.0 21.0 M5 12 25 240
SGS-65C 65 24.0 7.0 55.0 25.0 M6 12 28 445



訂購型號

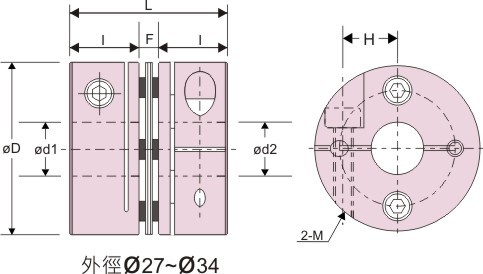

不銹鋼彈片聯軸器SGS-C 訂購型號:SGS- øDC - ød1 × ød2 / ø27~ø34

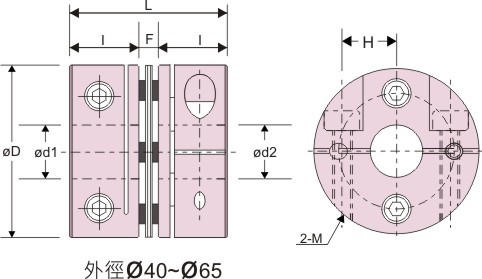

不銹鋼彈片聯軸器SGS-C 訂購型號:SGS- øDC - ød1 × ød2 / ø40~ø65

SGS- øDC - ød1 × ød2
