FFUBA - 鋁合金聯軸器SGW-C - 力通

FFUBA - 鋁合金聯軸器SGW-C - 力通

FFUBA SGW-C 鋁合金聯軸器具備高扭力輸出、零背隙與低慣性特性，專為高效率與精確控制的傳動需求設計。產品採高品質鋁合金製成，結構輕巧但剛性佳，並具備良好的偏角誤差補償能力。夾緊式固定方式便於安裝，適用於伺服馬達、工具機與高精密傳動系統，是穩定性與反應速度兼備的理想傳動元件。
－ ＋
加入詢價車
/
詳細介紹

產品特點



聯軸器SGW-C
目錄下載(繁體) 聯軸器SGW-C
目錄下載(簡體)

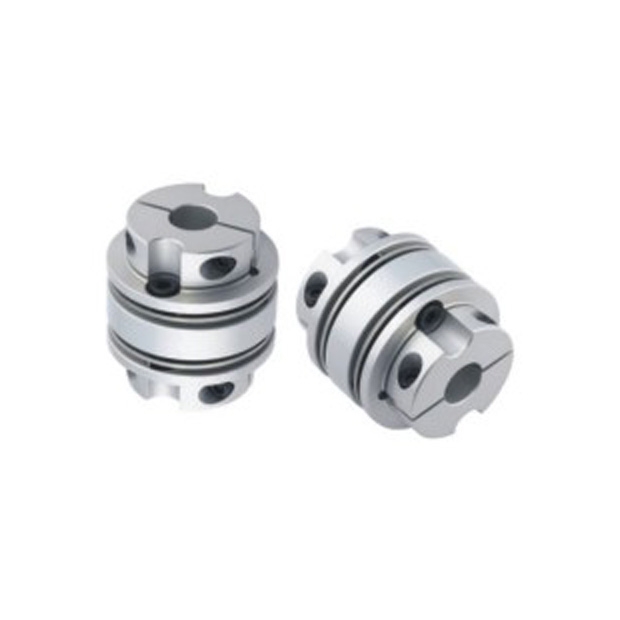

 鋁合金聯軸器 SGW-C



  1. 扭力大：提供強大動力傳輸。

  2. 零背隙：確保精確定位。

  3. 低慣性：提高反應速度。

  4. 偏角誤差較佳：具優秀的角度誤差補償能力。

  5. 材質：使用高品質鋁合金，耐用且輕便。

  6. 應用：適用於工作母機、伺服馬達及高精密傳動系統。

  7. 固定方式：採用夾緊式設計，安裝方便且穩固。



產品規格

型號 一般扭力 (N.m) 最大扭力 (N.m) 最高回轉速 (Rpm/min) 慣性
(Kg ‧ m²)		 容許偏心 (mm) 容許軸向位差 (mm) 容許偏角 (。)
SGW-40C 6 12 10000 15.3x10⁻⁶ 0.2 ±0.6 1.5
SGW-45C 9 18 10000 28.2x10⁻⁶ 0.2 ±0.6 1.5
SGW-50C 17 34 10000 53.6x10⁻⁶ 0.2 ±0.8 1.5
SGW-57C 25 50 10000 87.1x10⁻⁶ 0.25 ±0.8 1.5
SGW-65C 55 110 10000 225.9x10⁻⁶ 0.3 ±0.9 1.5

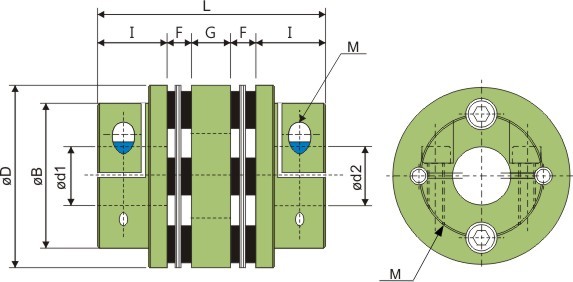

產品尺寸



型號 D B I F G L M d1xd2標準孔徑公差(H7) 重量 (g)
Min Max
SGW-40C 40 28 15 4.5 9 48 2-M4 8 16 100
SGW-45C 45 33 15 4.5 9 48 2-M4 10 18 120
SGW-50C 50 40 20 6.5 11 64 4-M5 10 20 230
SGW-57C 57 42 20 6.5 11 64 4-M5 10 22 248
SGW-65C 65 50 24 7.0 14 76 4-M6 12 28 540



訂購型號



鋁合金聯軸器SGW-C訂購型號:SGM- øDC - ød1 × ød2

SGW- øDC - ød1 × ød2
