產品特點

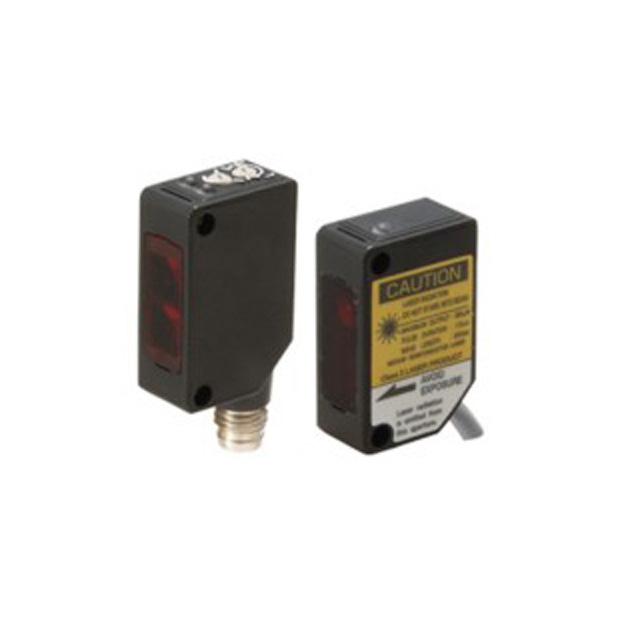

FFUBA標準型雷射感測器
- 標準固定孔尺寸：
- 25.4mm，與小型光電感測器相同尺寸。 - 防千擾功能：
- 2台並排使用，具備防千擾功能。 - 低應差：
- 應差≤3%，不受顏色影響。 - 光點尺寸：
- 在100mm處，光點可達1mm。 - 防水等級：
- 具備IP67防水等級。 - 高速應答：
- 高速應答表現達250µ秒。
產品規格
| 型號總覽表 | ||||
|---|---|---|---|---|
| 種類 | 檢測距離 | 產品型號 | 出力方式 | |
| 透過型 | 標準型 |  |
PL-T30MN | NPN |
| 反射型 | 反射型 鏡面 |
 |
PL-R10MN | NPN |
| 反射型 擴散 |
 |
PL-D40N | NPN | |
| 反射型 小光點 |
 |
PL-DB10N | NPN | |
| 反射型 小光點 |
 |
PL-DB30N | NPN | |
| 種類 | 透過型 | 鏡面反射型 | 擴散反射型 | 小光點反射型 | 小光點反射型 |
|---|---|---|---|---|---|
| 型號 | PL-T30MN | PL-R10MN | PL-D40N | PL-DB10N | PL-DB30N |
| 檢出距離 | 30m | 0.2~10m | 400mm | 5~100mm | 10~300mm |
| 設定距離範圍 | － | 20~100mm | 50~300mm | ||
| 光源 | 紅色LED | ||||
| 光點直徑 | 約Ø2mm/ 距離2m |
約Ø2.5mm/ 距離5m |
約Ø2mm/ 距離400m |
約Ø1mm/ 距離100m |
約Ø1-5mm/ 距離300m |
| 應答時間 | 250μs 以下 | ||||
| 應差距離 | － | 20% | 3% | 5% | |
| 顯示燈 | 動作指示燈：橙色LED 安定指示燈：綠色LED | ||||
| 出力方式 | NPN類型 Max 100mA / DC30V | ||||
| 動作方式 | 遮光ON ／入光ON，開關切換 | ||||
| 接線 | 出線式：線長2m，直徑：Ø3.8mm | ||||
| 電源電壓 | DC10-30V | ||||
| 電源消耗 | 投光：15mA以下 | 20mA以下 | 30mA以下 | ||
| 受光：15mA以下 | |||||
| IEC規格 | CE適合 | ||||
| 內部規格 | Feilen Level 3 | ||||
| 使用周圍溫濕度 | -10℃~+50℃(不結冰) / 35~85% RH (不結露) | ||||
| 使用周圍光度 | 太陽光 : 10,000 lx，白熱光 : 3,000 lx | ||||
| 耐振動 | 耐久：10~55Hz 複振幅：1.5mm X,Y,Z 各方向2時間 | ||||
| 耐衝擊 | 大約50g (50m/s²) X,Y,Z 各方向3次 | ||||
| 保護等級 | IP67 | ||||
| 材質 | 外盒：ABS 鏡頭：聚碳酸脂 | ||||

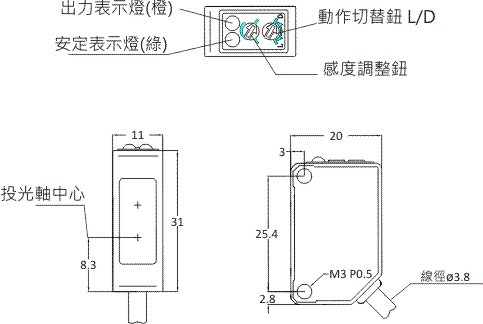

產品尺寸

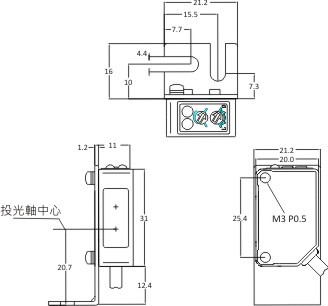

附固定架尺寸圖
反射板尺寸圖
其他相關資訊
透過型受光器/鏡片反射/反射型
透過型投光器
