產品特點

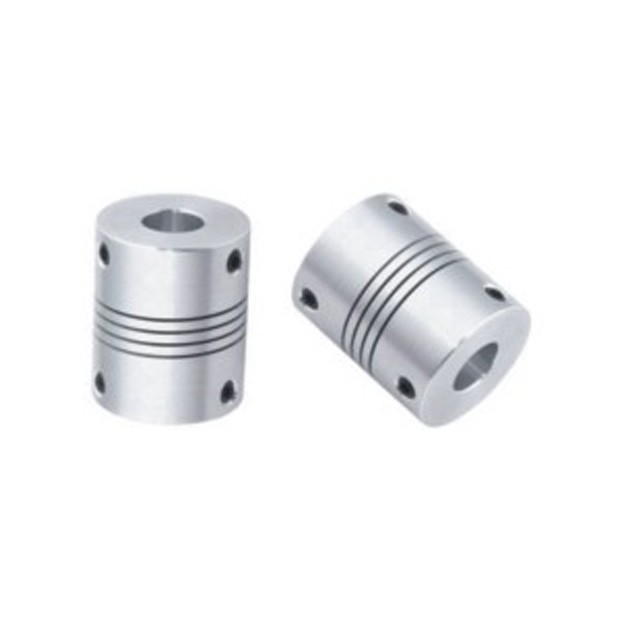

鋁合金聯軸器SMT
-
一體成型設計：結構更穩固，強度更高。
-
零背隙：確保高精度。
-
螺旋式溝槽：提供優秀的可撓性特性。
-
材質：高品質鋁合金，輕便耐用。
-
應用：最適合譯碼器。
-
固定方式：止付螺絲固定式，安裝簡便可靠。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性 (Kg ‧ m²) | 容許偏角 (。) | 容許偏心 (mm) |
|---|---|---|---|---|---|---|
| SMT-16 | 0.5 | 1.0 | 25000 | ±0.25 | 0.25 | 5 |
| SMT-16S | 0.5 | 1.0 | 25000 | ±0.25 | 0.25 | 5 |
| SMT-19 | 1.0 | 2.0 | 25000 | ±0.25 | 0.25 | 5 |
| SMT-19S | 1.0 | 2.0 | 25000 | ±0.25 | 0.25 | 5 |
| SMT-20 | 1.1 | 2.2 | 25000 | ±0.25 | 0.25 | 5 |
| SMT-25 | 1.6 | 3.2 | 25000 | ±0.25 | 0.25 | 5 |
| SMT-25S | 1.6 | 3.2 | 25000 | ±0.25 | 0.25 | 5 |

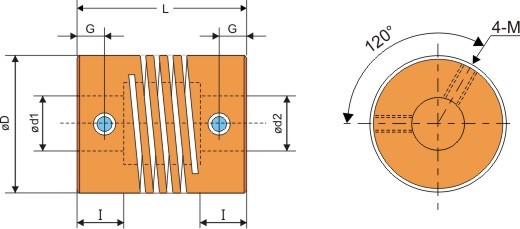

產品尺寸
| 型號 | D | I | L | G | M | d1xd2標準孔徑公差(H7) | 重量 (g) | |
|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||
| SMT-16 | 16 | 7.6 | 23 | 3.5 | M3 | 4 | 8 | 10 |
| SMT-16S | 16 | 4.3 | 16 | 2.5 | M3 | 4 | 8 | 8 |
| SMT-19 | 19 | 7 | 23 | 3 | M3 | 5 | 8 | 13 |
| SMT-19S | 19 | 5 | 19 | 3 | M3 | 5 | 8 | 11 |
| SMT-20 | 20 | 8.6 | 26 | 3 | M4 | 6 | 10 | 15 |
| SMT-25 | 25 | 10.6 | 31 | 4 | M4 | 6 | 12 | 31 |
| SMT-25S | 25 | 7.5 | 25 | 4 | M4 | 6 | 12 | 29 |
訂購型號
SMT - øD - ød1 × ød2
