產品特點

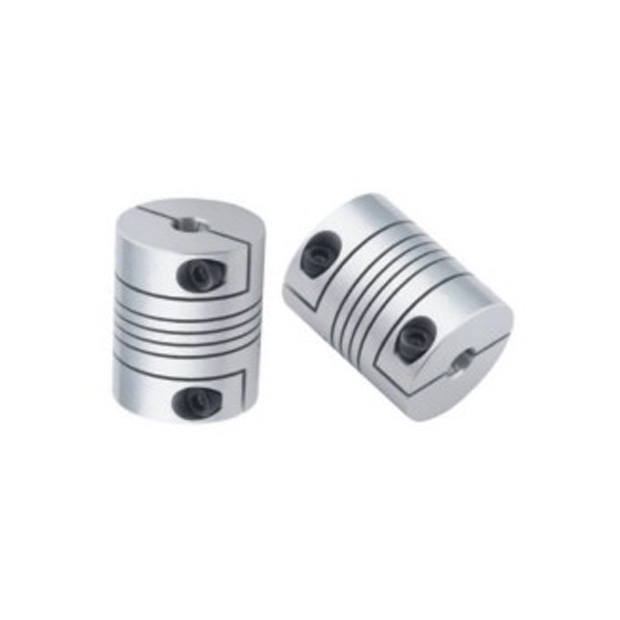

鋁合金聯軸器SMT-C
-
一體成型設計：結構穩固，強度優越。
-
零背隙：確保高精度運作。
-
螺旋式溝槽：提供卓越的可撓性特性。
-
材質：高品質鋁合金，輕便耐用。
-
應用：最適合用於譯碼器。
-
固定方式：夾緊式設計，安裝簡便穩固。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 容許軸向位差 (mm) | 容許偏心 (mm) | 容許偏角 (。) |
|---|---|---|---|---|---|---|
| SMT-16C | 0.5 | 1.0 | 25000 | ±0.25 | ±0.25 | 5 |
| SMT-19C | 1.0 | 2.0 | 25000 | ±0.25 | ±0.25 | 5 |
| SMT-20C | 1.0 | 2.0 | 25000 | ±0.25 | ±0.25 | 5 |
| SMT-25C | 1.6 | 3.2 | 25000 | ±0.25 | ±0.25 | 5 |

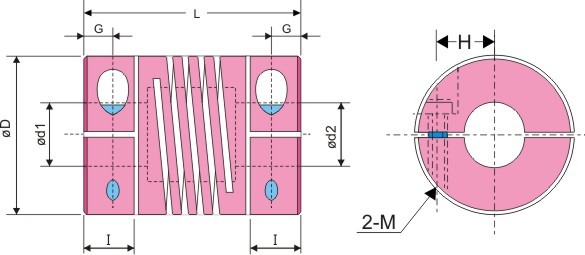

產品尺寸
| 型號 | D | I | L | G | H | M | d1xd2標準孔徑公差(H7) | 重量 (g) | |
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||
| SMT-16C | 16 | 6.2 | 23 | 2.5 | 5.0 | M2.5 | 4 | 6.35 | 10 |
| SMT-19C | 19 | 6.5 | 23 | 3.0 | 5.6 | M3.0 | 4 | 8.0 | 13 |
| SMT-20C | 20 | 7.5 | 26 | 3.0 | 5.7 | M3.0 | 6 | 8.0 | 13 |
| SMT-25C | 25 | 8 | 31 | 4.0 | 7.5 | M3.0 | 6 | 12.0 | 31 |
訂購型號
SMT- øDC - ød1 × ød2
