產品特點

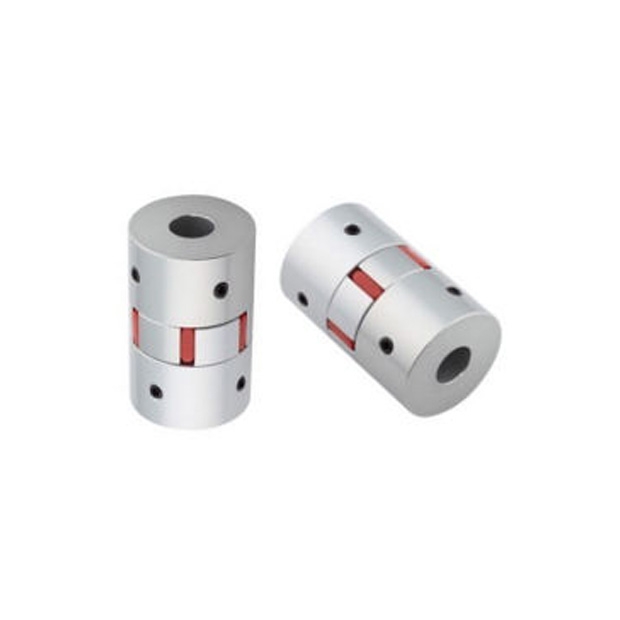

鋁合金聯軸器SRJ
-
高扭力：提供強大的動力傳輸能力。
-
高剛性：結構穩固，支撐強度優越。
-
抗震佳：具有出色的抗震性能。
-
材質：選用高品質鋁合金，輕便耐用。
-
應用：適合於一般傳動機構、慣性較大及切削機構。
-
適用溫度範圍：-30°C 至 80°C，能適應多種環境。
-
固定方式：止付螺絲固定式，安裝簡便可靠。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性(Kg．m²) | 容許偏心 (mm) | 容許偏角 (。) | 容許軸向位差(mm) |
|---|---|---|---|---|---|---|---|
| SRJ-20-RD | 5 | 10 | 23000 | 1.0x10⁻⁶ | 0.10 | 1.0 | ±0.4 |
| SRJ-30-RD | 12.5 | 25 | 19000 | 5.8x10⁻⁶ | 0.10 | 1.0 | ±0.5 |
| SRJ-40-RD | 17 | 34 | 14000 | 4.0x10⁻⁵ | 0.10 | 1.0 | ±0.6 |
| SRJ-40S-RD | 17 | 34 | 14000 | 3.9x10⁻⁵ | 0.10 | 1.0 | ±0.6 |
| SRJ-50-RD | 60 | 120 | 10500 | 1.6x10⁻⁴ | 0.10 | 1.0 | ±0.7 |
| SRJ-65-RD | 160 | 320 | 8500 | 3.8x10⁻⁴ | 0.10 | 1.0 | ±0.75 |
| SRJ-80-RD | 400 | 900 | 7100 | 6.3x10⁻³ | 0.10 | 1.0 | ±0.8 |

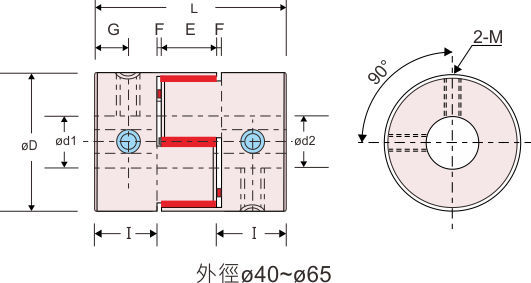

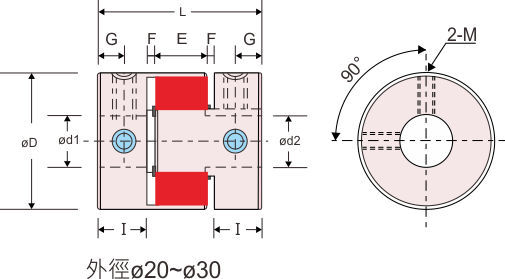

產品尺寸
| 型號 | D | I | L | E | F | G | M | d1xd2標準孔徑公差(H7) | 重量 (g) | |
|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||||
| SRJ-20-RD | 20 | 10 | 30 | 9 | 0.5 | 5 | M3 | 5 | 9.525 | 18 |
| SRJ-30-RD | 30 | 11 | 35 | 11 | 0.5 | 5.5 | M4 | 6 | 14 | 50 |
| SRJ-40-RD | 40 | 25 | 66 | 14 | 1.0 | 12.5 | M5 | 8 | 19 | 190 |
| SRJ-40S-RD | 40 | 14 | 44 | 14 | 1.0 | 7.0 | M5 | 8 | 19 | 170 |
| SRJ-55-RD | 55 | 30 | 78 | 16 | 1.0 | 10.0 | M6 | 12 | 25 | 350 |
| SRJ-65-RD | 65 | 35 | 90 | 17.5 | 1.25 | 17.5 | M8 | 15 | 35 | 370 |
| SRJ-80-RD | 80 | 45 | 114 | 21 | 1.5 | 22.5 | M8 | 15 | 45 | 1400 |
訂購型號
SRJ- øD - ød1 × ød2
