產品特點

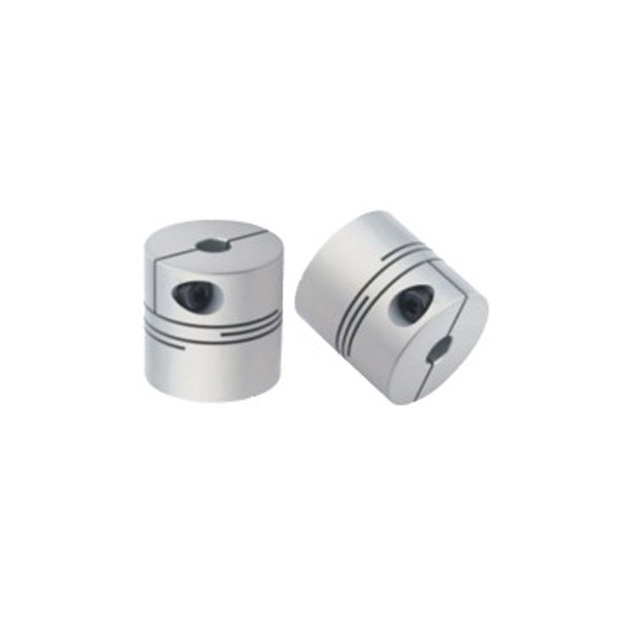

鋁合金聯軸器SWS-C
-
零背隙：確保精確定位。
-
一體成型、小巧設計：結構穩固且便於應用。
-
高剛性：提供卓越的支撐強度。
-
偏角誤差補償：具優秀角度誤差補償能力。
-
材質：選用鋁合金，輕便耐用。
-
固定方式：夾緊式設計，安裝簡便且穩固。
-
不銹鋼材質：提供更佳扭力性能，適用於無塵室。
-
應用：適合譯碼器、小馬力傳動機構及高精密傳動系統。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性(Kg．m²) | 容許偏角 (。) | 容許軸向位差(mm) |
|---|---|---|---|---|---|---|
| SWS-16C | 0.3 | 0.6 | 9500 | 2.9x10⁻⁷ | 1 | ±0.2 |
| SWS-20C | 0.5 | 1.0 | 7600 | 7.5x10⁻⁷ | 1 | ±0.2 |
| SWS-25C | 1.0 | 2.0 | 6100 | 2.3x10⁻⁶ | 1 | ±0.2 |
| SWS-32C | 2.2 | 4.0 | 4800 | 8.1x10⁻⁶ | 1 | ±0.2 |
| SWS-40C | 5.0 | 10.0 | 3800 | 1.9x10⁻⁵ | 1 | ±0.2 |

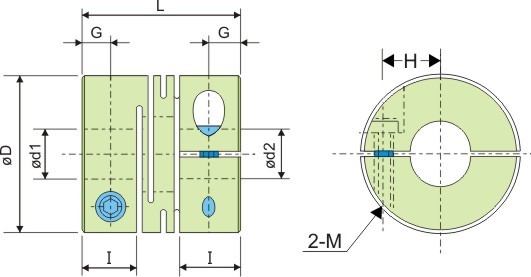

產品尺寸
| 型號 | D | I | L | G | H | M | d1xd2標準孔徑公差(H7) | 重量 (g) | |
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||
| SWS-16C | 16 | 6.8 | 18 | 3.4 | 5 | M2.5 | 4 | 6 | 8 |
| SWS-20C | 20 | 7.65 | 20 | 3.8 | 6.5 | M3 | 5 | 8 | 13 |
| SWS-25C | 25 | 9 | 25 | 4.8 | 9 | M3 | 6 | 10 | 25 |
| SWS-32C | 32 | 12.6 | 32 | 6.3 | 11 | M4 | 6 | 14 | 53 |
| SWS-40C | 40 | 15.3 | 40 | 7.5 | 14 | M5 | 10 | 16 | 117 |
訂購型號
SWS- øDC - ød1 × ød2
