產品特點
TH系列大型溫濕度顯示器
- 多種標準輸入信號：支持電壓信號（0~1VDC、0~5VDC、0~10VDC）和電流信號（0~10mA、0~20mA、4~20mA），以及指定輸入。
- 高輸入阻抗：電流阻抗為62Ω，電壓阻抗為1Ω，確保穩定的信號輸入。
- 開路反應：在開路狀態下顯示"000"閃爍提示。
- 顯示精度：3位數顯示範圍從0.0到99.9，提供精確的溫濕度讀數。
- 獨立電源供應：支持獨立電源、二線式傳送和激勵電壓，供應DC12V 200mA或DC24V 100mA。
- 顯示範圍：溫度顯示範圍為-20℃到99.9℃，濕度顯示範圍為5%RH到99.9%RH。
- 準度校正：具備外部Zero Span調整功能，確保準確讀數。
- 快速反應時間：每秒可更新3次或0.5次，提供即時數據。
- 精度校正：精度達到+/- 1%和+/- 1 Count，確保測量準確性。
- 穩定性：SPAN穩定性小於+/- 100ppm/範圍/℃，Zero穩定性小於+/- 0.1℃%/Count，確保長期穩定測量。
產品規格
| 型號 | TH-2304 | TH-2306 | TH-2310 | 單位 |
|---|---|---|---|---|
| 重量 | 1.7 | 2.3 | 3.5 | KG |
| 消耗功率 | 4 | 6 | 22 | W |
| 電源電壓 | AX90~260V 50/60HZ | |||
| 溫度範圍 | -20℃ ~ 60℃ | |||
| 濕度範圍 | 5 ~ 90%RH 不結露 | |||
| 外殼材質 | 鋁擠型，默色 | |||
| 固定方式 | 坐立、吊掛、背掛、TH-2304角度可任意調整 | |||
| 保證使用 | 2年 | |||
| 使用壽命 | 5萬小時 | |||

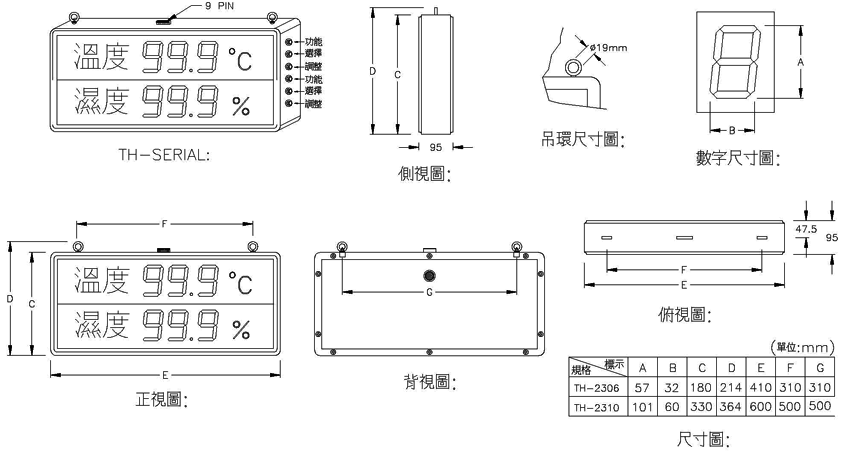

產品尺寸

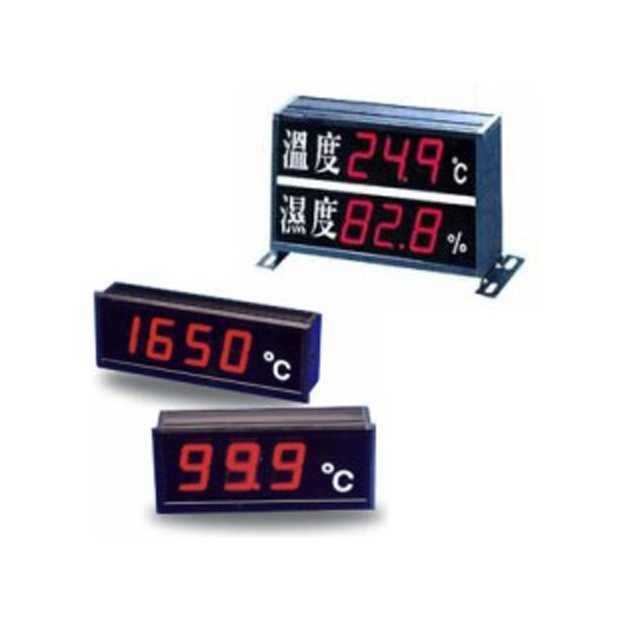

※ 範例圖
溫(濕)度顯示器
(雙排3位數 附燈及蜂鳴器)
(單排3/4位數 崁入型 紅光)
(雙排型)

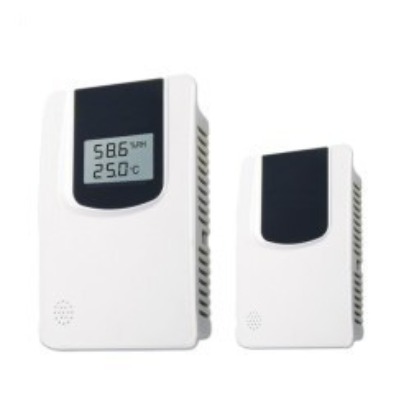

其他相關資料
- 採用全球首創半導體晶片技術開發出溫溼度雙功能感測元件
- 具有4~20mA or 0~10V可搭配人機介面
- 數位化RS-485通信功能(MODBUS RTU格式)
- 具有復歸原廠設定校正值
- 採微電子數位式電路設計、精巧、省電、抗雜訊
- 具有ZERO及SPAN內建數位按鍵可供使用者自行微調校正
- 高精確度、高穩定性反應快速、精巧、省電、抗雜訊
- 視窗溫溼度按鍵視覺可補偏差
- 數位化按鍵4~20Ma高低點校正值
- 溫度範圍可規劃-50~+50℃、0~50℃、0~100℃其溫度出廠可指定選購
- 具有4~20mA及RS-485通信同時輸出之功能
- 溫溼度輸出取樣時間具有2個LED燈可調整輸出速度快與慢之功能
- 工作電源附有LED指示燈可判斷接線是否錯誤之訊息
- 工作電源可選擇DC 24V

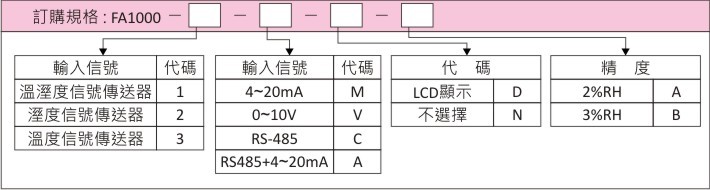

規格
| 型號 | FA1000 |
|---|---|
| 測量範圍 | 溫度：0~50℃ (- 50 ~ 50℃ or 0 ~ 100℃) 依客戶需求訂購 溼度：0~100% RH |
| 精度 | 2% RH ±0.3℃ FS；3% RH ±0.4℃ FS |
| 輸出信號 | 溫度/溼度：4~20 mA or 0~10V or RS-485 MODBUS RTU |
| 工作電壓 | 12~30VDC±5% |
| 測量範圍 | -20℃ ~ 80℃ |
| 使用環境溫度 | 溫度：-20℃ ~ 80℃ / 溼度：90%RH以下 |
| 保存周圍 | 溫度：~10+60℃ / 溼度：0~90%RH |
| 感測元件 | 瑞典進口兩用型溫溼度晶片 |
| 反應時間 | < 3秒 |
| 內部消耗電流 | < 4mA |
| 防漏等級 | IP 54 |
| 選用材質 | ABS |
| 重量 | 約110g |

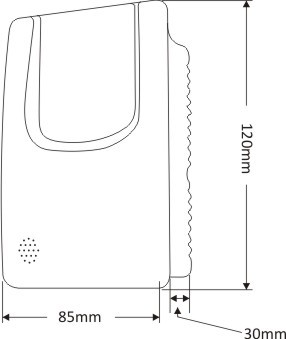

尺寸

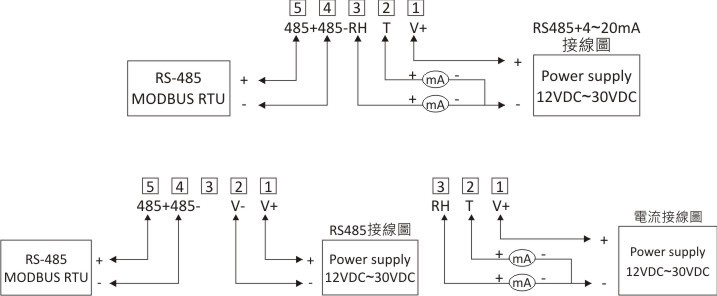

線路圖
