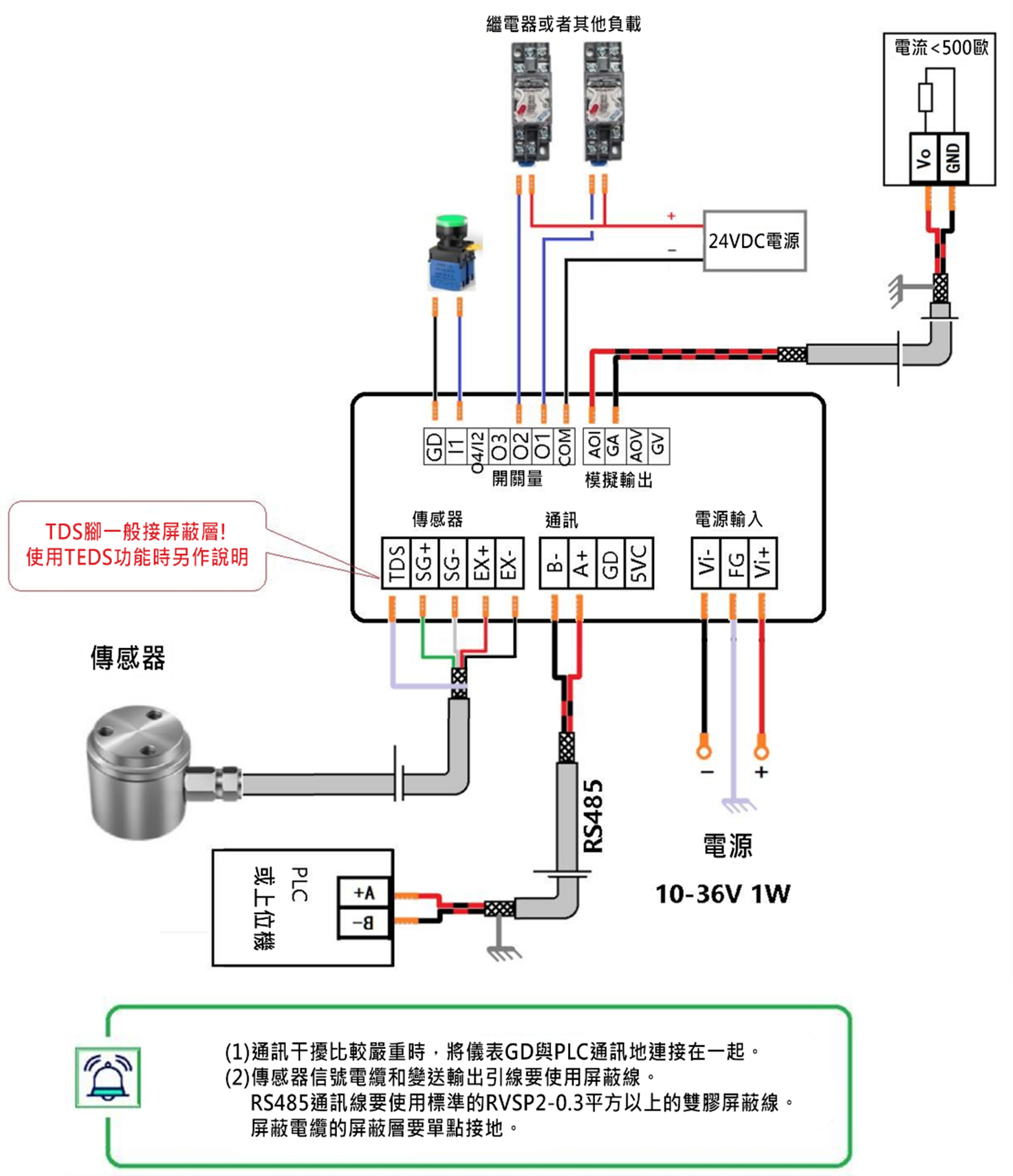

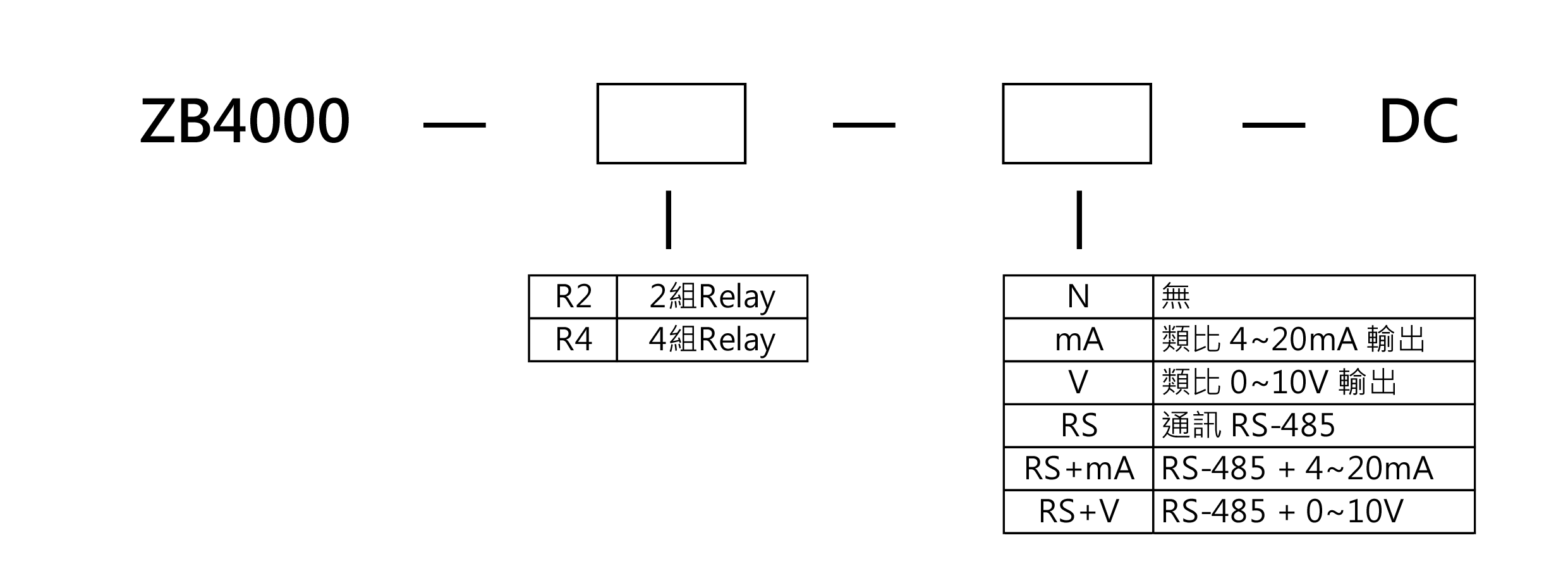

3. 功能簡介

1. 上下限比較：第 1－2 路為下限比較，第 3 路為上限比較，則可以設定參數 1.0＝211
   當測量值 ≤ SP1 時，輸出 1 有效；測量值 > SP1＋靈敏度（參數 1.5）時復位
   當測量值 ≤ SP2 時，輸出 2 有效；測量值 > SP2＋靈敏度（參數 1.5）時復位
   當測量值 ≥ SP3 時，輸出…
2. 區間比較：參數 1.0＝43，則 SP1 為期間比較上限，SP2 為期間比較下限
   當 SP1 ≥ 測量值 ≥ SP2（測量值在 SP1～SP2 之間）時，輸出 1 有效
   當測量值 > SP1 或測量值 < SP2（在 SP1～SP2 區間之外）時，輸出 2 有效
   如果參數 1.0＝34，則區間內輸出 2 有效，區間外輸出 1 有效
3. 峰值比較：參數 1.0＝56 為峰值上下比較，SP1 為上限，SP2 為下限
   當 SP1 ≥ 峰值 ≥ SP2（區間內）時，輸出 2 有效
   當峰值 > SP1 或峰值 < SP2 時，輸出 1 有效
4. 谷值比較：參數 1.0＝78 為谷值比較，SP1 為上限，SP2 為下限當 SP1 ≥ 谷值 ≥ SP2（區間內）時，輸出 2 有效
   當谷值 > SP1 或谷值 < SP2 時，輸出 1 有效

●警報復位
對於峰值谷值警報（警報模式 4－6，詳見警報模式部分），警報輸出有效後還需要一個復位信號。儀表可以設定多種復位方式，具體包括：
0－下一週期開始自動復位 1－延遲「警報延遲（T_AL）」時間後自動復位 2－開入 1 上升沿（電平）復位 3－開入 1 下降沿復位 4－開入 2 上升沿復位 5－開入 2 下降沿復位

3.3 變送輸出
當參數 7.0 為 1 時，儀表的變送輸出受測量值控制。具體輸出與以下參數及即時值有關：

• 模擬輸出零點參數 7.1（A0）
• 模擬輸出滿度參數 7.2（A1）
• 模擬輸出零點對應的測量值參數 7.3（F0）
• 模擬輸出滿度對應的測量值參數 7.4（F1）

這四個參數與即時測量值 F 的關係如下：
A（模擬輸出 0－16383）＝(A1－A0) × (F－F0) ÷ (F1－F0) ＋ A0

3.4偏置功能
當測量值大於偏置門限時（參數 4.7），儀表會自動對測量結果進行偏置修正，此時的顯示值按照以下公式計算：顯示值 ＝ 測量值 ＋ 偏置值（參數 4.8）當偏置值參數為 0 時，該功能無效。

3.5非線性修正
    使用非線性修正前首先應對系統進行測試，即在系統有效測量範圍內由小到大選擇 2～10 個修正點，在測量點附近施加負載，記錄真實值和儀表顯示值，然後依次輸入儀表，並將非線性修正允許參數（參數 8.J）設置為有效（ENA_LINE）。當 8.J 設置為 0 時（修正無效），非線性修正資料會自動隱藏。也可藉助本公司專用手持儀進行自動修正。


4. 儀表操作

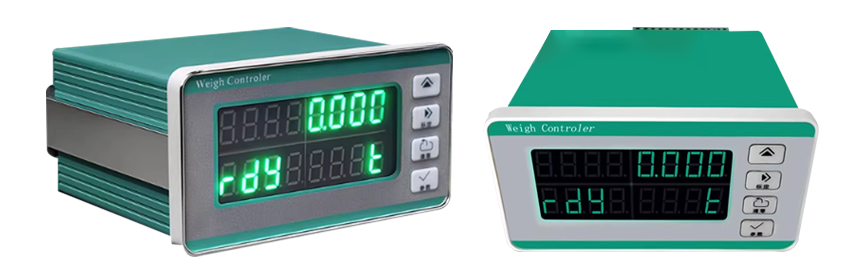

4.1 顯示及按鍵



按鍵	主畫面狀態	數據輸入狀態	其他
	翻頁	增加	選擇
	長按進入標定功能	右移
	長按清零	退出
	長按進入參數修改	確認輸入

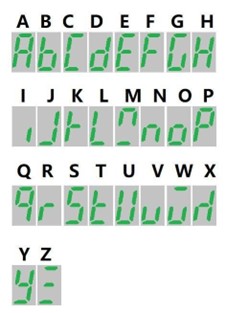

顯示符號和對應的字符

●按按鍵進入參數修改。首先提示「SET PW?」，延遲 2 秒後進入密碼輸入介面。普通參數修改的初始密碼為 0，高級參數的初始密碼為 1111。

●密碼的輸入步驟。進入密碼輸入時，儀表顯示 000000，左邊第一位數閃爍，閃爍位即為當前修改位，按當前位加 1，加到 9 後回 0，當前位修改好後按鍵當前位固定不變，第二位開始閃爍，使用可以對第二位進行修改，依此類推。最後一位修改完成後再次按又返回第一位。其他數據的輸入與密碼輸入方法類似。輸入完成後按確認，如果輸入密碼正確自動進入參數修改畫面。

●選擇需要修改的參數。密碼輸入正確後，儀表進入參數修改的第一步：參數選擇。此時儀表顯示參數序號和參數名稱（字元縮寫），使用鍵可以切換到下一個參數，鍵可以切換到下一類參數。選擇好要修改的參數後按進入參數修改的第二步：數據輸入。
●新數據輸入。新數據的輸入方法與密碼輸入類似，如果是在最高位（最左邊）閃爍狀態且數據輸入的範圍是雙向的（正負），在輸入達到最大值時會自動切換到反向（即正負號的切
換）。輸入完成後按自動儲存當前修改並返回到上一步。按放棄當前輸入並返回到上一步。
●返回。在第一步，即參數選擇時按可以退出參數修改。
4.3 量程校準
●硬件校準。儀表出廠前需要進行硬體校準（該功能一般不需要客戶操作）。
方法如下：進入參數修改（輸入高級密碼），翻到 5.1 參數「0mv_AD」，按確認鍵 K4，儀表顯示當前 AD 碼值。給儀表輸入 0mv 信號，待顯示穩定後按 K1，即可完成零位校準。
接著翻到 5.2 參數「2mv_AD」，按 K4，儀表顯示當前 AD 碼值。給儀表輸入 2mv/v 的信號，按 K1 完成滿度校準。
●數字校準（無法碼校準）。先將 5.6 COEFF 修正係數改為 1，然後輸入感測器的量程和靈敏度後，儀表會自動計算量程係數。如果測量值仍然不準確（例如感測器靈敏度不準確或多只感測
器並聯使用等情況），則可以透過 5.6 COEFF 進行修正，或者使用砝碼校準功能進行校準。
●砝碼校準。這種校準方法是最準確的，有條件的現場，在系統使用前要進行砝碼校準。儀表在主畫面（開機後自動進入的畫面），當感測器負載為 0 時（此時顯示值不為 0），長按清
零，然後給感測器加一定負載（超過 100 個分度），待顯示穩定後，按鍵進入校準畫面，並輸入真實負載，然後按確認即可。


5. 通訊

5.1 通訊協議
儀表的 485 串口支援 3 種通訊協議，一種是標準的 Modbus-RTU 協議，透過交互操作完成測量值的讀取、參數修改以及清零等常規操作。另兩種為主動發送，發送的資料皆為 ASC 碼。
主動發送的速度較快，但對上位機軟體的反應速度要求也比較高。
通訊速率從 2400 到 256000 等共 8 種不同選擇，資料格式也可選擇。三種通訊方式的資料包間隔皆受參數 6.4（T_SEND）控制。對應 Modbus-RTU 協議，資料包間隔是儀表接收到資料包到回傳資料包之間的間隔。儀表與 PLC 等速度較慢的設備通訊時，必須確保有足夠的資料包間隔，否則通訊將無法正常使用。

5.2 Modbus-RTU 協議
儀表的 Modbus-RTU 協議支援 03 讀取與 16 寫入操作命令，所有參數皆為 32 位元資料，每個參數占用 2 個連續地址，4 個位元組的資料可設定高位在前或低位在前（出廠時為高位在前）。出廠時儀表設定為 38400，資料格式為 N81。儀表的通訊參數地址請參見後附表，附表地址對應的是長整型資料，該地址 +1000 對應的是浮點數地址。
以下介紹常用功能對應的指令碼範例：
● 讀取測量值（long 資料型態）
上位機發送：01 03 01 96 00 02 c7 3d 儀表回傳：01 03 04 00 00 00 00（CRC0、CRC1）
00 00 00 00 為測量值，（CRC0、CRC1）為校驗碼。
● 讀取測量值、峰值、谷值（long 型態）
上位機發送：01 03 01 96 00 06 c6 fe（讀取測量值、峰值、谷值）儀表回傳：01 03 0c D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12（CRC0、CRC1）其中 D1～D4 為即時值，D5～D8 為峰值，D9～D12 為谷值。

• 修改比較限

上位機發送：01 10 00 02 00 02 04 D1 D2 D3 D4（CRC0、CRC1） → 修改比較限 1 儀表回傳：01 10 00 02 00 02（CRC0、CRC1）

• 清零操作

上位機發送：01 10 01 ba 00 02 04 00 00 00 64（CRC0、CRC1）儀表回傳：01 10 01 ba 00 02（CRC0、CRC1）

• 校準

第一步，上位機將砝碼重量發送給儀表：
01 10 01 b8 00 02 04 00 00 13 88（CRC0、CRC1） → 重量 0x00 00 13 88 = 5000 儀表回傳：01 10 01 b8 00 02（CRC0、CRC1）
第二步，上位機發出校準指令：
01 10 01 ba 00 02 04 00 00 00 65（CRC0、CRC1）儀表回傳：01 10 01 ba 00 02（CRC0、CRC1）
● 參數保存
上位機發送：01 10 01 ba 00 02 04 00 00 00 78（CRC0、CRC1） → 儲存所有資料儀表回傳：01 10 01 ba 00 02（CRC0、CRC1）

5.3 主動發送方式一會傳送 8 個位元組的測量值 ASC 資料：

• • 123.456（回車 0x0d）
  • ___0.456（回車 0x0d）
  • __-1.456（回車 0x0d）

6. 參數表
參數名稱紅字的為高級參數

序號	參數名稱	顯示符號	初值	參數範圍	通訊地址	備註
1.0	警報設置	MD_AL	211	0－888（詳見 3.2 部分．警報模式）          0－無效；個位對應第 1 路警報輸出和「比較限 1」；十位對應第 2 路警報輸出和「比較限 2」；百位對應第 3 路警報輸出和「比較限 3」數字定義： 0－無效 1－下限 2－上限 3－期間內 4－期間外（3－4 一起使用） 5、6－峰值上下限 7、8－谷值上下限（56 和 78 也是成組使用）	0
1.1	比較限 1	SP1	10.000	-999999～9999999 單位小數點由參數 4.4、4.5 設定。	2
1.2	比較限 2	SP2	5.000	-999999～9999999 單位小數點由參數 4.4、4.5 設定	4
1.3	比較限 1	SP3	10.000	-999999～9999999 單位小數點由參數 4.4、4.5 設定	6
1.4	比較限 2	SP4	5.000	-999999～9999999 單位小數點由參數 4.4、4.5 設定	8



1.5	警報靈敏度	SEN_AL	2	0-99999d	10	d 分度
1.6	警報復位方式	MD_RAL	1	0-5(見 3.2 部分-警報復位) 0-下個週期自動復位 rAL-AUto 1-延時復位 rAL-dELY 2-開入 1 上升沿 rAL-l1Up 3-開入 1 下降沿 rAL-l1-DW	12
1.7	警報延時	T_AL	2.0	0-999.9s	14

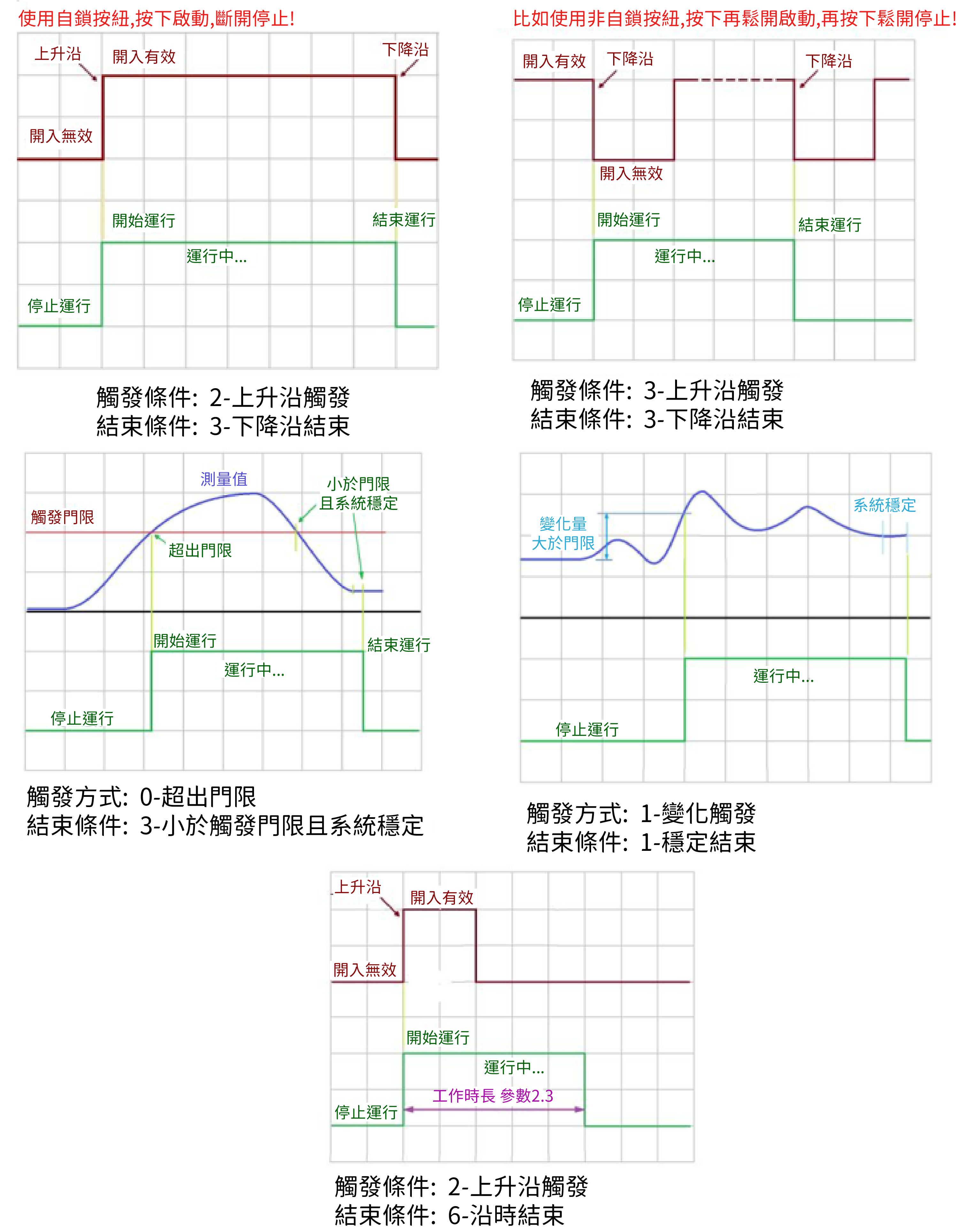

2.0	觸發方式	MD_ST	0	0-3 0-超出門限觸發(st-oVEr) 1-預測值變化(不穩定)觸發(st-l1Up) 2-開入 1 上升沿(無效變成有效)(st-l1Up) 3-開入 1 下降沿觸發(有效變成無效)(st_l1dw)	20
2.1	觸發門限	V_ST	0.100	-999999~9999999(見 3.2)	22



2.2	結束條件	MD_SP	0	0-6  0-小於門限+穩定 (sp_LESS)  1-穩定 (SP_StAb)  2-開入 1 上升沿(sp_I1-UP)  3-開入 1 下降沿 (sp_I1DW)  6-延時结束(sp_dELy)		24
2.3	運行時長	T_RUN	1.000	0-50.000s 結束條件為”延時結束”時用		26
2.4	啟動延時	T_R_DL		0-50.000s 啟動觸發條件有效後延時該時間再開始運行		28

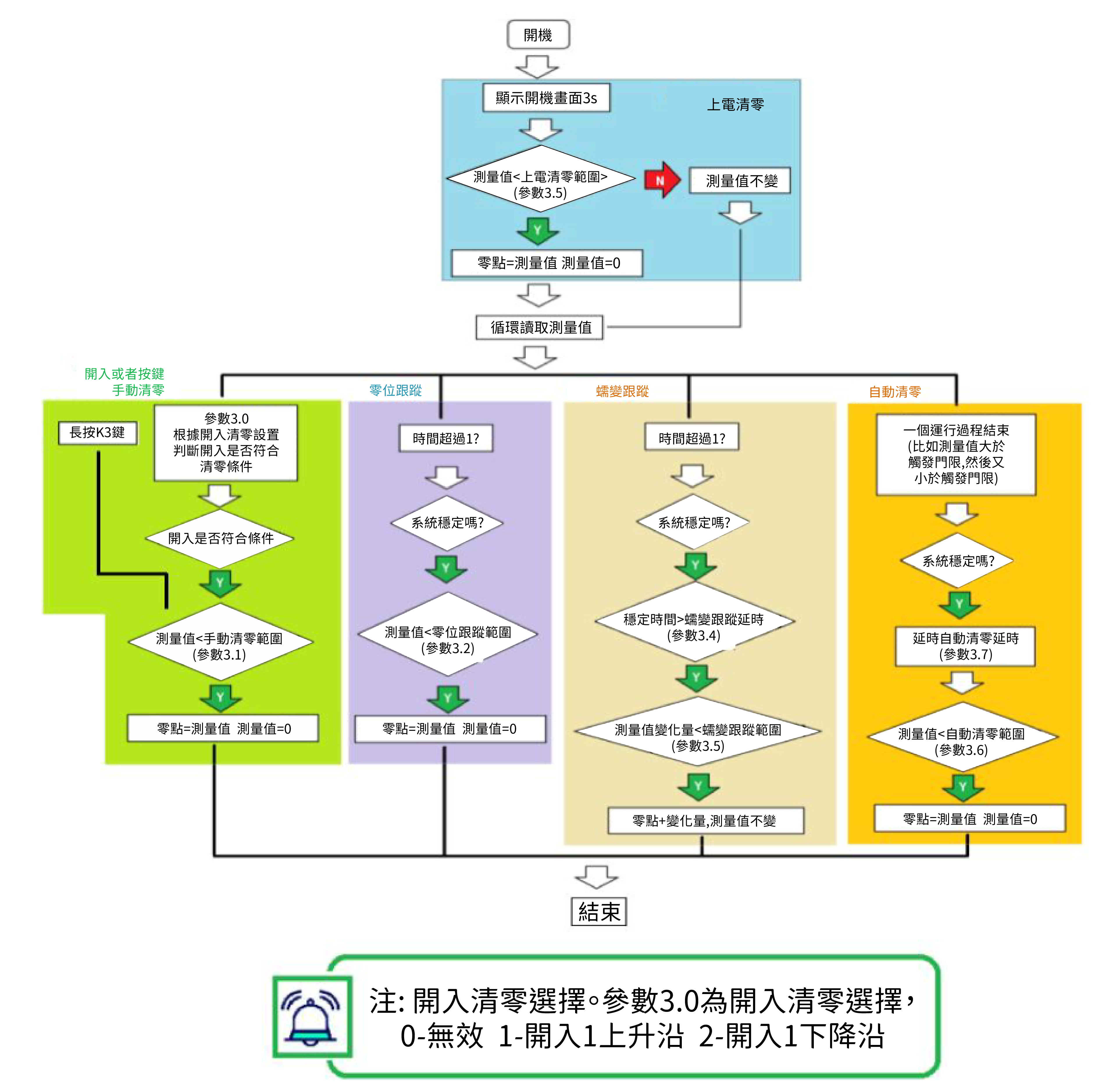

3.0	開入清零選擇	DI_ZER	0	0-無效 1-開入 1 上升沿 2-開入 1 下降沿		40
3.1	手動清零範圍	S_HZER	5.000	0-10000d		42
3.2	零位跟蹤範圍	S_Z_TR	2	1-0-200d		44
3.3	蠕變跟蹤範圍	S_S_TR	2	0-200d		46
3.4	蠕變跟蹤延時	T_S_TR	10.00	0-99.99s		48
3.5	上電清零範圍	S_Z_PW	0.050	0-10000d		50
3.6	自動清零範圍	S_Z_AU	0.000	0-10000d		52
3.7	自動清零延時	T_Z_AU	1.00	0-500.00s		54
4.0	判穩範圍	S_STB	5	0-1000d		60
4.1	濾波設置	MD_FL	11	個位 0-FIR 濾波無效 1-3 對應 FIR1-3  個位 0-穩定濾波無效 1-穩定濾波有效		62
4.2	平滑濾波	D_FL	10	1-100  數字越大濾波效果越好，延遲時間越長		64
4.3	模擬口設置	AD_HZ	2	測量速度設置 0-10Hz 1-20Hz	2-80Hz	66	需要重  新上電
4.4	顯示單位	UNIT	2	0-6:No      t        kg    g       kN	N	68
4.5	顯示小數點	Dot	3	0-3: 0,        0.0, 0.00, 0.000		70
4.7	偏置門限	MOV_ST	0.000	0-9999999 單位小數點由 4.4、4.5 設置		74
4.8	偏置值	MOV	0.000	-999999~9999999  單位小數點由 4.4、4.5 設置		76
4.9	負值處理	N_PRO	0	0：No 不做處理  1：ABS_A 顯示、變送、控制均按照絕對值  2：ABS_AO 變送按照絕對值輸出		78
5.0	零點	F_ZERO	0.000000	-600000~9999999(由 4.4 4.5 設置)		90
5.1	0mv 碼值	0MV_AD	0	-60000~999999		92
5.2	2mv 碼值	2MV_AD	1150000	10-9999999		94
5.3	傳感器靈敏度	MV-V	2.000000	0.1~9.999999mV/V		96
5.4	傳感器量程	S_RAN	20.000	100-9999999(由 4.4 4.5 設置)		98
5.5	傳感器供電	U_EX	3.300000	0.20000~9.999999V		100
5.6	量程修正係數	COEFF	1.000000	0.1~9.999999		102
6.0	通訊模式	MD_COM	1	0：NOUSE 無效  1：MODBUS Modbus-RTU 通訊		110
				2：ASEND_RT 自動上傳實時值
6.1	通訊格式	DT_COM	0	0-5：N81、N82、E81、E82、O81、O82		112
6.2	波特率	BPS	4	0-7：2400,4800,9600…..256000		114
6.3	地址	ID_COM	1	0-128		116
6.4	發送間隔	T_SEND	0.010	0.001-9.999s		118
6.5	高低位設置	DT_HL	0	0-高位在前 1-低位在前		120
7.0	變送輸出源	AO_SCR	1	0-通訊控制 1-實時測量值		130
7.1	變送輸出零位	AO_DA0		0-0x3fff		132
7.2	變送輸出滿度	AO_DA1		100-0x3fff		134
7.3	變送零點力值	AO_F0	0.000	-999999~9999999  (單位、小數點由 4.4 4.5 設置)		136
7.4	變送滿度力值	AO_F1	50.000	-999999~9999999  (單位、小數點由 4.4 4.5 設置)		138
8.1	主畫面設置	PPRO	54321	1-999999，下排顯示内容編程，個位對應運行畫面 1，十位對應畫面 2...可以顯示的内容和編程參見 7 附表右側說明		142
8.2	普通密碼	PAS1	0	0-9999		144
8.3	高級密碼	PAS2	1111	0-9999		146
8.4	標定密碼	PAS3	0	0-9999		148
8.5	多功能碼	FUNC	0	11=恢復出廠 20=數據備份 30=恢復備份		150
8.J	非線性修正	LINE	0	0：DIS_LINE 關閉非線性修正  1：ENA_LINE 打開非線性修正		178
9.0	顯示值 1	PL01	9999.999	-999999~9999999 單位小數點由 4.4 4.5 設置		180	注(1)
	標準值 1	ST01	9999.999	-999999~9999999 單位小數點由 4.4 4.5 設置		182
	…
	顯示值 10	PL10	9999.999	-999999~9999999 (由 4.4 4.5 設置)		216
	標準值 10	ST10	9999.999	-999999~9999999 (由 4.4 4.5 設置)		218

注(1) 這部分參數在 9.9 設置有效時才顯示。

7. 提示信息說明

提示信息	說明	下排提示信息	編程序号+說明
On- -	上電初始化	rUn kg	1.運行狀態+單位
rdy-	待機狀態	P     12345	2.下排顯示峰值
rUn	運行中	V     12345	3.下排顯示谷值
oUt	警報輸出	F     12345	4.非線性修正前的測量值
sEt_pw？	輸入參數修改密碼	AD 12345	5.内碼值
--quit--	退出	DA 1234	6.變送輸出碼值



Pw out	斷電重啟	C 123	7.運行計數值
cAL-pw	輸出校準密碼	mV 1.222	8.傳感器輸出 mv 值
InPUt..	輸入數據	S.1 oooo	9.開入(1) 開出狀態(4)
Er-ovEr	結果超出範圍
Er-LittE	重量太小
tEst	接口測試功能
K4-nExt	按 K4 下一項

修改紀錄
20230906：補充參數說明，高級參數以黑體字標示。
20230911：新增運行畫面下方顯示內容的說明。
20230918：修改 FIR 濾波參數設定與採集速度設定說明。
20230924：補充可編程畫面的定義說明。
20231003：修改自動歸零功能，新增啟動延遲功能。
20231012：程式更新，修正非線性修正參數問題、畫面 9 顯示順序、運行觸發與停止條件圖例修改。
20231019：軟體升級為 2.0，比較處理依照三路設計。密碼修改為 0 和 1111，非線性修正參數   顯 PL01、ST01 顯示值與標準值。
20231023：核對說明書，新增預設值 (R)。
20231024：密碼改為 1111，最大值為 9999 (LZ)。
20231104：參數表中所有選擇輸入的參數未標註與數字的對應關係，通訊地址未說明浮點數地址。封面圖片已修改。
