產品特點
AC/DC 電壓表
-
高精度雙斜率A/D轉換器: 精度小於F.S.的0.2%，保證測量數據的準確性。
-
大尺寸LED顯示屏: 顯示屏夠大，便於監控電壓變化。
-
可調放大倍率: 放大倍率範圍10°~104，並可透過DIP開關選擇，靈活性高。
-
數位刻度表ARM-24T: 特別適合顯示逆變器或發電機的轉速，讓您對設備運行狀況一目了然。
電壓表
電壓表
電壓表
電壓表
電壓表
電壓表
產品規格
| Type 類型 |
AC Voltage Meter |
DC Voltage Meter |
Digital Scale Meter | |
| Model 型號 |
AV-24T | DV-24T | ARM-24T | DRM-24T |
| Measuring Voltage 測量電壓 |
AC Voltage | DC Voltage | AC Voltage | DC Voltage |
| Measuring Range 測量範圍 |
400V max. | |||
| Power Supply 電源 |
AC110V/220V 50/60Hz 5VA max. | |||
| Display Range 顯示範圍 |
1999 | |||
| Display Method 顯示方式 |
25.4mm 7-Segment Red LED | |||
| Converting Method 轉換方法 |
Dual Slope A/D Converter | |||
| Accuracy 準確性 |
±0.2% of F.S | |||
| Response time 回應時間 |
1 Sec | |||
| Dielectric Strength 介電強度 |
2.5KV/1 min | |||
| Insulation Strength 絕緣強度 |
100MΩ/500VDC | |||
| Circumstance 環境 |
-20°C~+60°C,35%~85%RH | |||
| Weight 重量 |
310g | |||

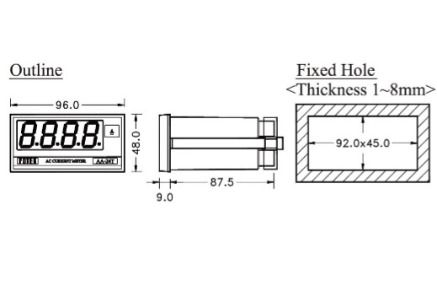

產品尺寸
Dimension 尺寸

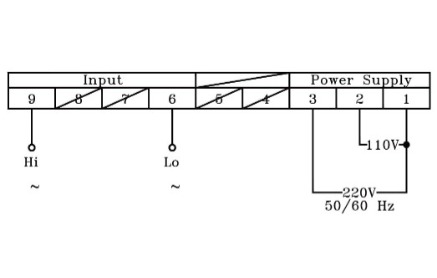

Connection Diagram 連接圖
其他相關資料
Illumination 照明
SW-I
| Display Range 顯示範圍 |
NO. of SW-I | Ampli- fication |
||||
| 1 | 2 | 3 | 4 | 5 | ||
| 199.9mV | ON | X | X | X | X | 10⁴ |
| 1.999 V | X | ON | X | X | X | 10³ |
| 19.99 V | X | X | ON | X | X | 10² |
| 199.9 V | X | X | X | ON | X | 10¹ |
| 1999 V | X | X | X | X | ON | 10⁰ |
SW-II
| Decimal Point |
NO. of SW-II | Decimal Point Selecting Is Independent On The Amplification. |
||
| 1 | 2 | 3 | ||
| 1 | X | ON | ||
| 2 | X | ON | X | |
| 3 | ON | X | ||

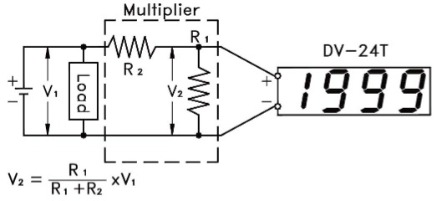

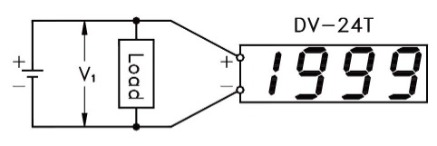

如何測量直流電壓
Voltage <V1> <400VDC

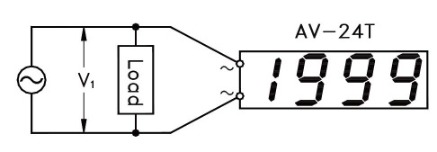

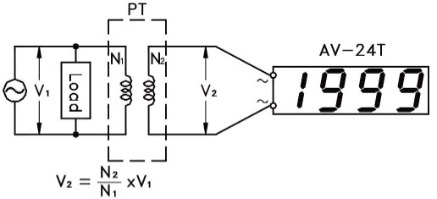

如何測量交流電壓

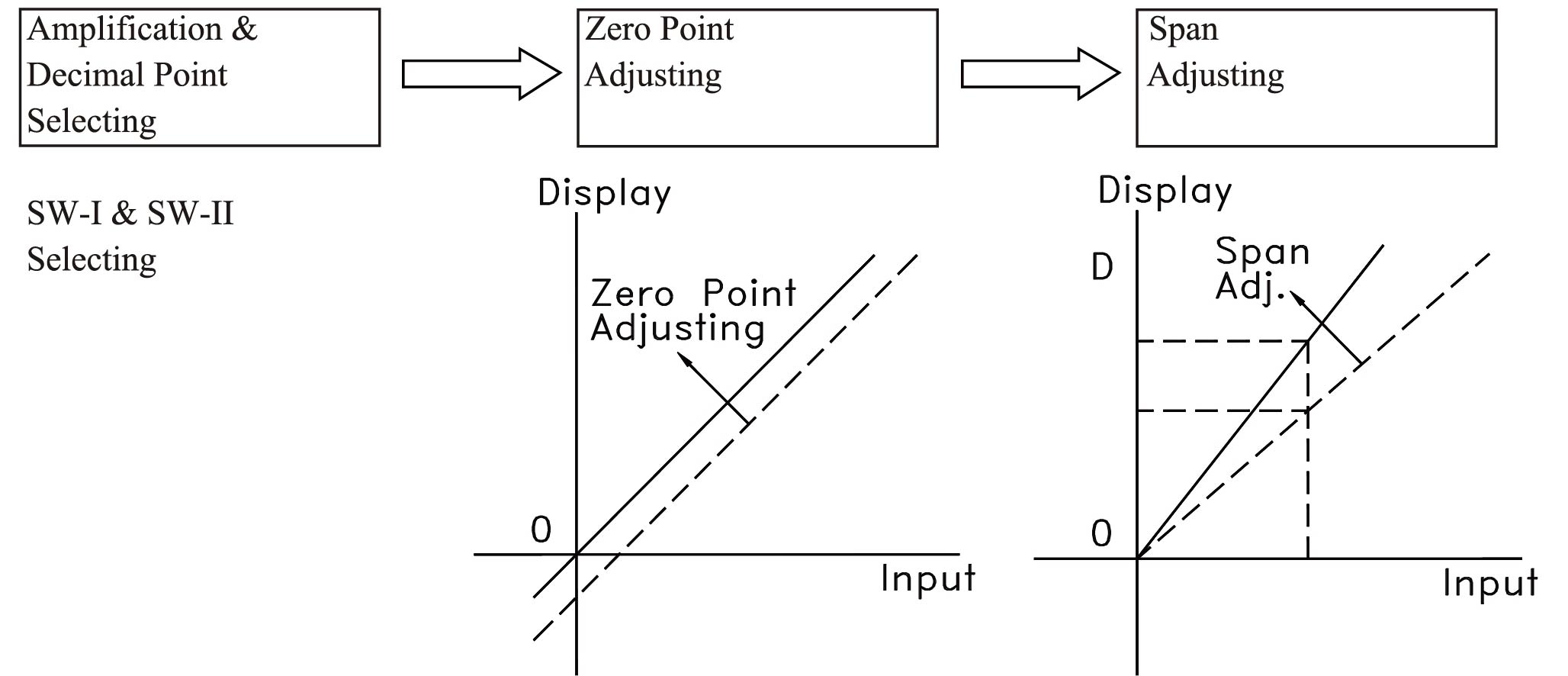

如何將電壓應用到數位克度表上
