產品特點

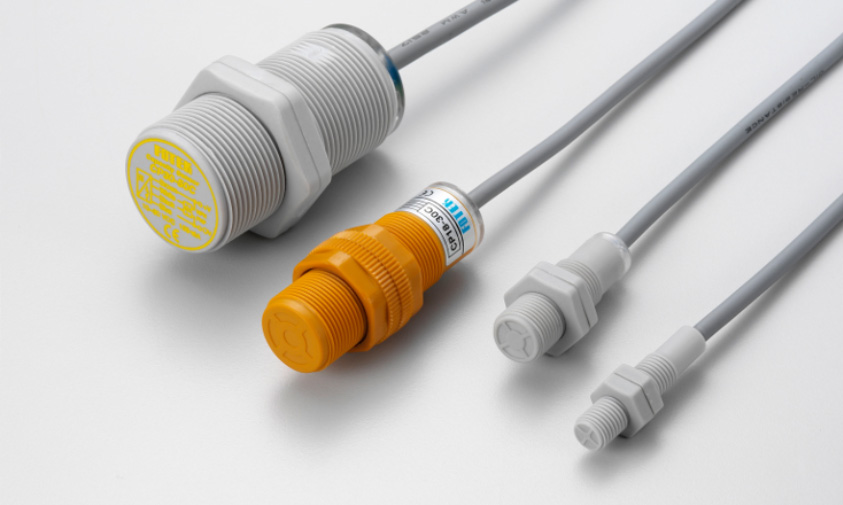

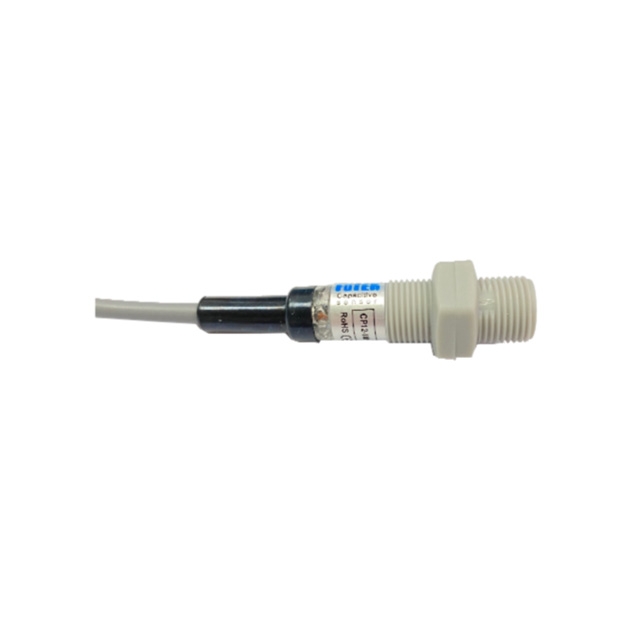

靜電容式近接開關
-
14圈微調器敏感度調節功能：可精確調整靈敏度，適應多種環境需求。
-
熱補償技術：提供高度穩定性，確保裝置在不同溫度條件下仍能穩定運作。
-
多功能感應：能夠感應 金屬與非金屬物體，包括玻璃、木材、油、水及塑膠等多種材質。

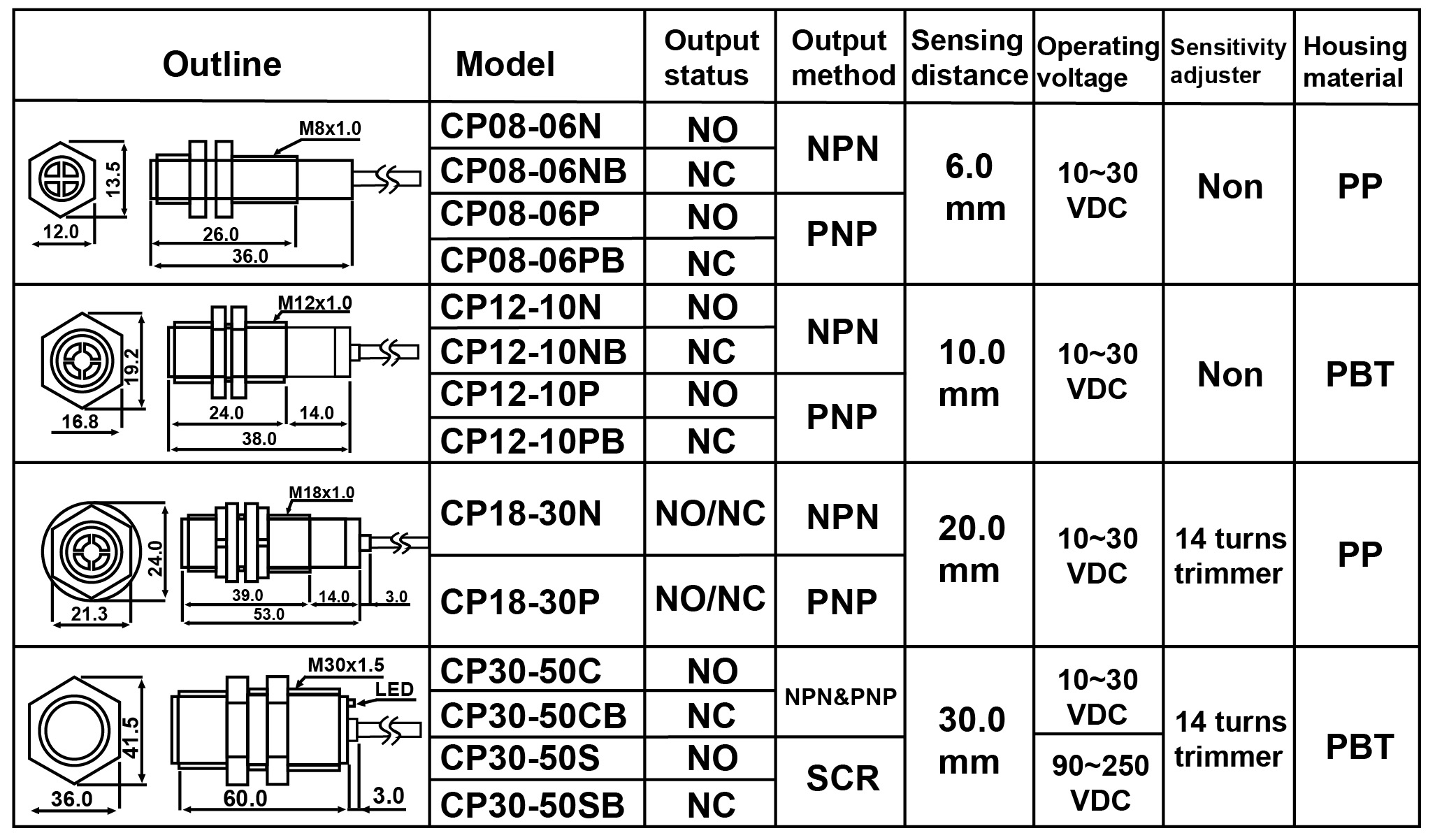

產品規格
共同規格
| Specification 規格 | DC type | AC type |
|---|---|---|
| Operation voltage 工作電壓 | 10~30 VDC | 90~250 VAC |
| Current consumption 耗電流 | 20 mA max. | 1.5 VA max. |
| Response frequency 響應頻率 | 100Hz | 15Hz |
| Output current 輸出電流 | 150 mA max. | 100 mA max. |
| Leakage current 洩漏電流 | 0.8 mA max. | 2.0 mA max. |
| Residual voltage 殘餘電壓 | 0.8 V max. | - |
| Protection circuit 保護電路 | Short-circuit & Polarity reversed | surge absorbing |
| Target 標準檢測物 | Grounded metal plate (50x50x1mm) | |
| Operating circumstance 工作環境 | -25°C~+80°C；35%~95% RH | |
| Protection class 保護等級 | ||

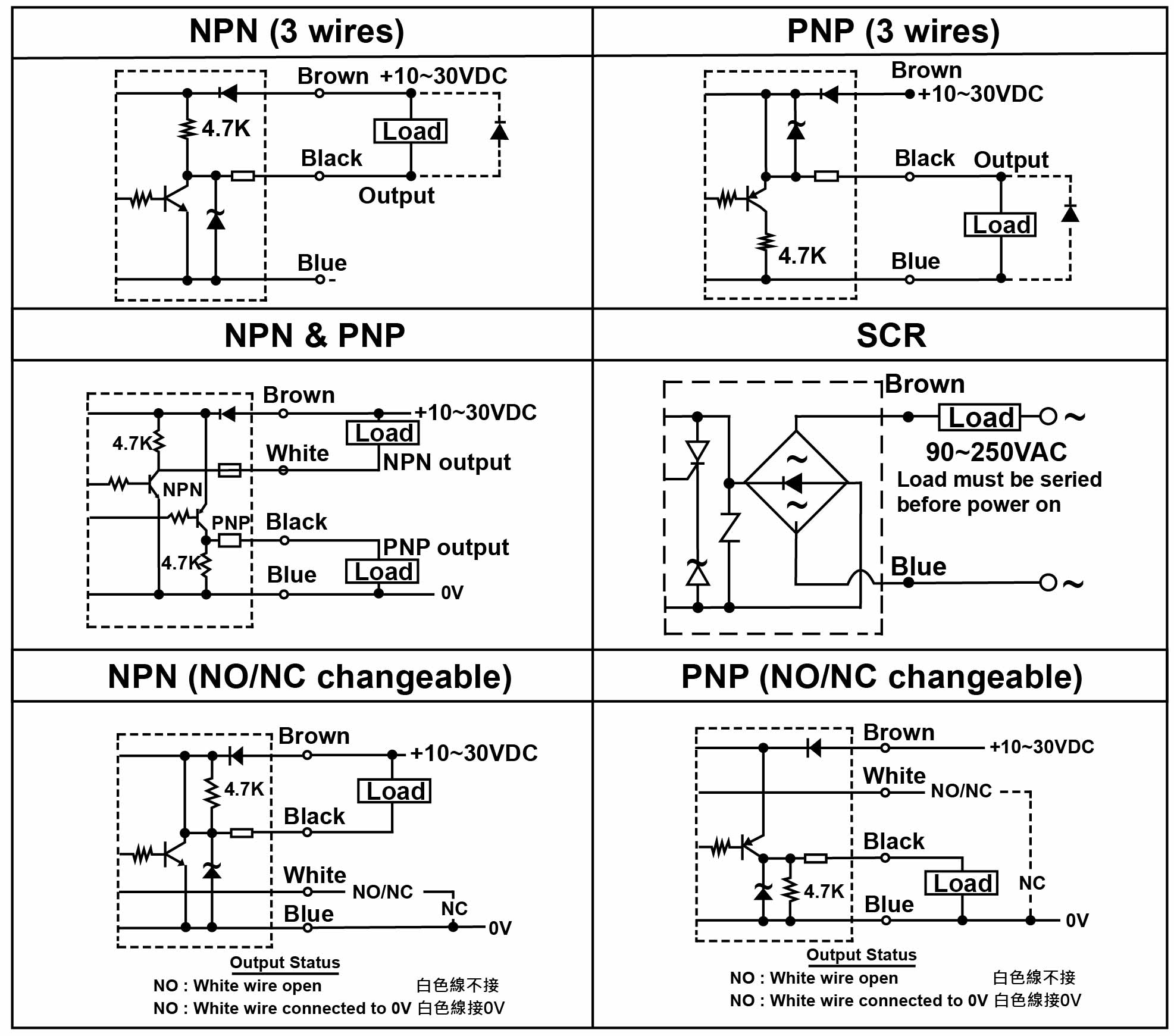

產品回路與接線圖
注意事項

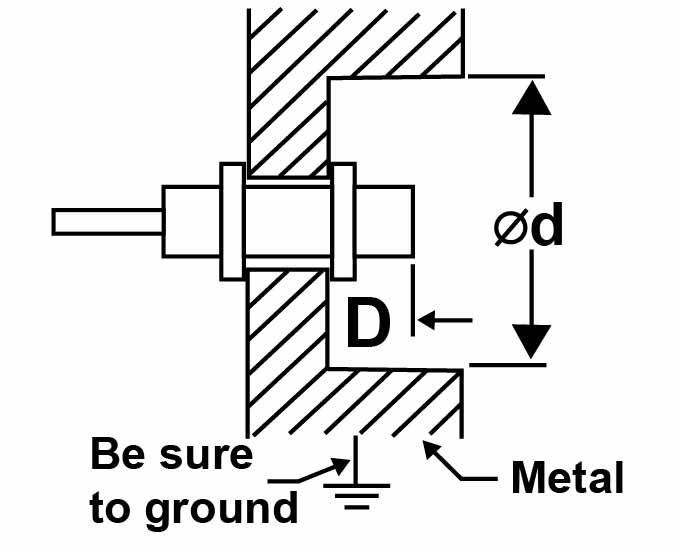

Effects of surrounding metal
1> To avoid the sensor may malfunction, Please ground the metal fixed bracket.
2> Please be sure to provide a minimum distance as shown in the table.
1> 請將靜電容感測器的金屬固定架接地以提高抗干擾能力。
2> 靜電容感測器感應面四周不可物體包圍，淨空範圍請參考下圖。
 |
MODEL | Distance(mm) | |
| D | dφ | ||
| CP08 | 12 | 24 | |
| CP12 | 12 | 36 | |
| CP18 | 24 | 48 | |
| CP30 | 24 | 60 | |
