FOTEK - DSC系列 單相單線式功率調整器(S.C.R) - 力通

FOTEK - DSC系列 單相單線式功率調整器(S.C.R) - 力通

DSC系列單相單線式功率調整器(S.C.R)提供DSC-240至DSC-440三款型號，工作電壓220VAC至4400VAC，額定電流32A，耐突波電流達410A，最低耐壓600VAC。內建32A半導體保險絲與可調警報輸出，無需冷卻風扇，設計穩定可靠。
－ ＋
加入詢價車

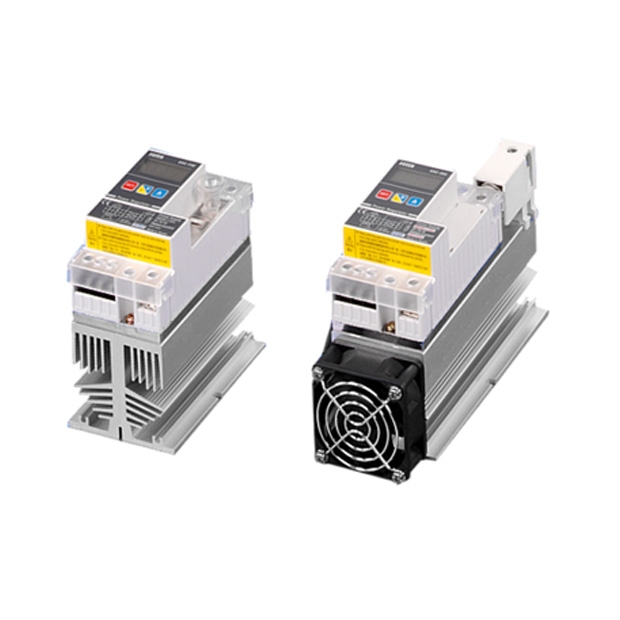

DSC系列 單相單線式功率調整器(S.C.R).jpg
/
詳細介紹

產品特點



DSC單相單線式
目錄下載(繁體)



  DSC系列 單相單線式功率調整器(S.C.R)




  1. 型號與額定電流：提供DSC-240、DSC-340、DSC-440三款型號，額定電流均為32A。

  2. 工作電壓：DSC-240為220VAC，DSC-340為380VAC，DSC-440高達4400VAC，適應不同電力需求。

  3. 保險絲配置：內建32A半導體保險絲，提供穩定的過載保護。

  4. 耐突波電流：達410A（1個電源頻率週期），應對瞬時高電流。

  5. 最低耐壓：具備600VAC的重複性耐壓能力，保障性能穩定。

  6. 警報輸出：支持3A/250VAC的警報輸出，提供NO/NC切換功能，靈活應用。

  7. 冷卻設計：該系列無冷卻風扇設計，適合特定場景。



產品規格




Model 型號 DSC-240 DSC-340 DSC-440
Power supply 工作電壓 220VAC 380VAC 4400VAC
Rated current 額定電流 32A max.
Protection fuse 保險絲 32A (Semi-conduct fuse inside)
Surge current 耐突波電流 410A / 1 cycle of power frequency
Alarm output 警報輸出 3A/250VAC ; NO/NC changeable
Cooling fan 冷卻風扇 Non
Min. block voltage 最低耐壓 600VAC (repetitive)

共同規格

Leakage current 洩漏電流 25mA max.
Surge resistance 耐突波 Over 4KV
Noise resistance 耐干擾 ± 2KV/ 1μs
Input method 輸入方式 4~20mA/0~20mA/1~5V/2~10V/0~5V/0~10V or VR-
10KΩ selectable
Control method 控制方式 Zero cross control or phase angle control
selectable;
Excluding EPS2-□□□& TPS2-□□□
Output control 輸出控制 Auto output or manual output selectable
Output range 輸出範圍 0~100%
Input resolution 輸入解析度 0.39%
Output low limit 輸出下限 0~100% (L.000~L.100) settable
Output high limit 輸出上限 0~199% (H.000~H.199) settable
Soft start 緩衝起動 0~199 sec(t.00~t.199) settable
Dielectric Strength 電介強度 Over 2.5KV
Insulation strength 絕緣強度 Over 100MΩ/500VDC
Operating temp 使用環境 -20° ~ +80°C, 35 ~ 85% RH
Housing material 外殼材質 Intensive PC+ ABS(UL-94V0)



產品尺寸


產品外型尺寸
產品尺寸



產品接線圖


產品接線圖



產品設定


功能設定

功能設定

參數設定

參數設定

手動輸出設定


Manual output status
手動輸出狀態		 Description
說明
手動輸出狀態 1.On the 「manual」 output status, Press △ or ▽ key to change the manual output vomlune
2.Press SET to finish setting
1.在手動輸出狀態中，按△或▽鍵可改變手動輸出量。2.按SET 鍵完成手動輸出量設定。

輸出量限制設定

輸出量限制設定

Note:

  1. > 「Un」: Output volume/輸出量
  2. > Setting range: Low limit=0~100%, High limit=0~199%/設定範圍：下限設定=0~100%，上限設定=0~199%
  3. > Low + high limit setting is suited to control the radial heating heater such as IR lamp.
    輸出量下限+上限設定適用於高輻射熱加熱器如紅外線加熱器。



其他相關資料


控制方向說明

Control method Phase angle control 相位控制 Zero cross control 零點控制
Output volume
輸出量		 10% Phase angle control 相位控制10%　 　
25% Phase angle control 相位控制 25%　 　
50% Phase angle control 相位控制 50%　 　
75% Phase angle control 相位控制 75%　 　
Feature 特性 1. Suited to control the inductive load or The variable
resistance load
(IR, Pure metal heater, Silicone carbonate heater or
Transformer)
2. The power factor cosθ <1
3. Higher harmonic noise
1. 適於控制電感性或變阻性負載
(紅外線加熱器，變壓器負載，純金屬或碳矽發熱體)
2. 功率因數小於1
3. 較高諧波干擾		 1. Suited to control the constant resistance load
or The capacity load. (Alloy heater or Capacitor)
2. The power factor cosθ=1
3. Lower harmonic noise
1. 適於控制定阻性負載或電容性負載
(合金類發熱體或電容器負載)
2. 功率因數等於1
3. 較低諧波干擾

緩衝起勁

緩衝起勁

脈衝起勁

脈衝起勁



多種輸入方式選擇


* 【Int.0】:4~20mA    * 【Int.1】:0~20 Ma    *【Int.2】:1~5V    * 【Int.3】:2~10V
* 【Int.4】:0~5V          * 【Int.5】:0~10V        * 【Int.6】: VR/10ΚΩ (103KB)


外部限制輸出量


Please use a Variable resistance (10kΩ/103KB) to adjust the maximum output volume.
請用可變電阻(10kΩ/103KB) 可調整最大輸出量。


故障排除

Alarm 警報 Description/說明 Checking/檢查
【nPEr】 Fuse break or phase loss
保險絲燒毀或欠相或無負載電源		 Please check load or power supply
請檢查負載是否短路或保險絲是否燒毀
【FnEr】 Cooling fan malfunction
冷卻風扇異常		 Please check the cooling fan
請檢查冷卻風扇是否異常
【Oh Er】 Over heat (120°C)
散熱器過熱超過120℃		 Please improve cooling condition
請改善散熱條件



安全注意事項



Warning

Potentially hazardous situation, if mishandling, may result in death or serious injury.
潛在危險，如果操作失當可能導致死亡或嚴重傷害。

  1. )Please confirm the input type and connection method with this controller, if not, it may esult in malfunction.
    請確認「輸入方式」與本控制器「輸入選擇」是否相符?接線是否正確?否則可能導致本控制器失控。
  2. )Please do not touch any terminal of this controller while power supply is supplied, if do, it may result in electronic shock.
    送電中，請勿碰觸本控制器任何接線端子以避免觸電。
  3. )「Power supply system」must to be shutdown before renew the fuse, if not, it may result in electronic shock.
    更換保險絲前，請務必關閉電源系統以避免觸電。
  4. )Please rated the load current within the specified value, if not, it may result to burn up this controller or fuse.
    負載電流請勿超過額定電流，以避免保險絲或本控制器燒毀。
  5. )Please tighten the screw terminal over 100kg-cm, if not, it may result to burn up this controller or fuse.
    請務必鎖緊端子螺絲，扭力須超過100kg-cm，否則可能導致本控制器或保險絲燒毀。
  6. )If this controller is burned up, it may be in short circuit condition or malfunction, please settle an independent alarm system to ensure safety protection, if not, it may result in a serious accident.
    本控制器燒毀後可能是短路或失控狀態，請加裝獨立警報系統以確保安全，否則可能造成嚴重意外事故。
