產品特點

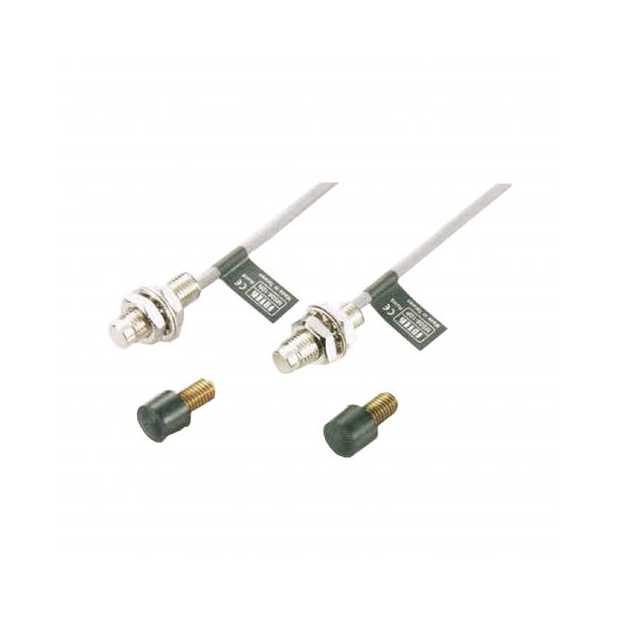

電磁式霍耳感應器
-
結構緊湊且堅固： 採用高穩定性結構設計，適用於嚴苛環境，具有優越耐用性。
-
高可靠性與保護回路： 配備保護電路，提供電路安全性，有效避免因外部因素造成的故障。
-
無接點固態輸出： 支援最大150 mA輸出，確保穩定性與持久性，適合多樣化應用需求。
-
高速響應頻率： 具備1.2K Hz的高速響應能力，適合需要快速反應的應用場景。
產品規格
| Model | MS08-10N | MS08-10P |
|---|---|---|
| Output method | NPN | PNP |
| Sensing distance 感應距離 | 8~12mm(with MS-M6) | |
| Response frequency 響應頻率 | 1.2K Hz min. | |
| Operating voltage 工作電壓 | 10~30 VDC | |
| Power ripple 電源漣波 | 20% of Vp-p max. | |
| Output current 輸出電流 | 150mA max. | |
| Current consumption 消耗電流 | 10mA max | |
| Residual voltage 殘餘電壓 | 0.8V max. | |
| Leakage current 洩漏電流 | 0.1mA | |
| Hysteresis 應差 | 20% of sensing distance max. | |
| Thermal drift 溫度飄移 | 20µm / °C max. | |
| Voltage drift 電壓漂移 | 2.0µm / V max. | |
| Protection circuit 保護回路 | Short-circuit & Polarity reversed protection | |
| Operating Temperatur 工作溫度 | -25°C~+80°C | |
| Operating humidity 工作濕度 | 35%~95% RH | |
| Protection class 保護等級 | IP - 67 | |

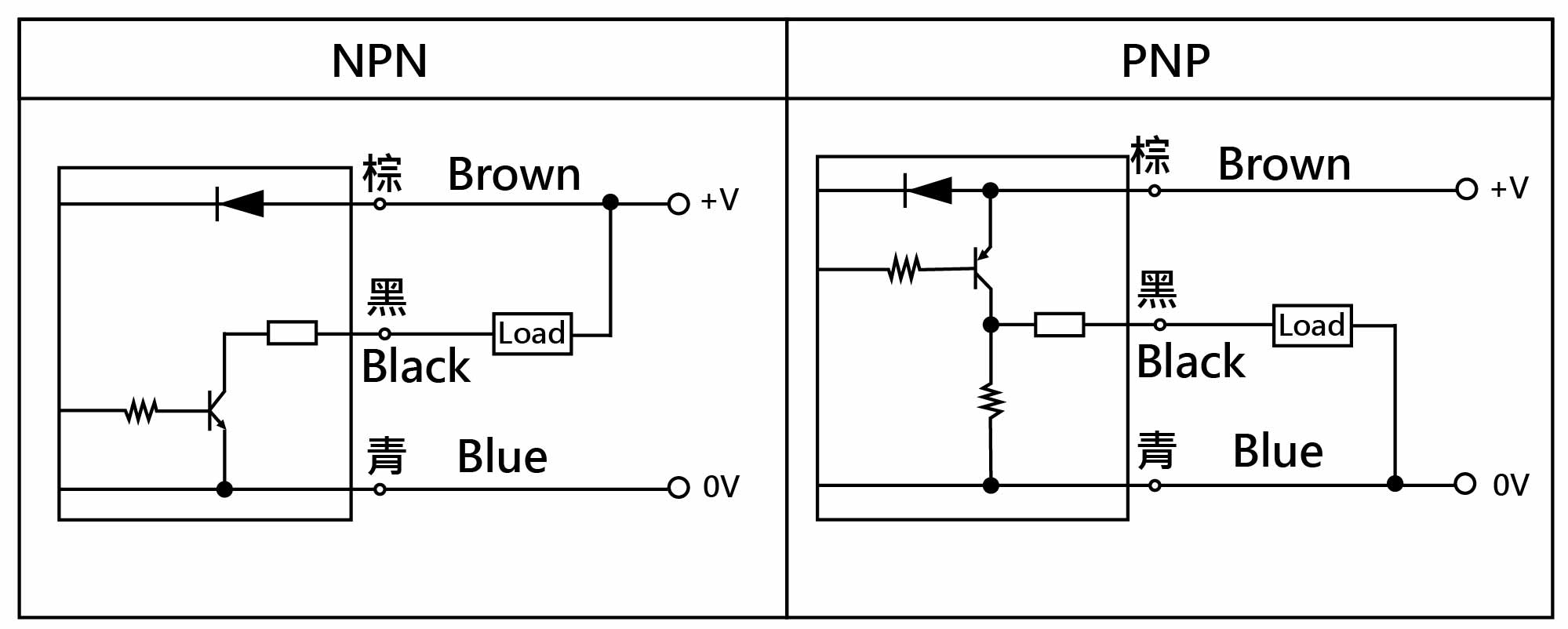

產品回路與接線圖
產品尺寸

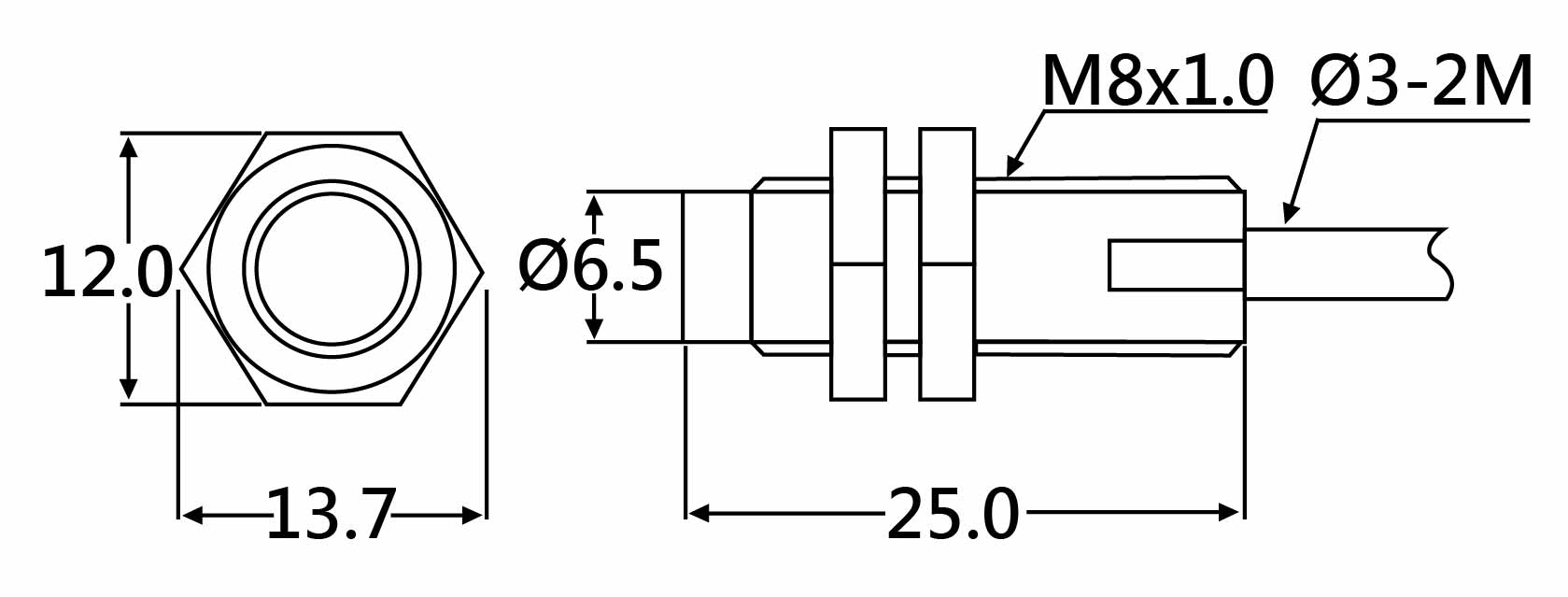

外型

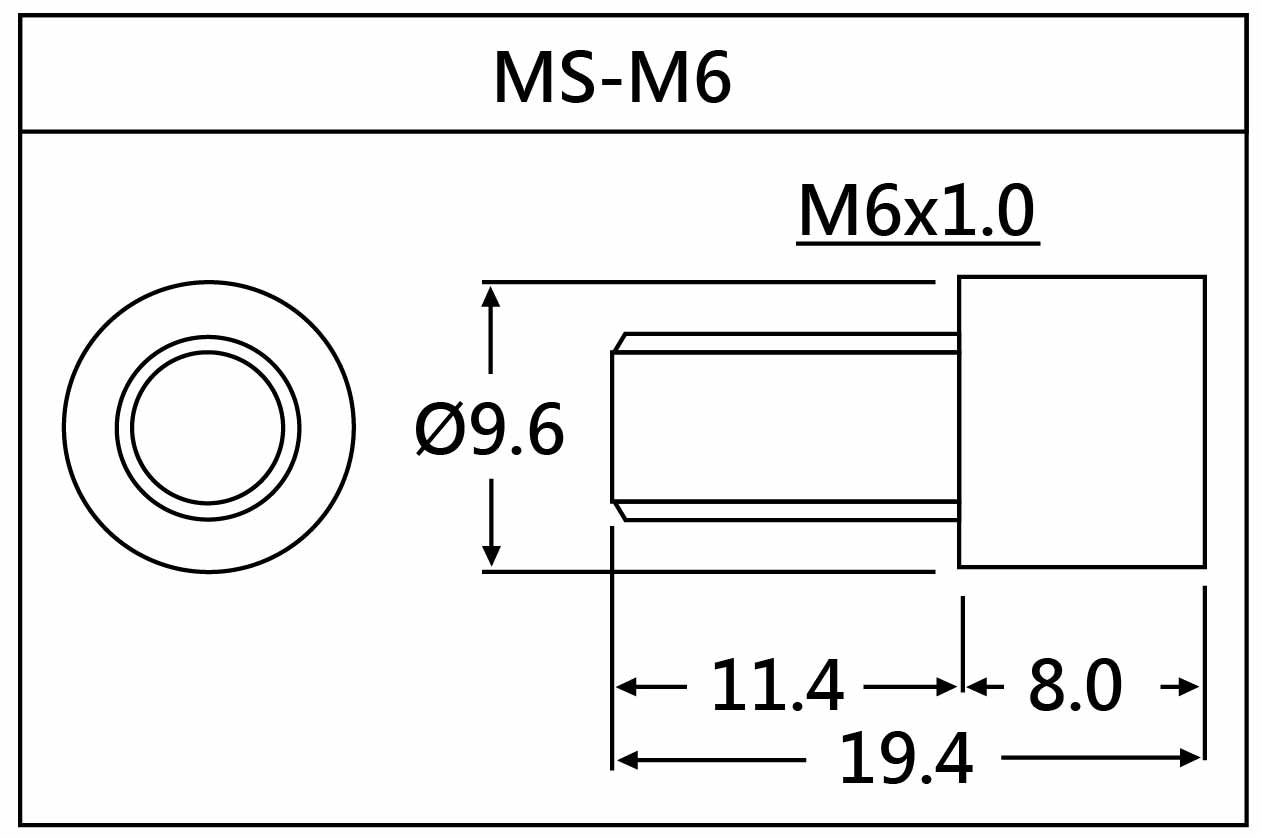

磁鐵
