產品特點

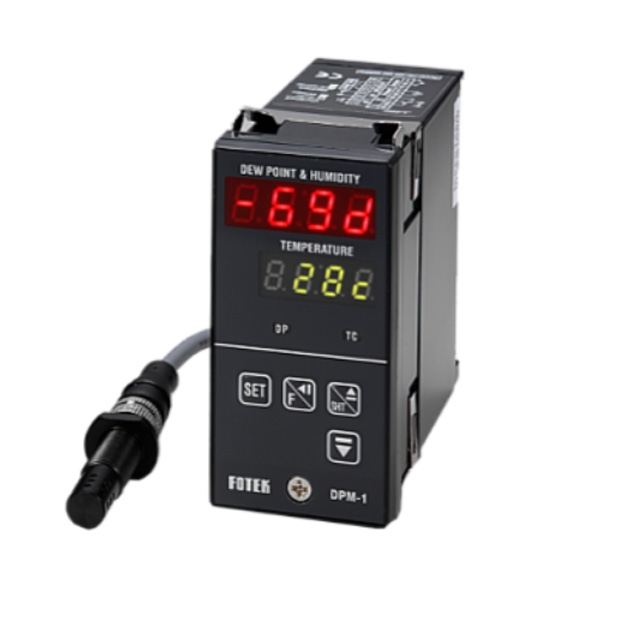

濕度/溫度/露點計
-
三合一功能：集露點計、濕度計和溫度計於一體，功能整合實用。
-
可調參數設定：支援露點和溫度的參數設定，適應多樣測量需求。
-
最低露點顯示：可顯示最低露點溫度至-69°C，滿足高精密需求。
-
多樣化顯示選擇：用戶可選擇顯示「露點/溫度」或「濕度/溫度」，操作靈活便捷。
產品規格
| MODEL 型號 | DPM-1 | DPM-2 | DPM-1-S | DPM-2-S |
| OUTLINE 外型 | 48 x 96 | 96 x 48 | 48 x 96 | 96 x 48 |
| POWER SUPPLY 工作電壓 | 90~265 VAC, 50/60 Hz/5 VA MAX. | |||
| SENSOR 1 測溫體 | K, JOR PT TYPE | |||
| SENSOR 2 相對濕度感測器 | RELATIVE HUMIDITY SENSOR <0.800VDC~3.800VDC> | |||
| TEMP OUTPUT 溫度控制輸出 | RELAY 1c <5A/250VAC> | |||
| DEW POINT OUTPUT 露點控制輸出 | RELAY 1a <5A/250VAC> | |||
| CONTROL METHOD 控制方式 | ON/OFF | |||
| DP/RH TRANSMITTER 露點濕度再傳送 | NON | 4~20mA | ||
| RANGE OF HUMIDITY 濕度顯示範圍 | 0.0%~99.9% | |||
| RANGE OF DEW POINT 露點顯示範圍 | - 69℃~20.0℃ | |||
| RANGE OF TEMPERATURE 溫度顯示範圍 | 0℃~999℃ | |||
| ACCURACY OF DISPLAY 顯示精度 | ± (0.1% OF F.S. + 1 DIGIT) | |||
| SETTING RANGE 設定範圍 | ±99 | |||
| TEMPERATURE SHIFT 溫度修正 | ±9.99 | |||
| HUMIDITY SHIFT 濕度修正 | ±9.99 | |||
| RESPONSE TIME 反應時間 | 1 SEC | |||
| MEMORY METHOD 記憶方式 | EEPROM | |||
| INSULATION RESISTANCE 絕緣強度 | OVER 50ΜΩ | |||
| DIELECTRIC STRENGTH 耐壓強度 | OVER 2.5 KV/ 1 MINUTE | |||
| OPERATING CIRCUMSTANCE 使用環境 | 20℃~75℃; 35%~85% RH | |||
| EMC STANDARD | ESD: 8 KV AIR CHARGE < LEVEL 3>/EN-61000-4-2 | |||
| BURST TEST: 2 KV/EN61000-4-4 | ||||
產品顯示

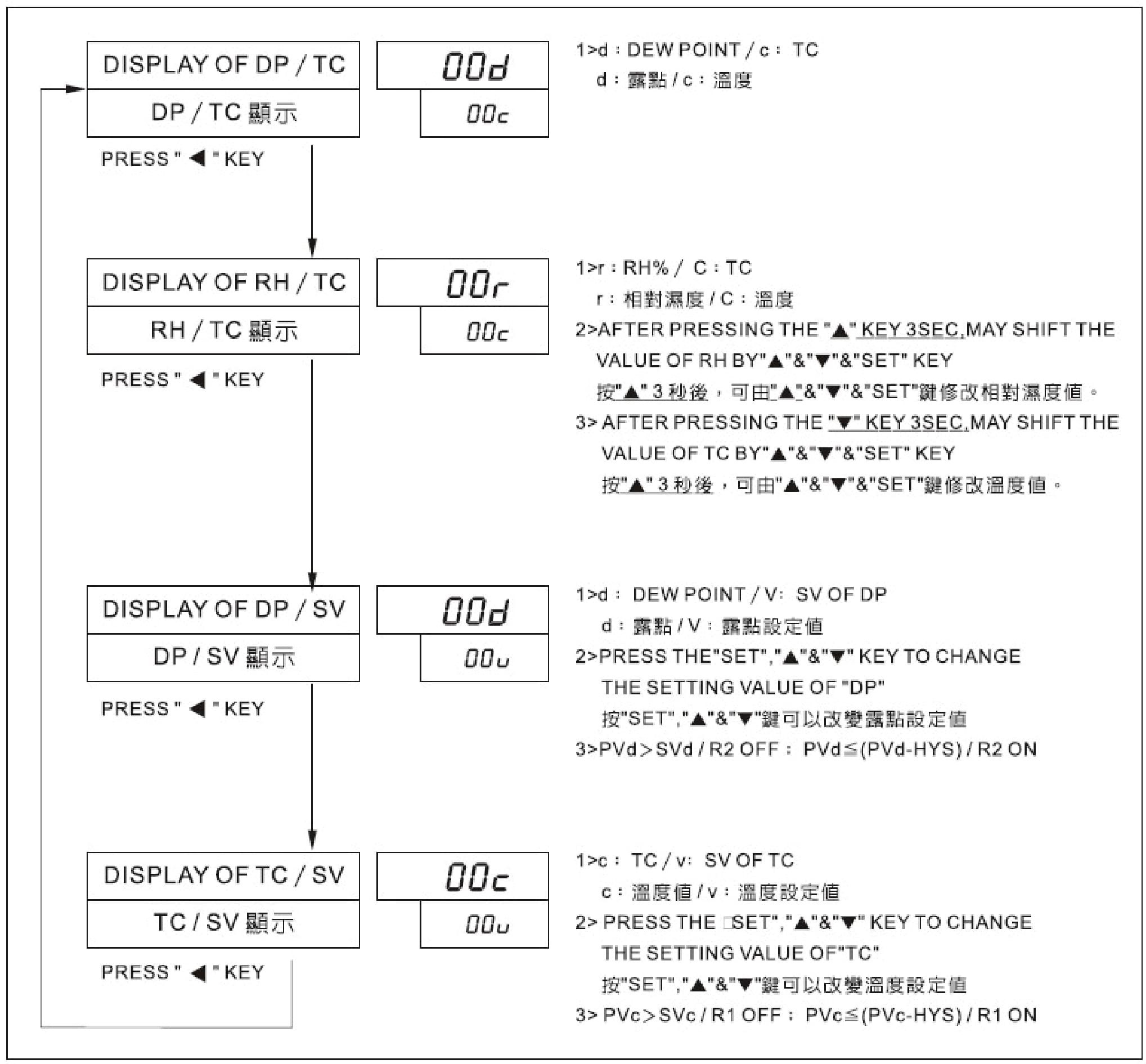

顯示選擇
如何修正濕度顯示值
THE DISPLAY VALUE OF RELATIVE HUMIDITY MAYBE DIFFERENT FROM THE ACTUAL VALUE, PLEASE SELECT THE RH/TC MONITOR STATUS, AFTER PRESSING HTE “ " KEY 3SEC, MAY SHIFT THE VALUE OF RELATIVE VALUE <RH>BY“▲ ",▼"OR"ET"KEY.
相對濕度顯示值和實際值可能有誤差，可以在”濕度/溫度”監視狀態中, 按”▲ “鍵3秒後可以”▲ “，”▼”或”SET”鍵修改相對濕度值。
產品設定

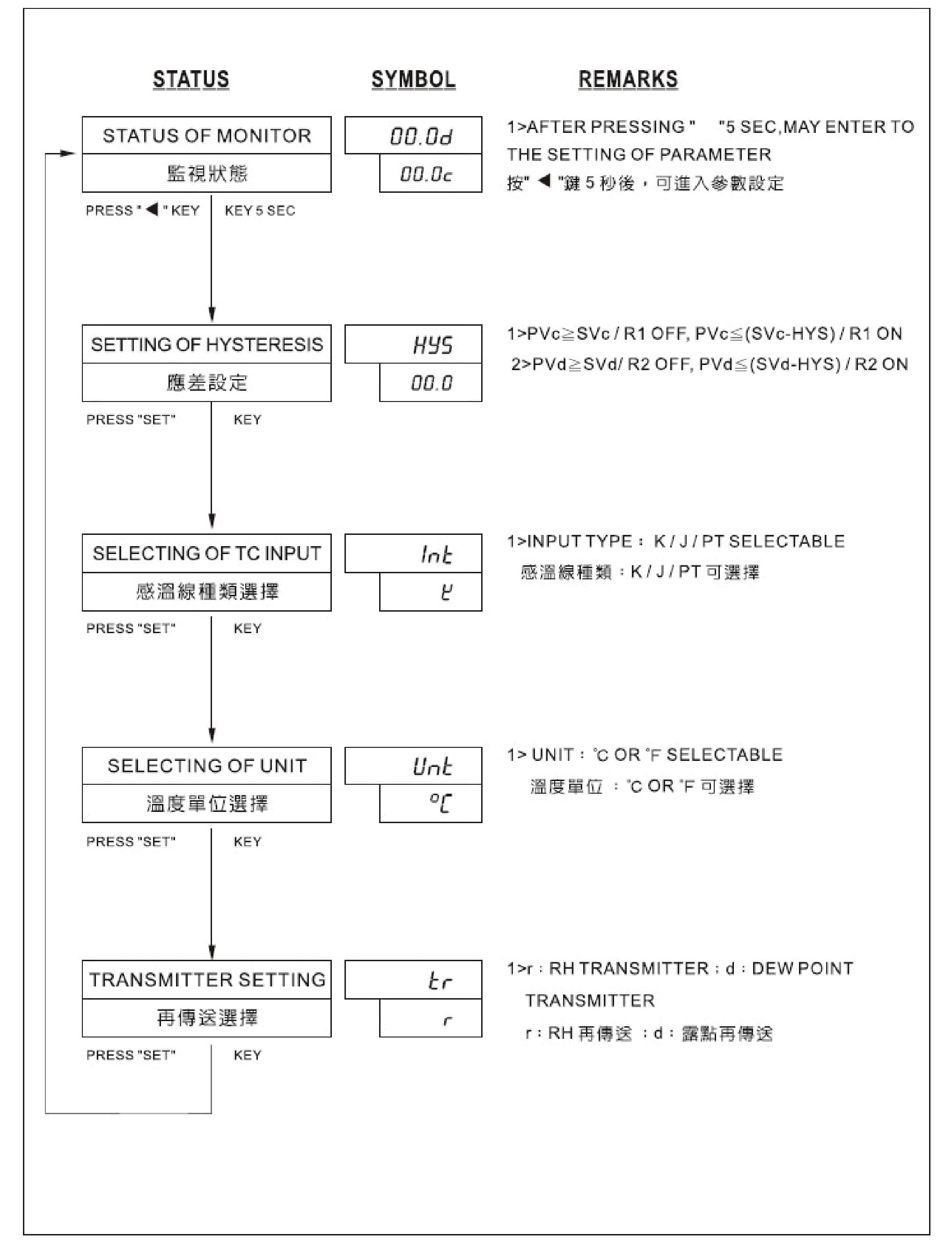

參數設定

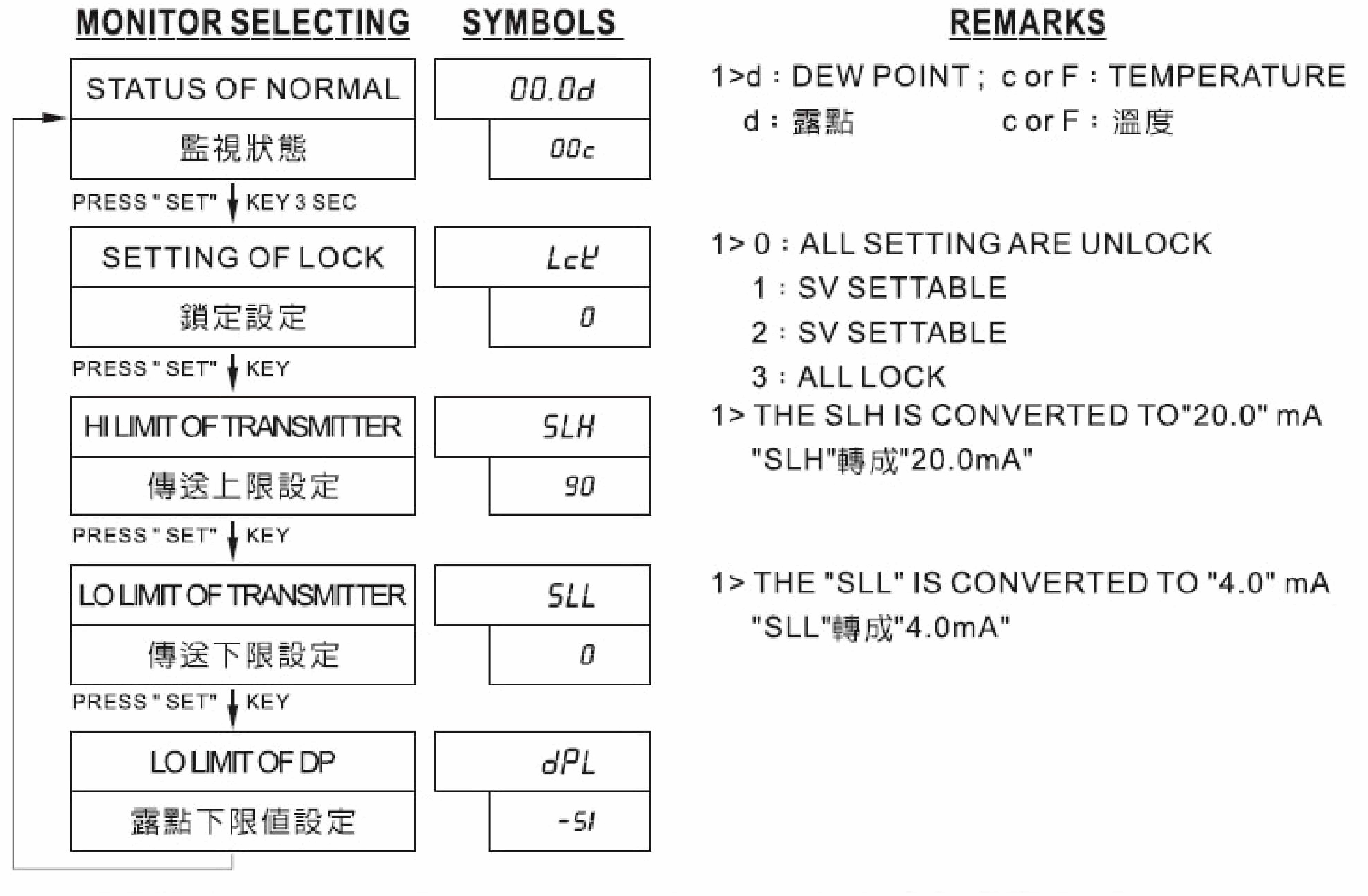

傳送設定

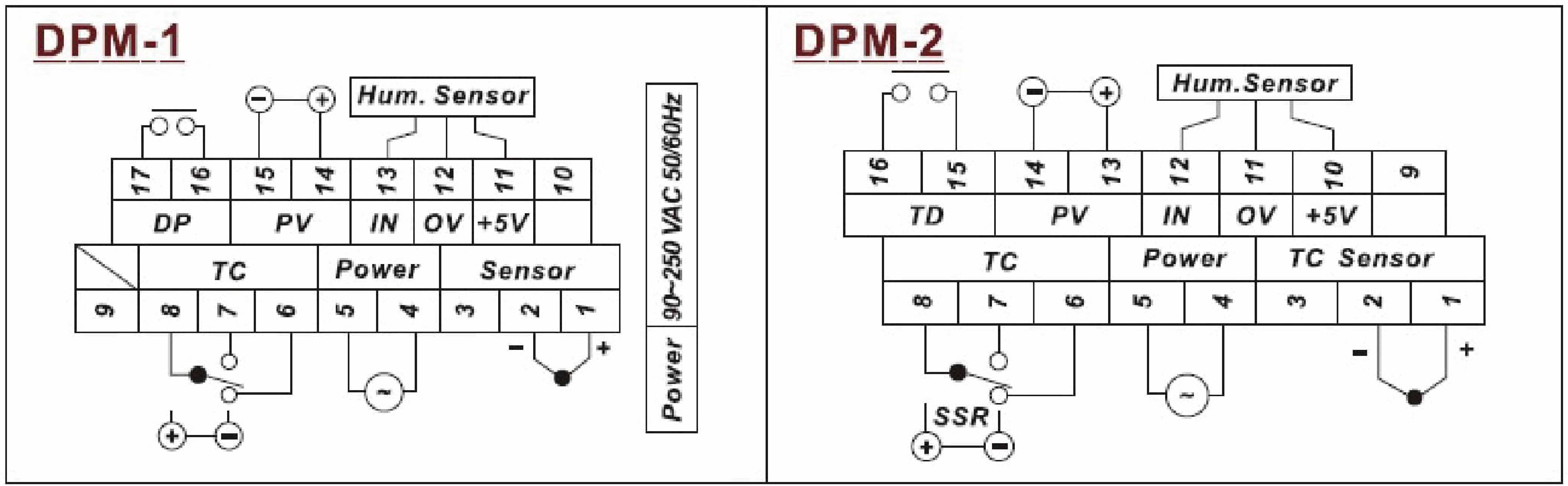

產品接線圖

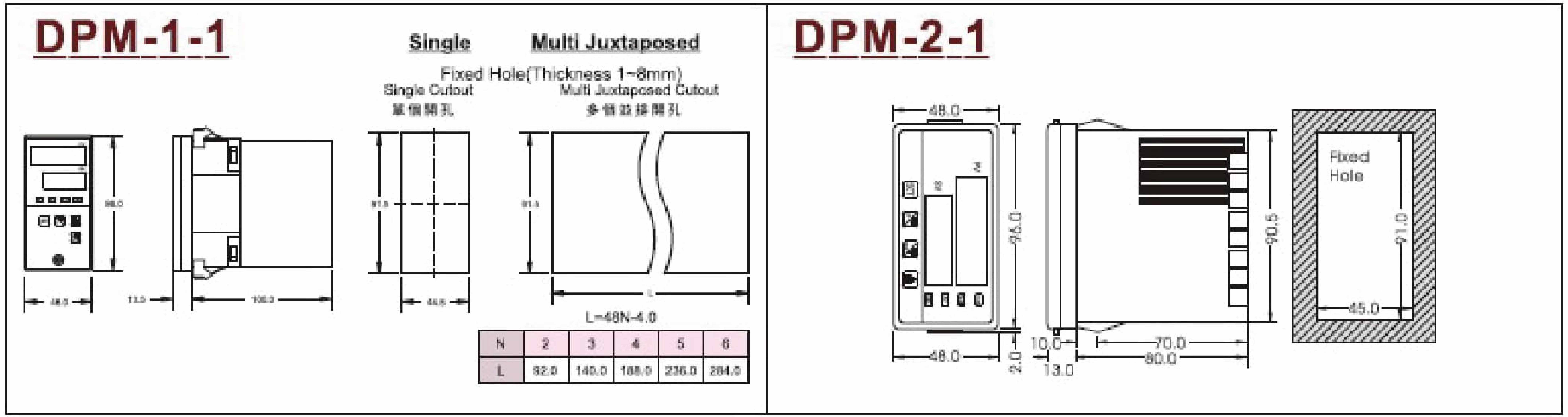

產品外型尺寸
-

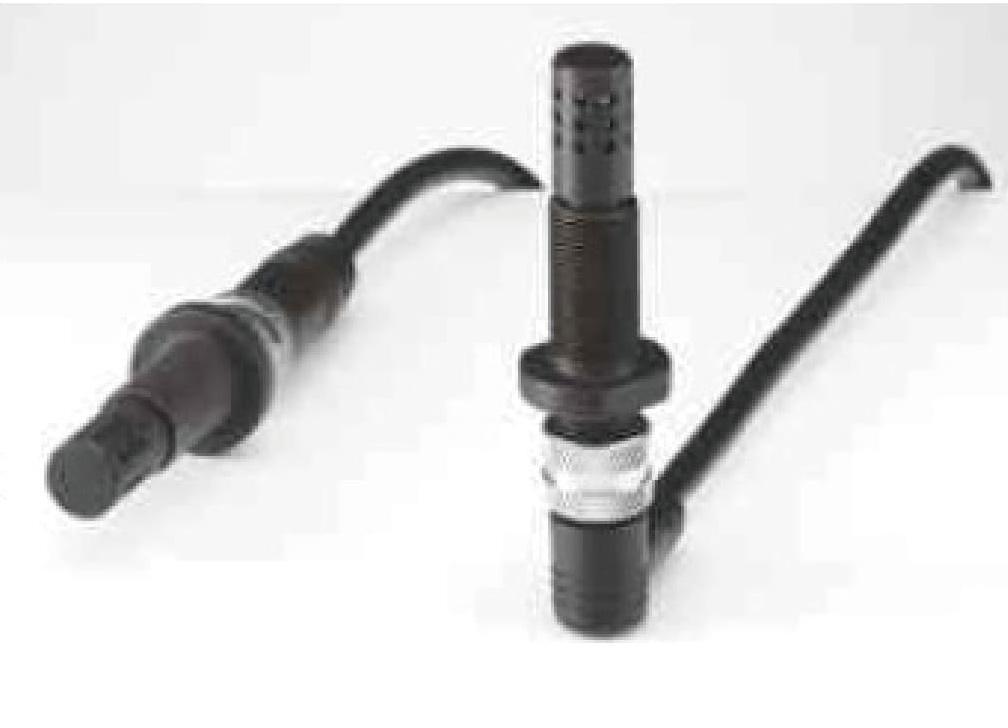

電壓線性輸出：相對濕度的測量對應線性輸出，確保精確穩定的數據轉換。
-
高精度測量：具±2.0% RH的測量精度，可滿足高標準需求。
-
快速應答：響應時間僅15秒，適用於需要即時反饋的應用場合。
-
高穩定性與低飄移特性：測量結果穩定，長期使用中保持可靠性。
-
抗化學腐蝕：具有優良的抗化學性，適合在腐蝕性環境中操作。
產品規格
| MODEL 型號 | HS-1 | HS-2 | ||
|---|---|---|---|---|
| OPERATING VOLTAGE 工作電壓 | 4.0V DC~5.5VDC | |||
| CURRENT CONSUMPTION 耗電流 | 200 μ A TYPICAL | |||
| OPERATING HUMIDITY RANGE 濕度範圍 | 0~100% RH, NON-CONDENSING | |||
| RH ACCURACY RH精度 | ± 2.0% RH | |||
| RH LINEARITY 線性度 | ± 0.5% RH | |||
| RH HYSTERESIS 應差 | ± 1.2% RH OF FS | |||
| RH REPEATABILITY 重復性 | ±0.5% | |||
| RH RESPONSE TIME 響應時間 | 15 SEC IN SLOWLY MOVING AIR @ 25°C | |||
| RH STABILITY 穩定性 | ± 1.0% RH TYPICAL AT 50% RH IN 5 YEARS | |||
| CONNECTION METHOD 出線方式 | M12 CONNECTOR | |||
| OPERATING TEMPERATURE 工作溫度 | - 40℃~85℃ | |||
| COMMENT 注意事項 | LIGHT SENSITIVE, SHIELDED FROM BRIGHT LIGHT | |||

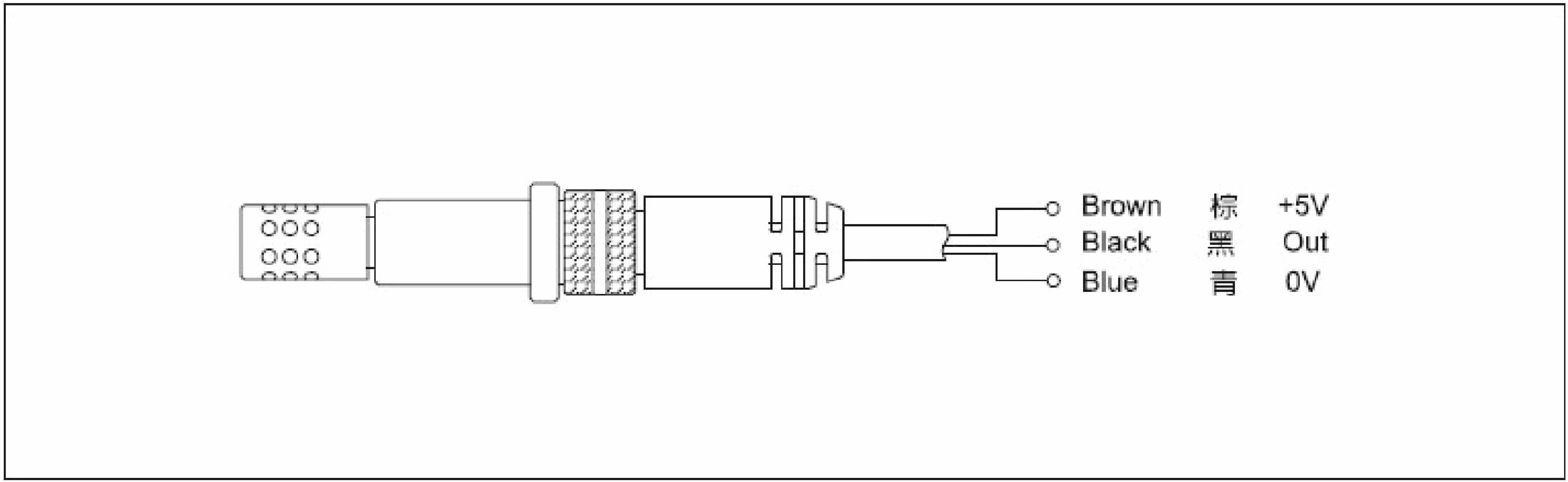

產品接線圖

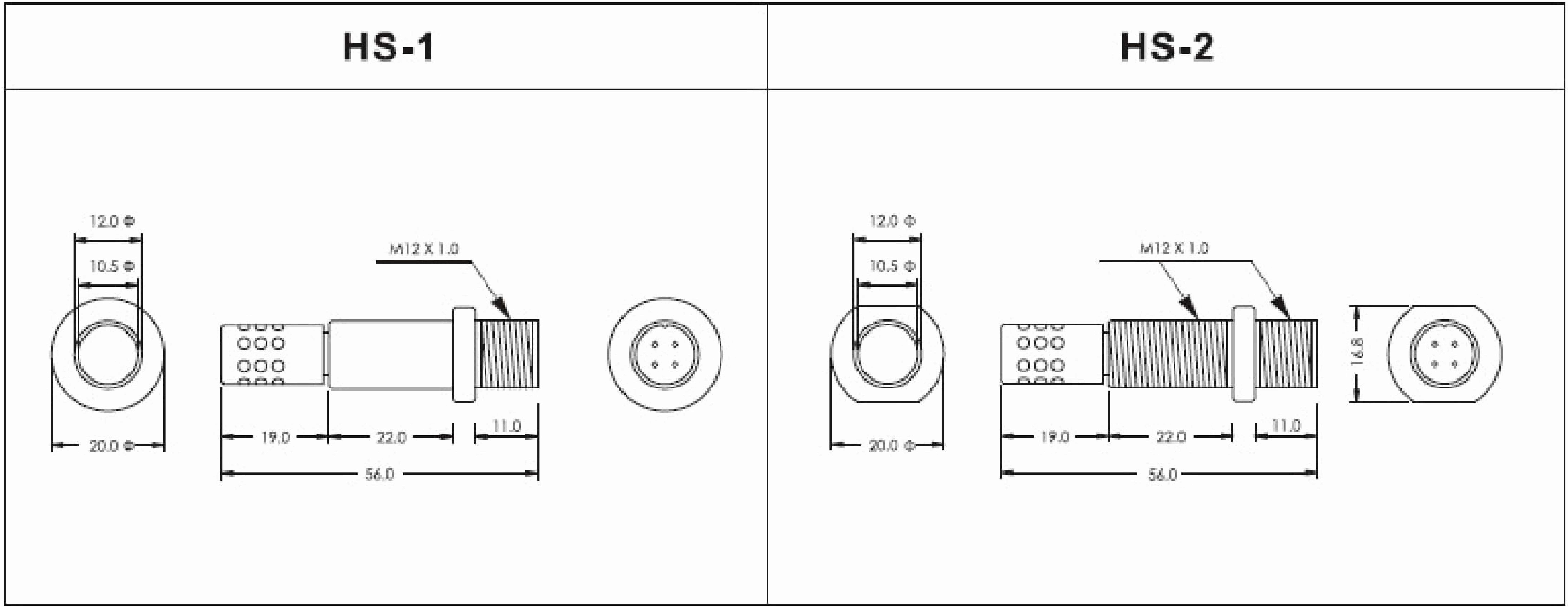

產品外型尺寸
