FOTEK - H5系列 DIN48×48型 - 力通

H5系列DIN48×48型具斷線警報指示燈及冷接點補償功能，適用於-20℃~+60℃環境。設定精度低於1.0%，採用PFD控制方式，實現高精度溫控，穩定可靠。

數量 :

－＋

加入詢價車

詳細介紹

產品特點

H5系列DIN48X48
目錄下載(繁體)

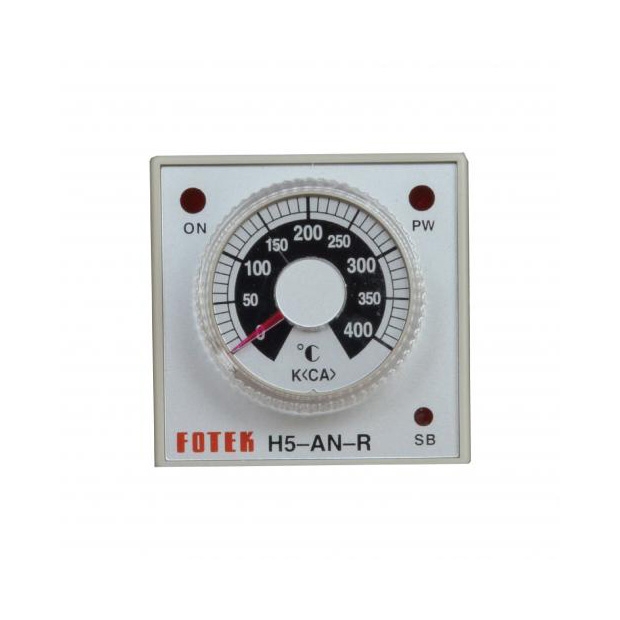

H5系列 DIN48×48型

警報功能：全系列配備斷線警報指示燈，快速提示異常狀態，提升系統安全性。
冷接點補償：內建冷接點補償功能，可穩定運行於-20℃至+60℃的廣泛溫度範圍，應對多變環境。
高設定精度：具備低於1.0%的設定精度，適合需要高精確度的應用場合。
控制技術：採用PFD（Proportional-Fuzzy-Derivative）控制方式，精確穩定地控制溫度，保障性能穩定。

產品規格

Model 型號	H5 - AN - ☐☐ - ☐
Sensor Type 感溫線	K<CA>orJ<1C>or PT-100Ω
Control Method 控制方式	P+D ON/OFF or ON/OFF
Output Method 輸出方式	Relay < 5A/250 VAC > or Voltage < 20 mA/12V >
Cycle Time 動作週期	2 sec or 20 sec
Degree Unit 單位	℃
Power Supply 工作電壓	110/220 VAC 20%, 50/60Hz
Current Consumption 耗電流	2.5 VA max.
Insulation Resistance 絕緣阻抗	100ΜΩ / 500 VDC
Dielectric Strength 耐壓強度	2.5 KV/1 min
Vibration Resistance 抗振動	10~55 Hz/1.5mm, 2Hrs
Operating Temp/Hum 工作環境	-20~+60 C; 35%~85% RH
Weight 重量	Appr. 185g

型號索引

H5 - AN - PT - R 4 - S
① ② ③ ④⑤ ⑥

① Series 系列
H5 series
② Method of Setting 設定方式
AN = Trimmer Type
③ Type of Sensor
NOU = K Type
J = J Type
PT =PT Type
④ Method of Output 輸出方式
R = Relay < 5A/250 VAC >
V = Voltage < 20mA/12 VDC >
⑤ Range of Setting 設定範圍
1=0~100
2=0~200
4=0~400
⑥ Method of Control 控制方式
Non = P+D ON/OFF
S = ON/OFF

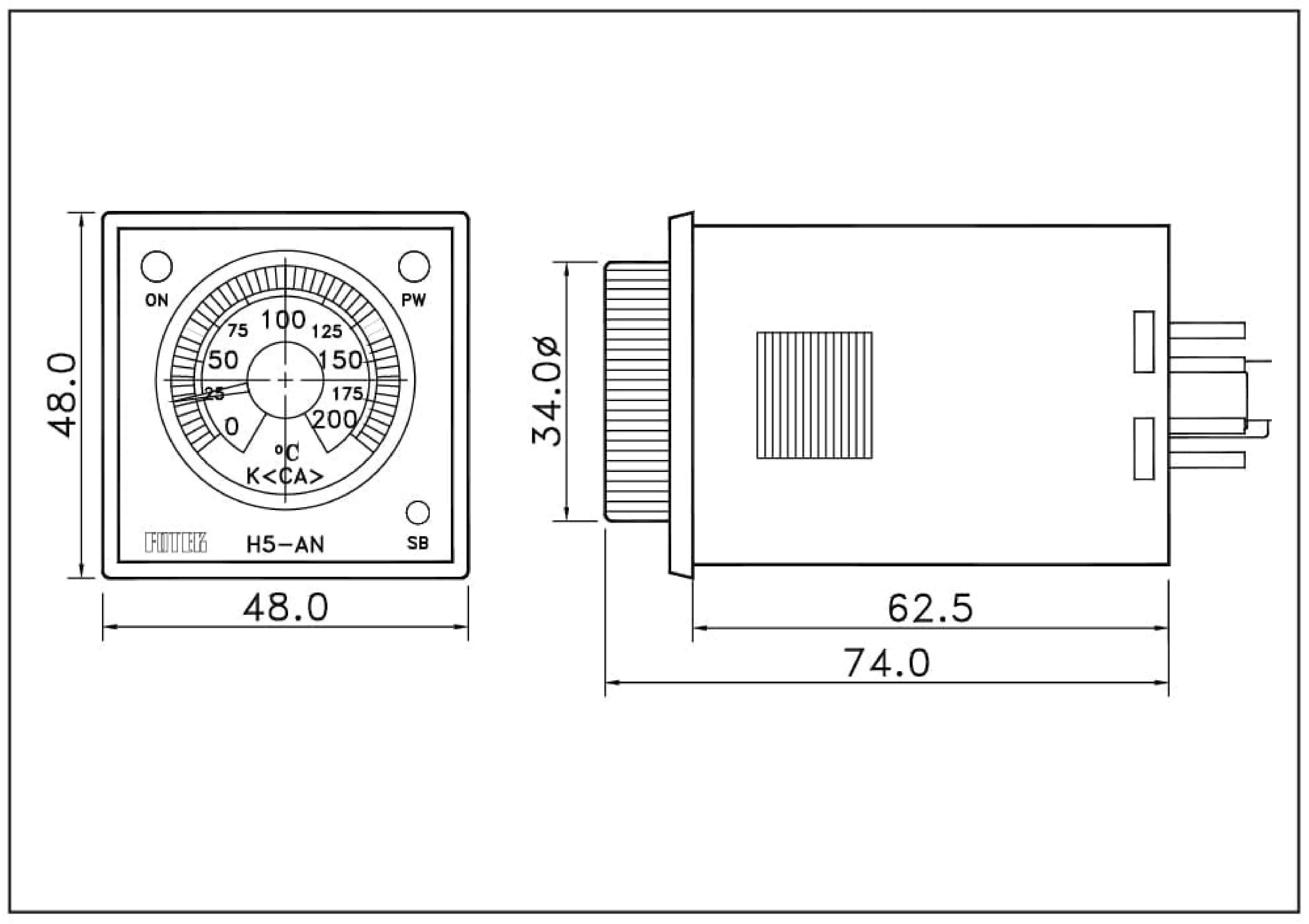

產品尺寸

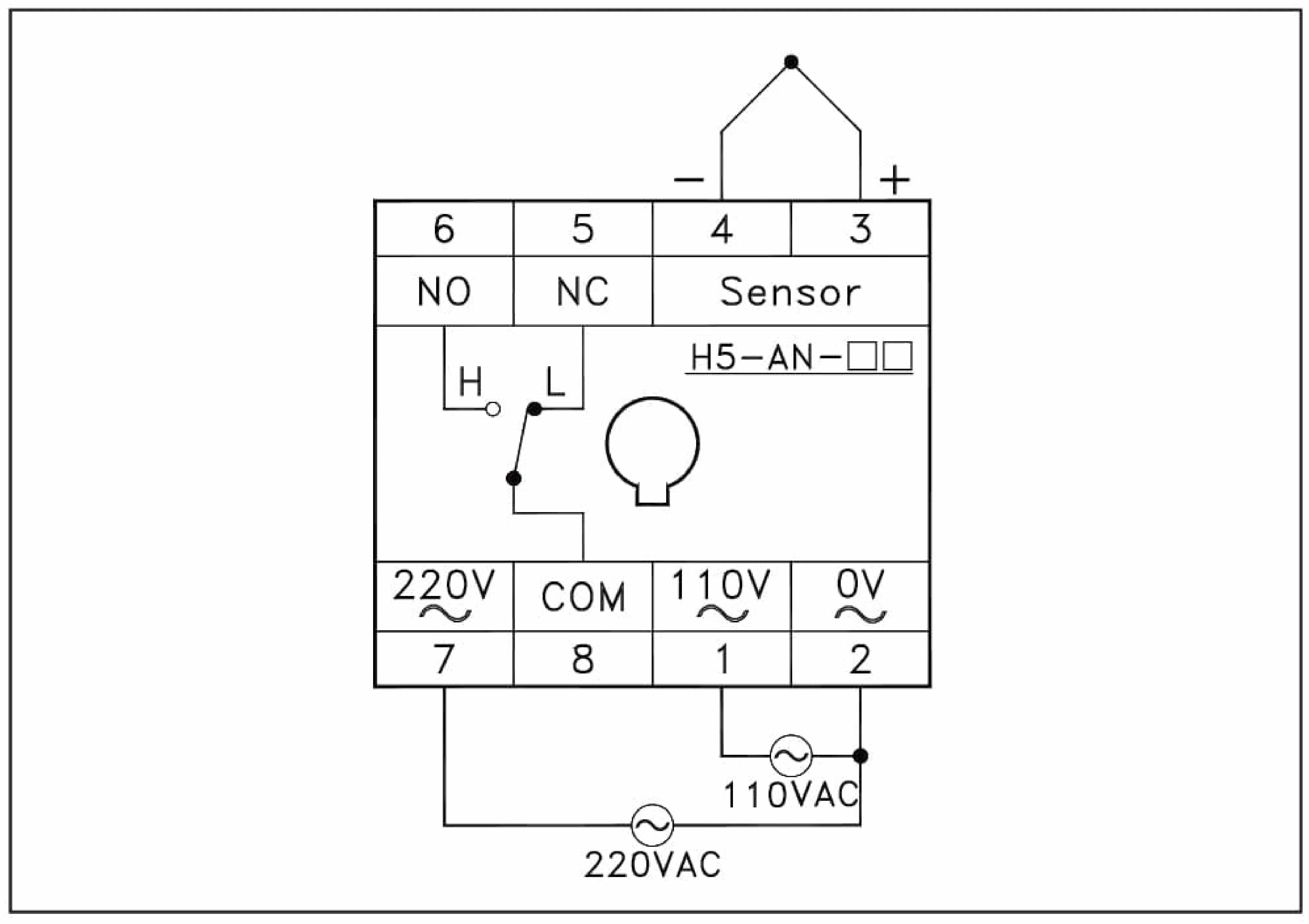

產品接線圖

其他相關資料

控制輸出

ON/OFF LED Turn to Green Color, Control Output Turn ON. 綠色動作燈，表示控制輸出動作。
ON/OFF LED Turn to Red Color, Control Output Turn OFF. 紅色動作燈，表示控制輸出復歸。
but, Linear Output Type That ON/OFF LED Turn to Green Color. 但，線性輸出型，動作燈亮綠色。

(SB)測溫體斷線指示燈

SB LED Turn ON when Sensor Break 測溫體斷線時，SB燈會亮著。

(AL)待機/過熱警報

(HB)加熱器斷線警報

Heater Break Alarm Output Turns ON when the Current of Heater Lower than Setting Value that may set at Front Panel. (0.5A~25A standard/1.0A~50A Optioned)
當加熱器電流低於設定值時，加熱器斷線警報即動作，設定值可在面板設定，標準0.5A~25A,訂做 1.0A~50A

Illustration 說明

P+D ON/OFF

ON/OFF (S)

Proportion
