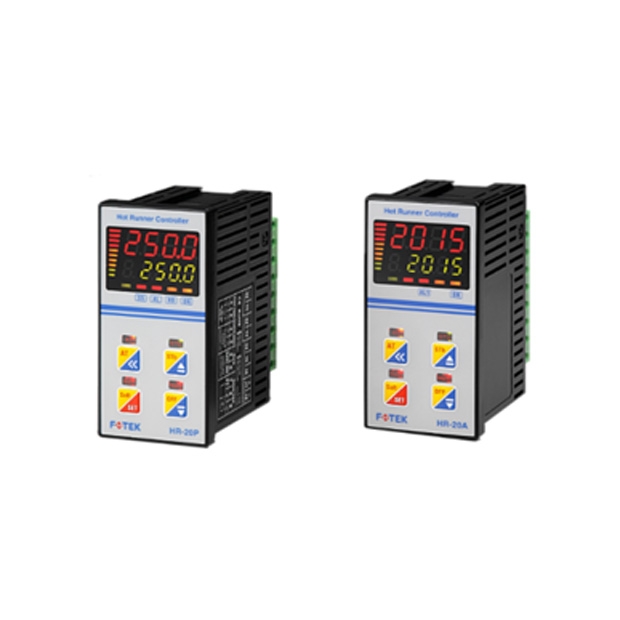

FOTEK - 熱流道控制器 - 力通

FOTEK - 熱流道控制器 - 力通

熱流道控制器採用數位SCR控制，提供快速升溫及射嘴恆溫功能，內建高速負載短路偵測，操作簡化且功能全面。具備緩啟動、簡易關機、待機模式、簡易自動演算、手動控溫及加速升溫(Boost)功能，適用於多樣化需求。
－ ＋
加入詢價車
/
詳細介紹

產品特點



熱流道控制器
目錄下載(繁體)



  熱流道控制器




主要特色 :

  1. 數位SCR控制：能快速升溫並保持射嘴的精準恆溫控制。

  2. 高速負載短路偵測功能：獨特設計，可即時偵測短路情況，保護系統安全。

  3. 簡化操作程序：專為熱流道設計，簡化使用流程，方便操作。




主要功能：

  1. 緩啟動控制：啟動過程更加平滑，保護設備及系統。

  2. 簡易關機功能：方便快捷地完成關機，提升使用便利性。

  3. 待機功能：節能設計，適用於非操作時間。

  4. 簡易自動演算功能：智慧化計算控溫需求，提升操作效率。

  5. 手動控溫：提供用戶靈活調整溫度的選擇。

  6. 加速升溫功能 (Boost)：快速加熱模式，縮短升溫所需的時間。



產品規格




Type 型式 標準型 標準通訊型 短路偵測型 短路偵測通訊型
Model 型號 HR-20A HR-20A-RS HR-20P HR-20P-RS
Communication 通訊 Non RS-485 Non RS-485
Detection 偵測功能 感溫線斷線/感溫線反接 感溫線斷線/感溫線反接/
負載短路偵測/輸出短路偵測
Special function 特殊功能 緩啟動/待機/停機/手動控制
Control method 控制方式 PID+Fuzzy SCR 相位控制 (線性半波相位控制：50/60Hz自動偵測)
Rated current 額定電流 16A/250VAC max.
Road voltage 負載電壓 90~265VAC 50/60Hz
Output method 輸出方式 Triac (40A/600VAC)或Relay(5A/250VAC)可選擇
Operating voltage 工作電壓 90~265VAC 50/60Hz
Protection fuse 保險絲 16A/250VAC
Alarm output 警報輸出 Relay (5A/250VAC)
Thermocouple 感溫線 K/J可選擇 (出廠設定J type)
Display range 顯示範圍 -999~9999或-99.9~999.9可選擇
Accuracy of display 顯示精度 ±(0.1% OF F.S.+1 DIGIT)
Setting range 設定範圍 -999~9999或-99.9~999.9可選擇

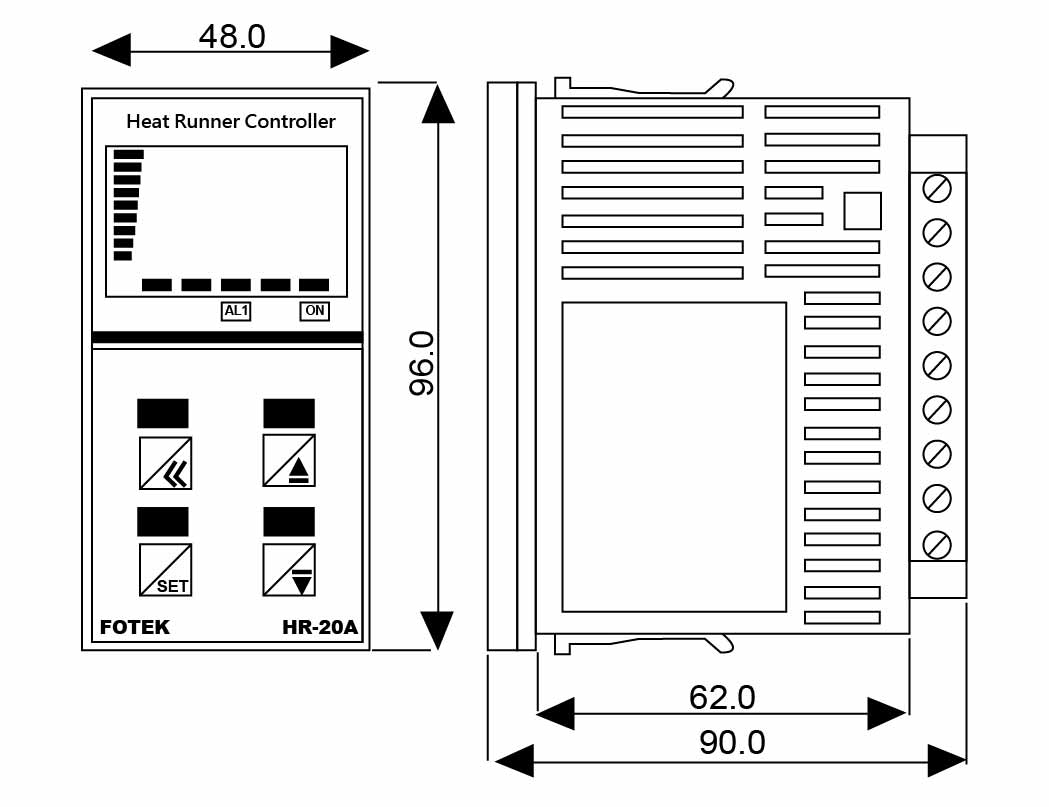

產品外形尺寸


產品尺寸

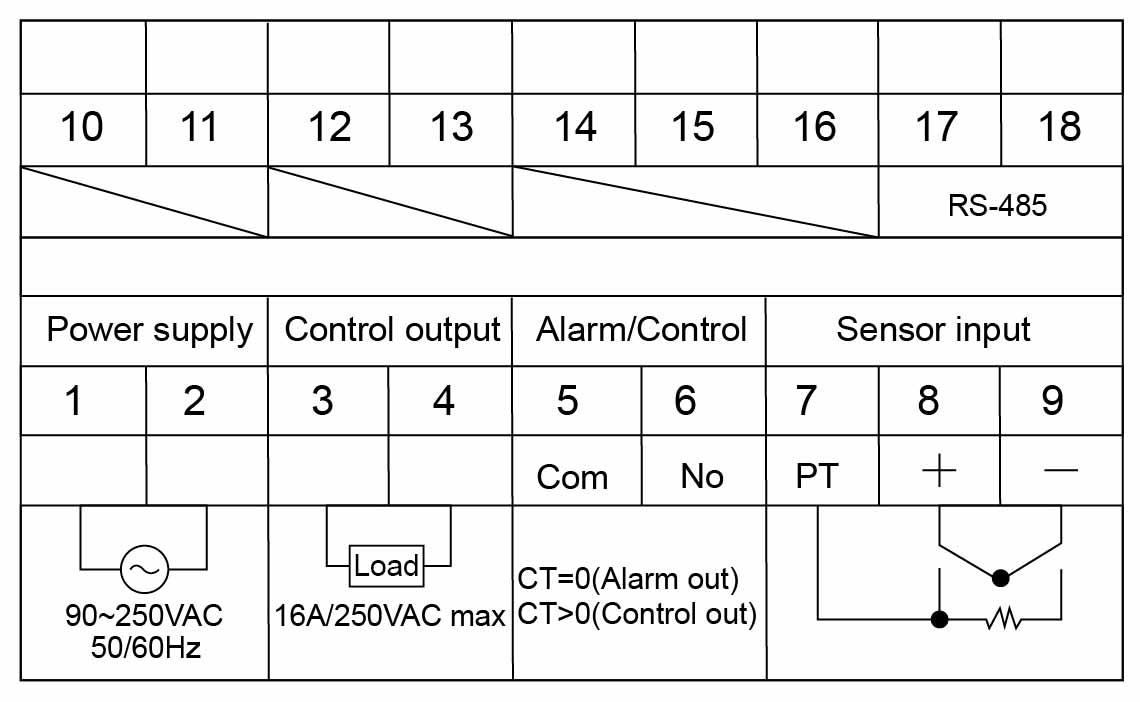

產品接線圖


產品接線圖



產品模式與設定

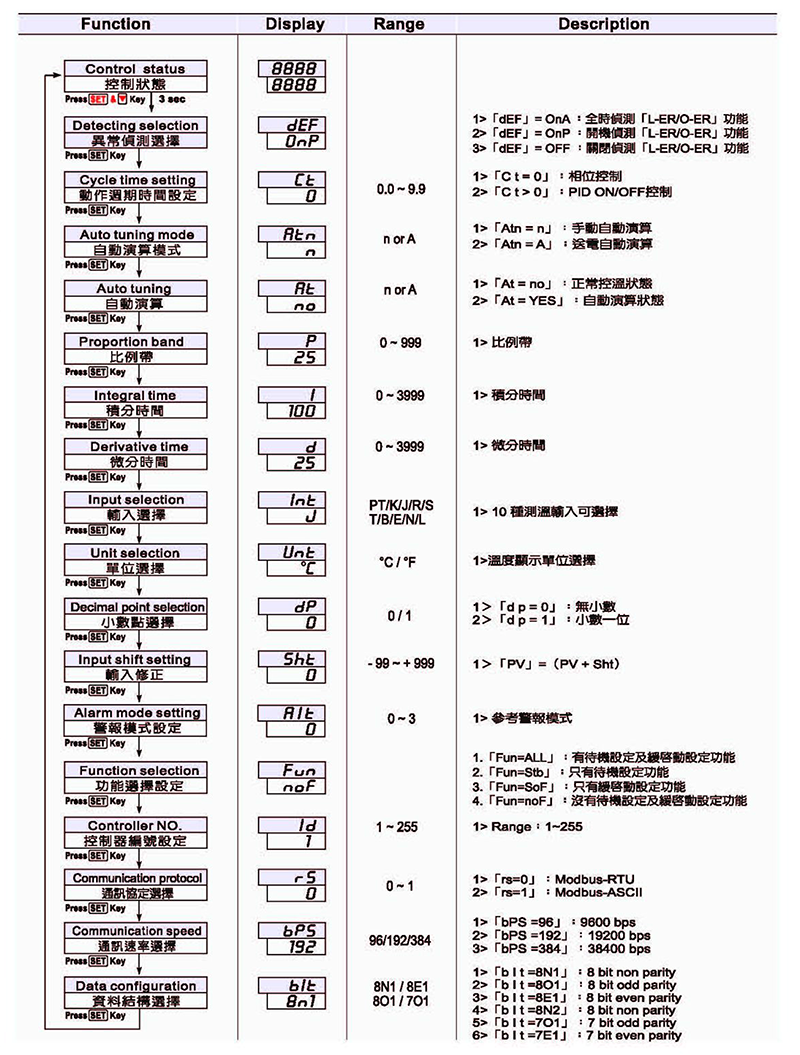

參數設定

參數設定

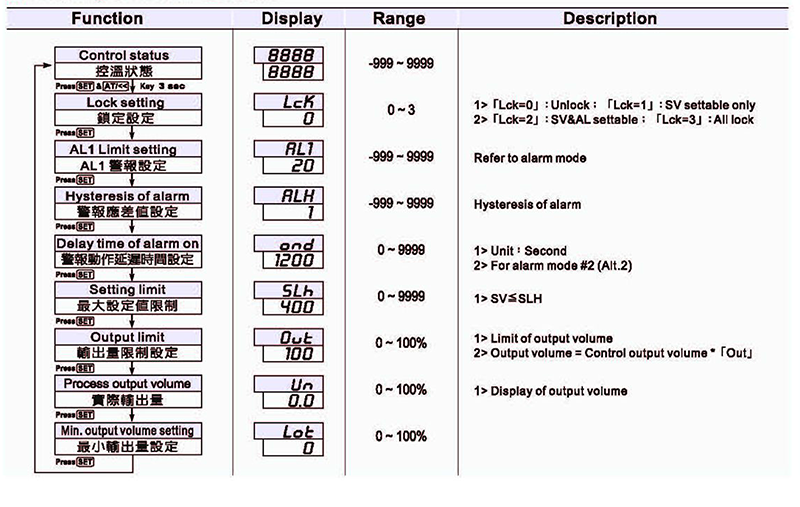

警報設定

警報設定

警報模式

ALT.0:無警報輸出
ALT.1 : PV > (SV+AL1) →AL1 ON；SV交替顯示SV值及 OhAL
ALT.2 : 加熱異常警報(加熱器斷線偵測)；開機或ON/OFF或改變設定值重新計時
PV< (SV-AL1)→超過「Ond」時間AL1ON；SV交替顯示SV值及OhAL
PV> (SV+AL1)→超過「Ond」時間AL1ON；SV 交替顯示SV值及HbAL
※ (SV-AL1-ALH) ≤PV≤ (SV+AL1-ALH)即解除警報延遲動作限制，PV< (SV-AL1) 或PV> (SV+AL1) 警報立即動作。
ALT.3 : 第一週不動作；(SV-AL1-ALH)≤PV≤(SV+AL1-ALH)→ AL OFF；PV≥ (SV-AL1-ALH) 解除第一週不動作限制。
PV> (SV+AL1)→AL1 ON；SV交替顯示SV值及 OhAL
PV< (SV-AL1) → AL1 ON；SV交替顯示SV值及HbAL(第一週不動作)
※ 開機或改變設定點或ON/OFF重新啟動第一週不動作限制。




其他相關資料


故障排除

異常
符號		 說明 異常排除 異常
符號		 說明 異常排除
FFF 感溫線斷線;
關閉輸出/手動解除		 檢查感溫線是否鬆脫 --- 感溫線反接;
關閉輸出/手動解除		 檢查感溫接線正負是否反接
O-Er 輸出短路;
關閉輸出/手動解除		 1.檢查輸出是否短路。
2.須關閉或按ON/OFF鍵解除。		 oHAL 超溫警報;
警報輸出/自動解除		 1.檢查警報設定值是否適當。
2.檢查輸出是否短路燒毀。
3.重新AT自動演算出最佳的PID值。
L-Er 負載短路或保險絲燒毀;
關閉輸出/手動解除		 1.檢查保險絲是否燒毀開路。
2.檢查加熱器是否短路。
3.須關電或按ON/OFF鍵解除。		 HbAL 低溫警報;
警報輸出/自動解除		 1.檢查警報設定值是否適當。
2.檢查加熱器是否開路斷線。
3.重新AT自動演算出最佳的PID值。


操作流程


1. Soft start (緩啟動) : rAp單位 : 度/分鐘 △SV>RAP
Soft start (緩啟動) : rAp單位 : 度/分鐘 △SV>RAP
1-1. 按SET 鍵3秒進入加熱速度設定狀態；「rAp」 = 0；不執行 Soft start (緩啓動)
1-2.「rAp」設定範圍 : 0 ~ 9999 或 0.0 ~ 999.9 度
1-3.「rAp」> 0；開機或ON/FF或改變溫度設定或待機切換正常控溫時執行 Soft start (緩啟動)
※ 解除 Soft start (緩啟動) : 執行Soft start中按「SET」鍵3秒可解除 Soft start (緩啟動) 狀態。

2.Stand by (待機) : 按▲3秒 (SV = SV2)
2.Stand by (待機) : 按▲3秒 (SV = SV2)
2-1. 按 stb/▲ 鍵3秒進入待機溫度設定狀態
2-2. 待機溫度設定狀態中按 SET 鍵進入待機時間設定狀態 ◀┐
2-3. 待機時間設定狀態中按 SET 鍵進入待機控溫狀態            │
2-4. 待機控溫狀態中按 SET 鍵進入待機溫度設定狀態   ────
* 「tnr」=0 : 開機時進入自動控溫；手動設定「待機控溫」時須手動解除「待機控溫」。
* 「tnr」>0 : 開機時進入待機控溫；計時到自動解除「待機控溫」進入自動控溫。
* 待機時間 (tnr) 範圍 : 0 ~ 999分鐘。
※ 解除Stand by (待機) : Stand by 狀態中按「▲」鍵3秒解除 Stand by，回復正常控溫。

3. Manual (手動控溫) :
3. Manual (手動控溫) :
>>> 按 OFF/▼+stb/▲ 鍵3秒→ SV顯示「n.000」，可設定手動輸出量及手動控溫
※ 解除Manual : 手動控溫狀態中按 OFF/▼ 鍵3秒解除手動控溫，回復正常控溫。

4. OFF (關機) :
4. OFF (關機) :
>>> 按 OFF/▼鍵3秒→SV顯示「OFF」進入關機狀態
※ 解除OFF : 關機狀態中按 OFF/▼ 3秒解除關機狀態，回復正常控溫。

5.「Boost」(加速升溫) : 按SET & STb/▲鍵3秒；SV = b.100 全輸出；放開即回復自動控溫
6. AT(自動演算) : 按AT/<< 鍵3秒進入自動演算狀態，亮起AT燈，SV值閃爍。
自動演算狀態中按 AT/<< 鍵3秒解除自動演算狀態，回復正常控溫。
7.參數設定:按 SET & ▼ 鍵3秒
8.警報設定:按 SET & AT/<< 鍵3秒
9. 警報或控溫選擇 : 可由動作週期時間參數 (CT) 設定選擇警報輸出是「警報或控溫輸出功能」
1>「Ct=0」: 警報輸出功能；警報Relay輸出、SCR控溫輸出 (#3 / #4腳位)；負載電流15A以內。
2>「Ct>0」: 警報輸出變成控溫Relay輸出，須外加 SSR-40VA 即可控制負載電流 15A 以上 (無警報輸出)
