產品特點

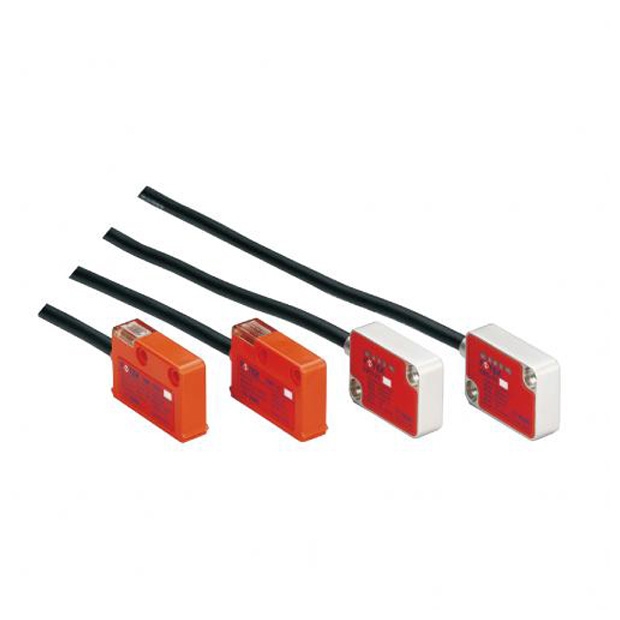

增量式磁條尺
-
高可靠性與抗干擾力：確保設備穩定運行，適應多種工作條件。
-
卓越解析度與精度：解析度可達1.0µm，重複精度高達±0.01mm，數據更準確。
-
環境適應性強：不受粉塵影響，適用於惡劣環境，耐用性極高。
-
安裝靈活性：有效安裝距離範圍為0.1~4.0mm，操作便利。
-
高速輸出性能：輸出頻率高達2000kHz，能滿足高效運作需求。
產品規格

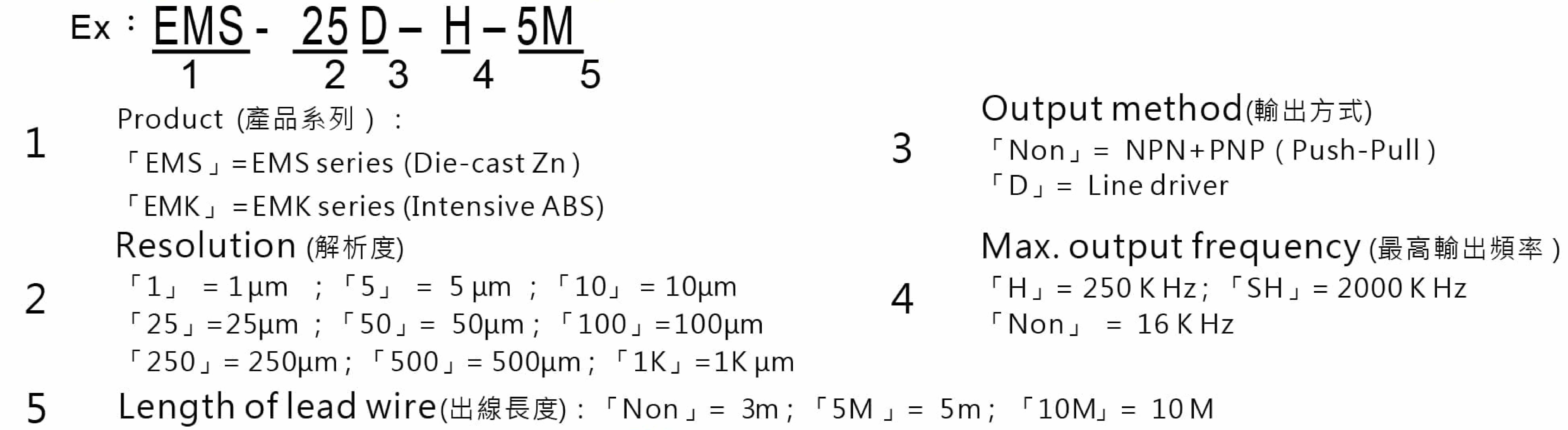

型號索引

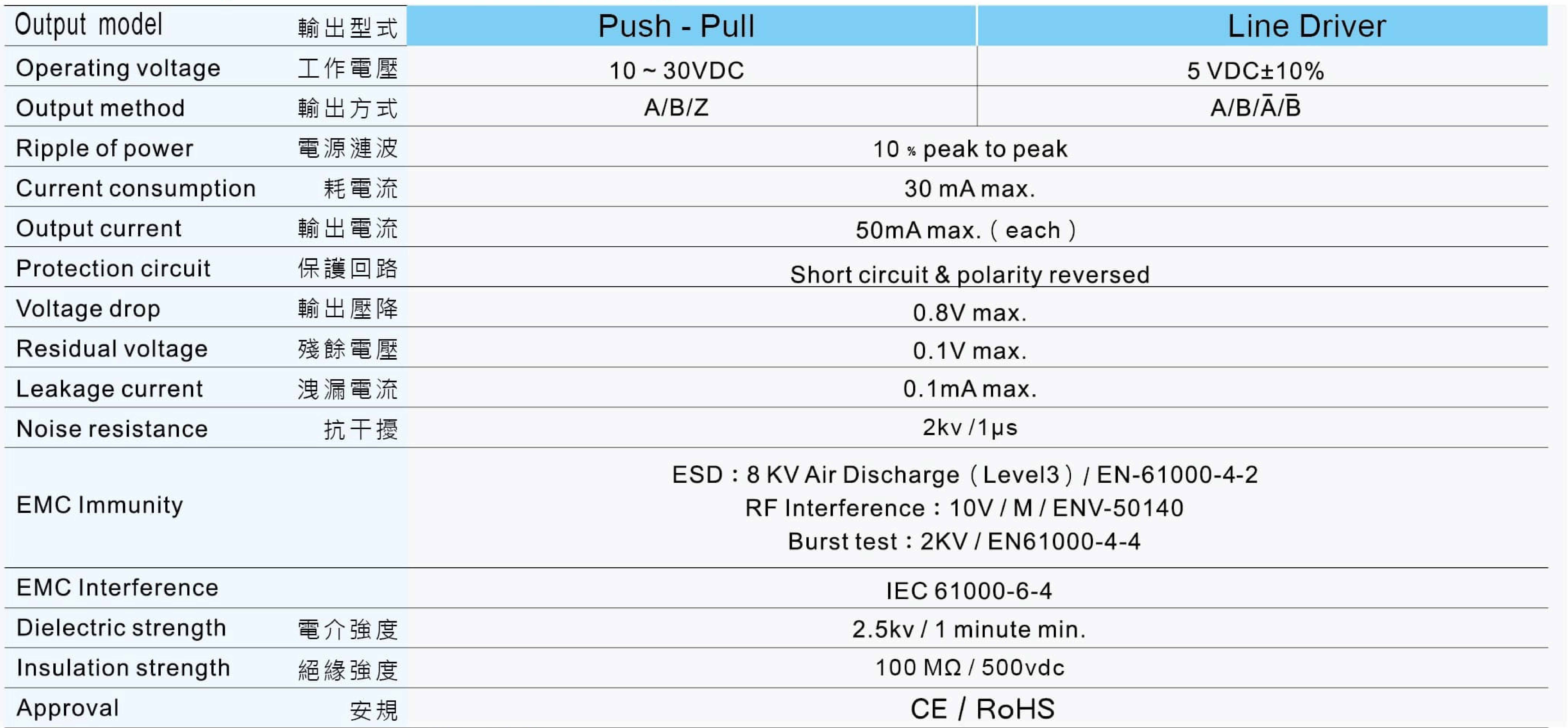

電氣規格

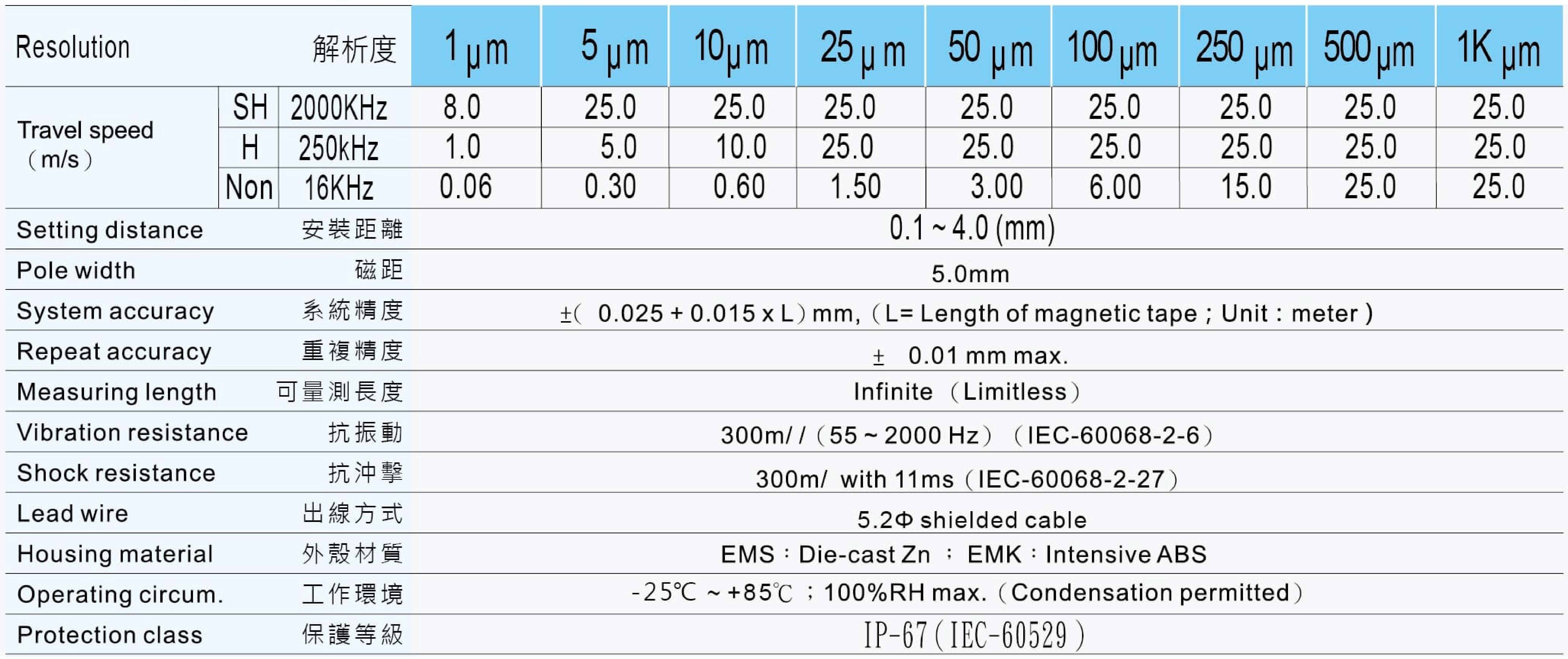

機械規格
產品輸出與接線圖

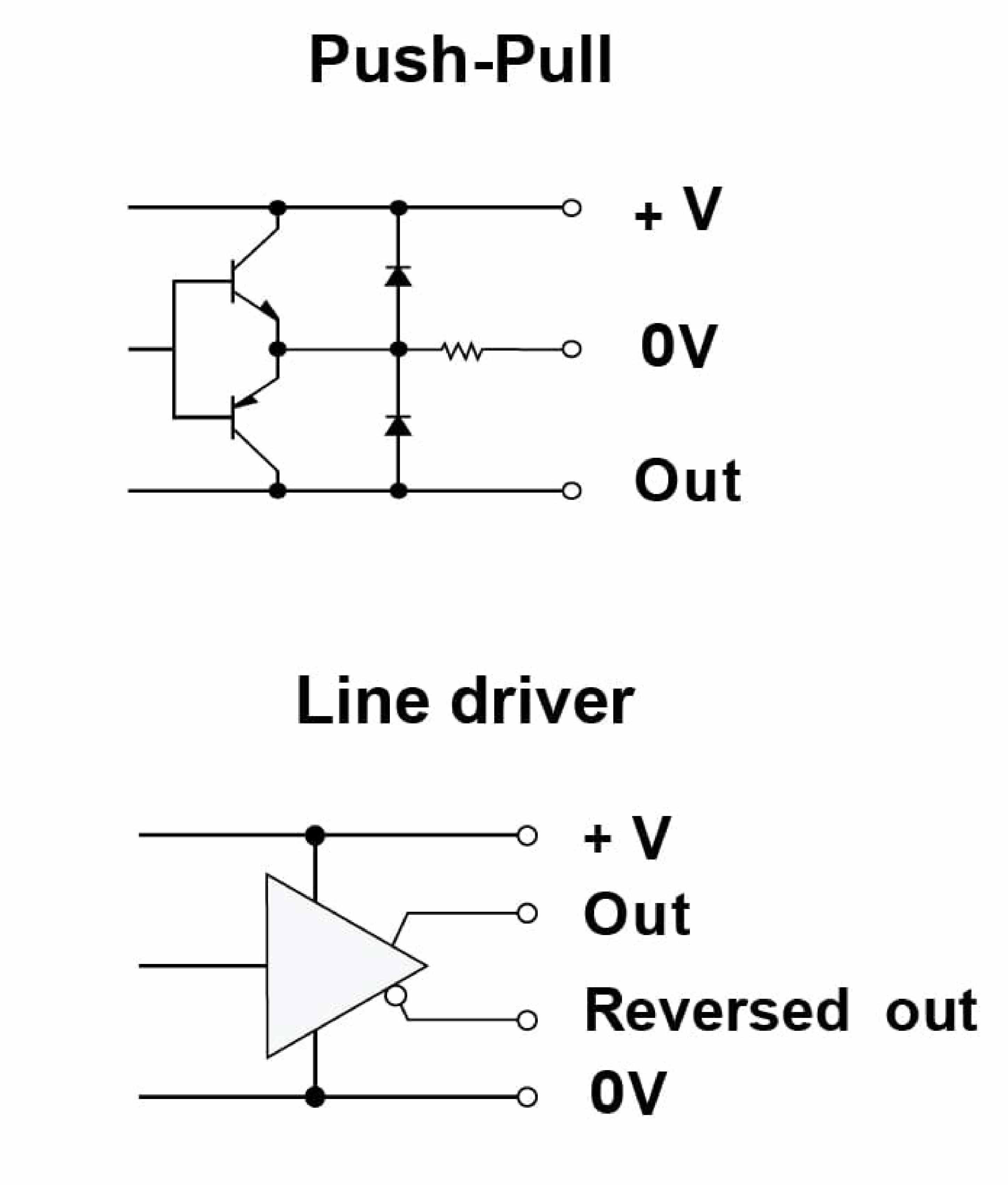

輸出回路

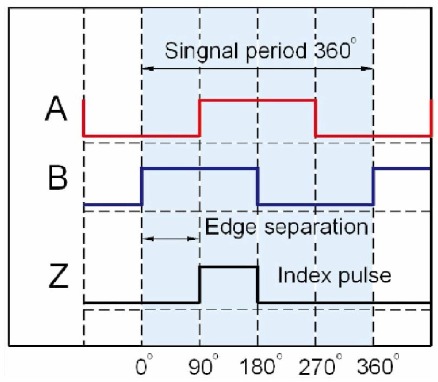

輸出時序圖

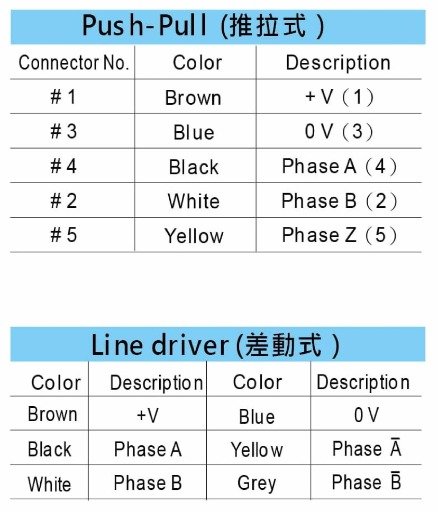

接線圖

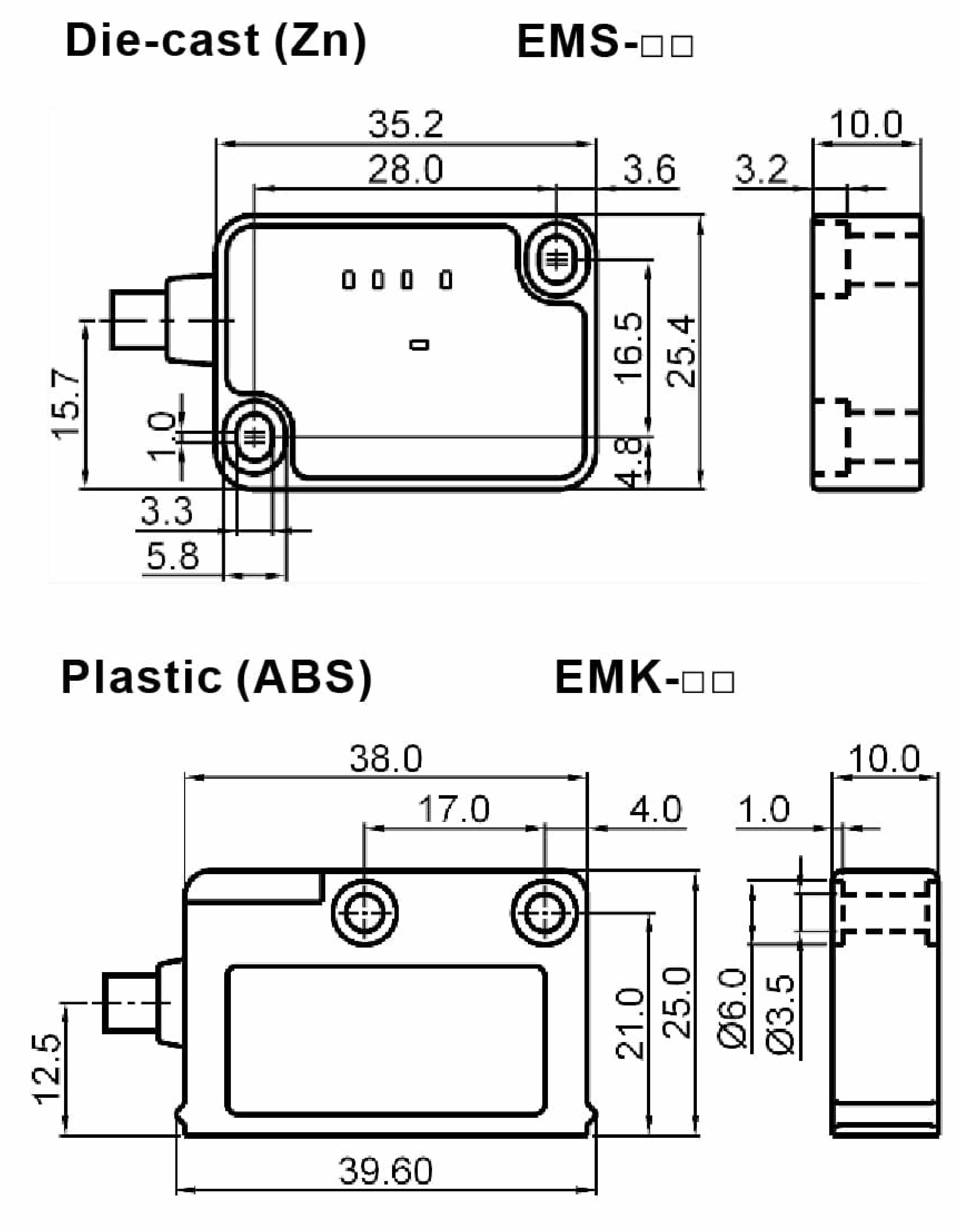

產品尺寸
安裝注意事項

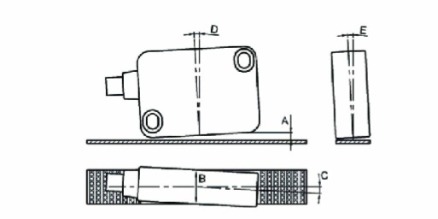

Please ensure the correct alignment of the sensor and magnetic band (see diagram).
※ Allowance of tolerances
A: Setting distance: 4.0mm max.
B: Lateral offset: ±2.0 mm max.
C: Misalignment (Yaw): <±3° max.
D: Longitudinal tilt (Pitch): <±3° max.
E: Lateral tilt (Roll): <±3° max.
