FOTEK - 智慧型溫度控制器\(標準型) MT 系列 Fuzzy+PID - 力通

FOTEK - 智慧型溫度控制器\(標準型) MT 系列 Fuzzy+PID - 力通

智慧型溫度控制器（標準型）MT系列 Fuzzy+PID 這是一款先進的溫度控制裝置，具備高階的Fuzzy+PID控制與AI技術。產品提供增強的自動調整功能，並具備可調節的偏差值、多功能輸入類型（K/J/PT選擇）、以及15種可選的報警模式。RUN/STOP功能操作簡便，可直接透過面板控制。此外，選配RS-485通訊功能，確保在多樣化應用中輕鬆整合。
－ ＋
加入詢價車

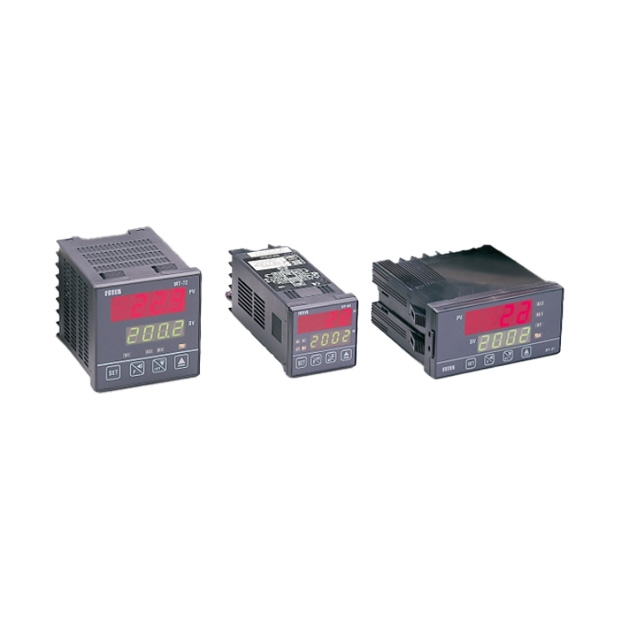

智慧型溫度控制器\(標準型) MT 系列 Fuzzy+PID.jpg
/
詳細介紹

產品下載



MT系列目錄下載(繁體)



產品特點



  智慧型溫度控制器\(標準型) MT 系列 Fuzzy+PID




  1. AI與Fuzzy+PID控制： 結合人工智慧（AI）與Fuzzy+PID控制，實現精確且自適應的溫度管理。

  2. 增強自動調整與偏差值設置： 提供更高效的調整功能，並能靈活設置偏差值，提升在各種應用中的表現。

  3. 多功能輸入兼容性： 支援多種輸入類型（K、J、PT熱電偶），適用範圍更廣。

  4. 自定義報警功能： 提供15種可選報警模式，以滿足不同的操作需求。

  5. 易用的RUN/STOP功能： 可直接透過面板操作，操作簡單且高效。

  6. 選配RS-485通訊： 支援進階的網路系統整合，適用於工業或其他高階應用。



產品規格

Specification&Characteristic Data
Power Supply 工作電壓 90 ~ 265 VAC 50/60 HZ
Power consumption 消耗電流 5VA max.
Sensor input 測溫體 K / J / PT-100Ω selectable
Control output Relay 繼電器 3A / 250 VAC SPDT
Voltage 電壓 12V / 50mA
Linear 線性輸出 4~20 mA ; Load: 600Ωmax.
Alarm output 警報輸出 3A / 250 VAC SPDT
Control method 控制方式 Fuzzy + PID or ON / OFF settable
Operating circumstance 工作環境 -20°C ~ +75°C ; 25% ~ 85% RH
Display accuracy 顯示精度 ±0.1% of FS + 1 digit
Cycle time 動作週期 0 ~ 99 sec
Proportional band(P) 比例帶 (P) 0 ~ 999
Integral time(I) 積分時間 (I) 0 ~ 3999
Derivative time(D) 微分時間 (D) 0 ~ 3999
Alarm range 警報範圍 -99 ~ 999
PV sampling time 取樣時間 0.1 sec
Input shift 輸入校正 -99 ~ +99
AT bias (TU) 自動演算偏差量 (TU) 0 ~ 999
Memory method 記憶方式 EEPROM
Insulation resistance 絕緣阻抗 Over 50MΩ / 500VDC
Dielectric strength 耐壓強度 Over 2.5kV / 1 minute
EMC standard EMC 標準 ESD: 8 KV Air Discharge (Level 3) / EN
-61000-4-2
RF Interference: 10V/ M / ENV50140
Burst test: 2KV / EN61000-4-4

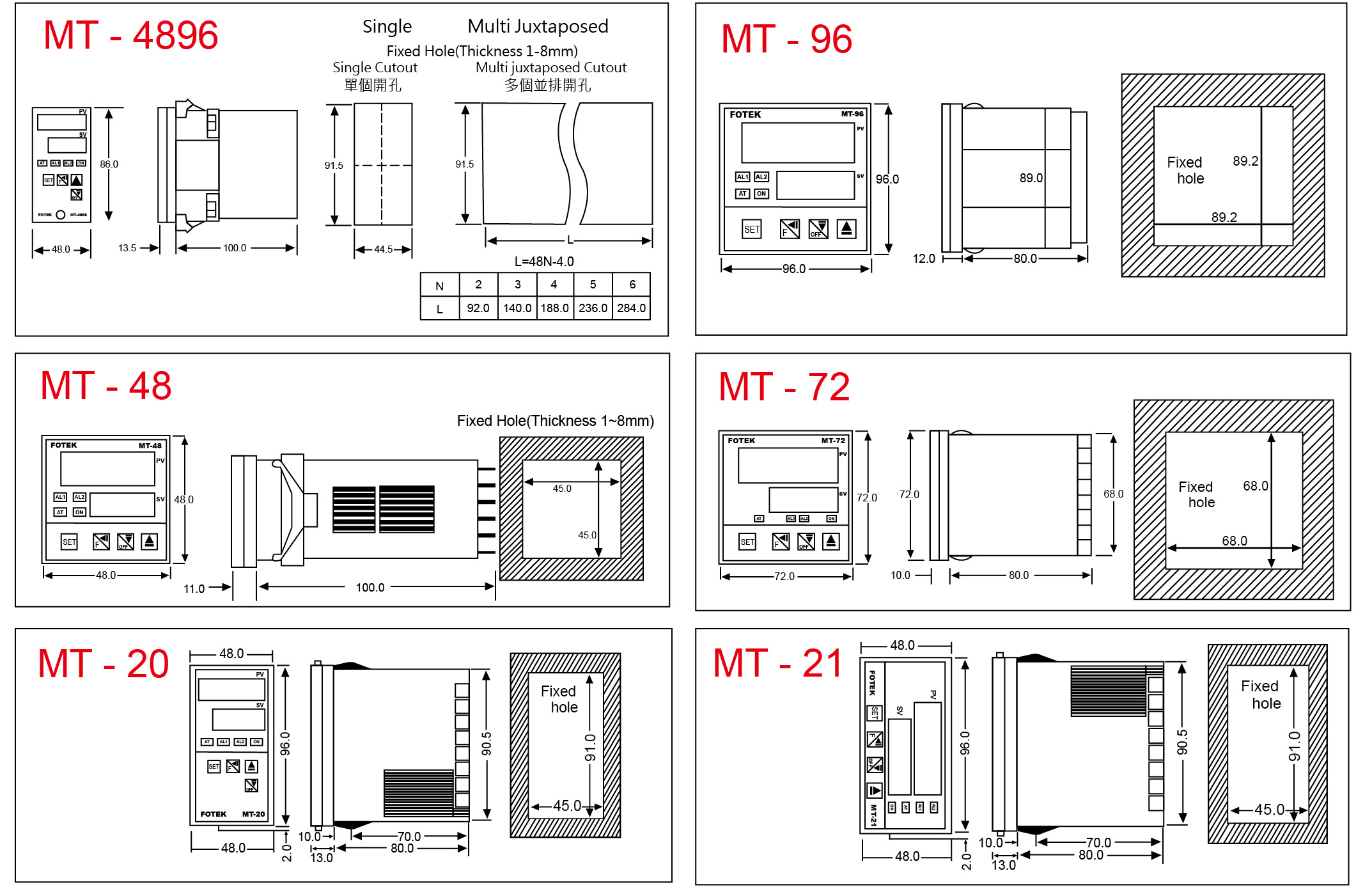

產品外型與固定孔尺寸


產品尺寸

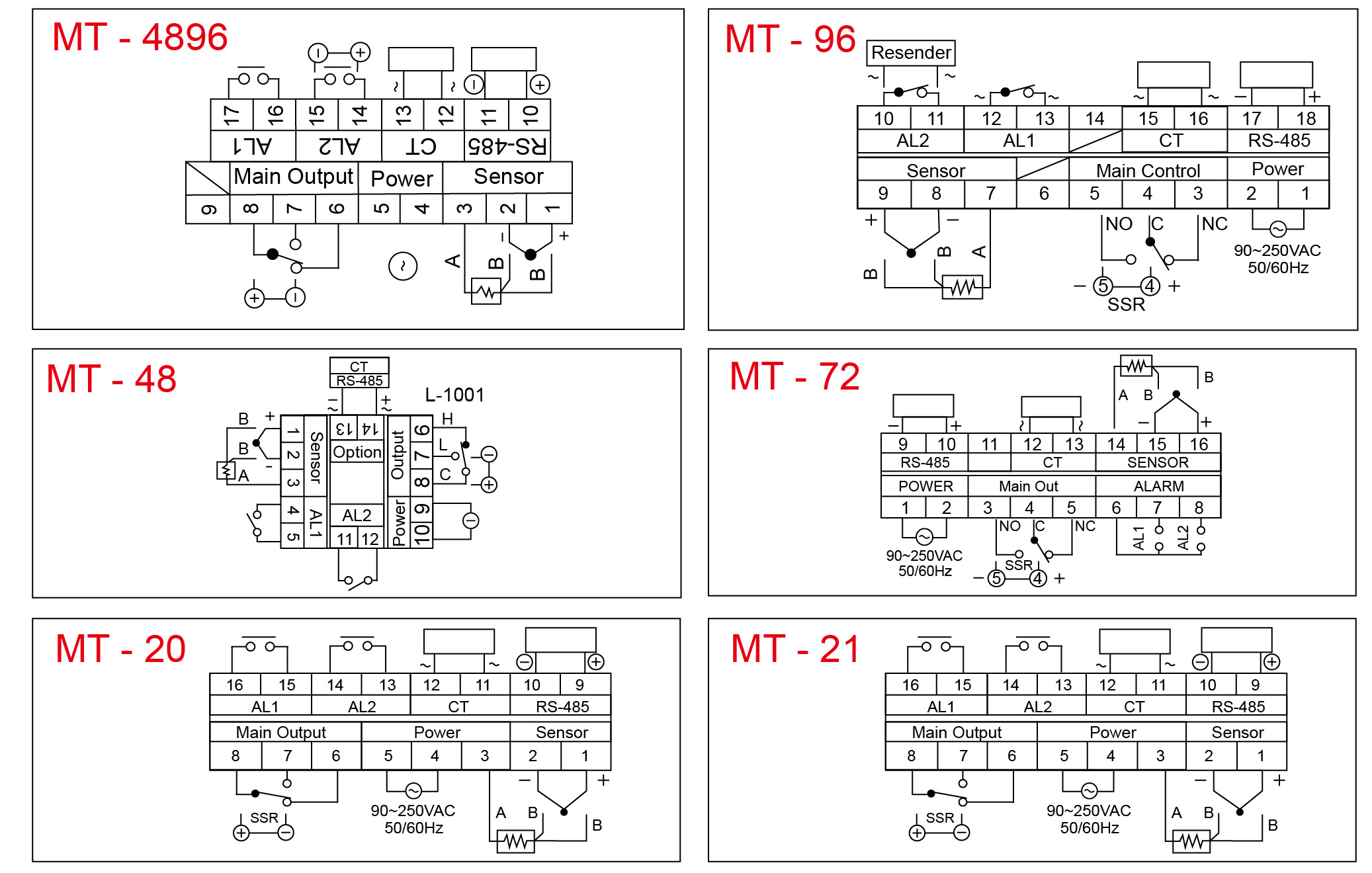

產品接線圖


產品接線圖





產品模式與設定

警報模式

ALT Alarm description/警報說明 ALT Alarm description/警報說明 ALT Alarm description/警報說明
0 ALT0/Alarm description/警報說明 1 ALT1/Alarm description/警報說明 2 ALT2/Alarm description/警報說明
3 ALT3/Alarm description/警報說明 4 ALT4/Alarm description/警報說明 5 ALT5/Alarm description/警報說明
6 ALT6/Alarm description/警報說明 7 ALT7/Alarm description/警報說明 8 ALT8/Alarm description/警報說明
9 ALT9/Alarm description/警報說明 10 ALT10/Alarm description/警報說明 11 ALT11/Alarm description/警報說明
12 ALT12/Alarm description/警報說明 13 ALT13/Alarm description/警報說明 14 ALT14/Alarm description/警報說明
15 ALT15/Alarm description/警報說明 16 ALT16/Alarm description/警報說明 17 ALT17/Alarm description/警報說明
18 ALT18/Alarm description/警報說明 19 Non-use Note 1>「ALT=15」: t = AL2 flick ON time settable
，OFF time is controlled by PID
2>「ALH」is hysteresis of alarm
Ex : PV ≧ (SV + AL1)→AL1 ON，PV <
(SV+AL-ALH)→AL1 OFF
3>「tnu」= Process time of timer :
「tnu≧tnr，→AL2 is tumed ON or OFF」

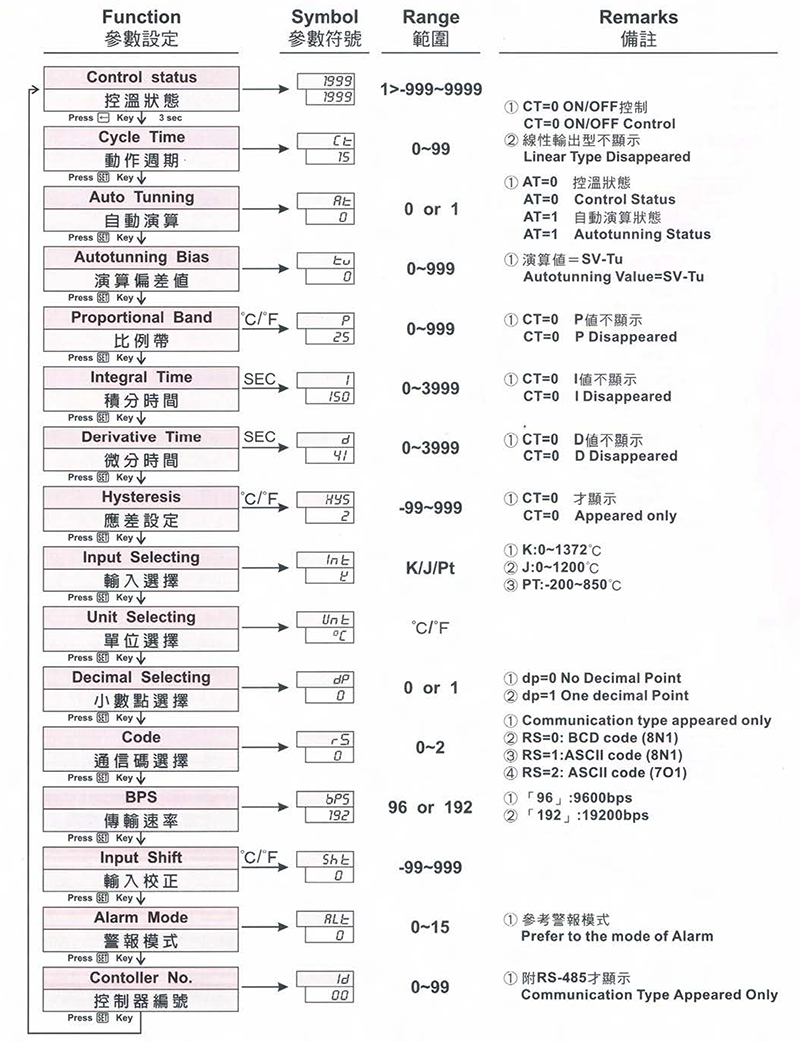

參數設定

參數設定

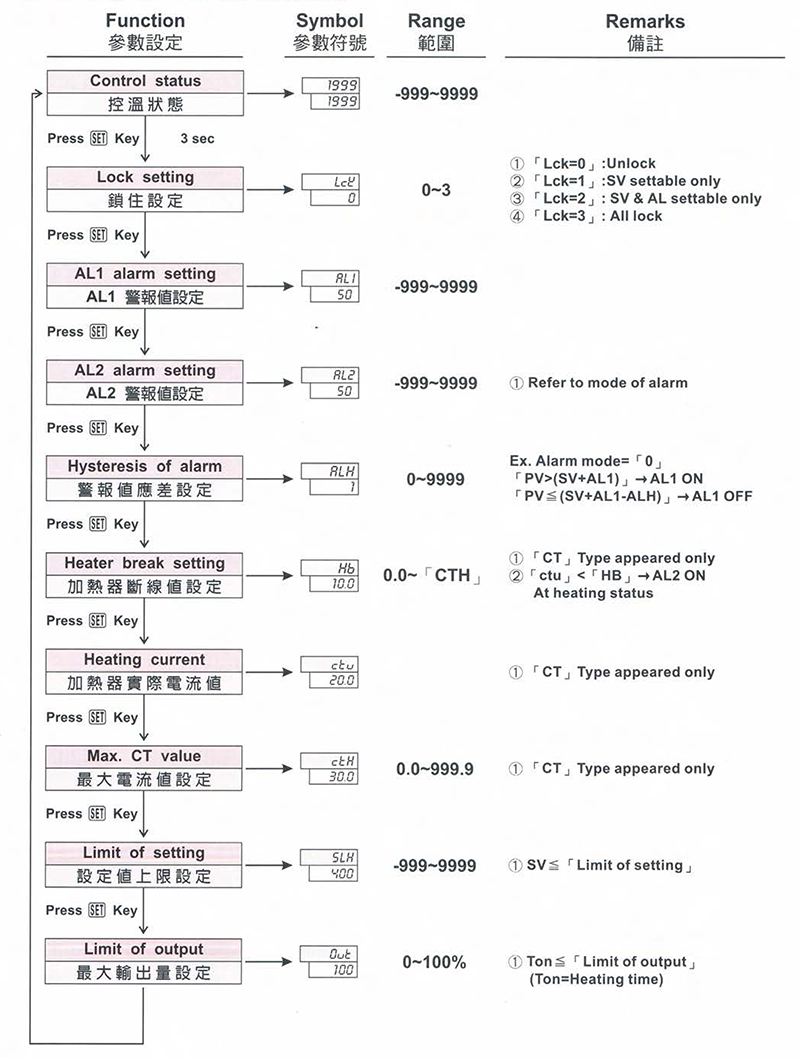

警報設定

警報設定



其他相關資料

通信協定

Communication Standard EIA RS-485 Communication Speed 「9600」or「19200」bps
Bits 16 bits Communication Station 0 ~ 99

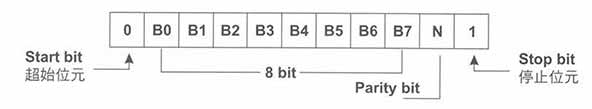

Communication configuration 8N1(RS=0 or 1) 7O1(RS=2) Communication Code BCD (RS=0) ASCll(RS=1 or 2)

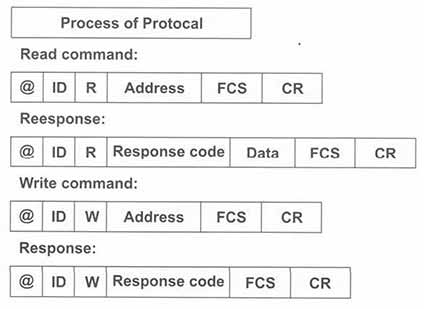

通信協定




Remarks:
@:Start code / 起始碼
CR: Stop code / 停止碼
ID:Station munber / 控制器編號
R:Read command / 讀取指令
W:Write command / 寫入指令
Address: Parameter address / 參數位址
Data: Data for reading or writing / 讀寫資料
FCS: Checking Sum / 查核碼

Response code:回應碼
00:Command completed / 指令完成
01:Address error / 位址錯誤
02:Data error / 資料錯誤
03:FCS error / 查核碼錯誤
04:Command error / 指令錯誤
05:Lock / 未開放

Address: Parameter Address
位址 : 參數位址

NO 號碼 Description 說明
00 AL1:Alarm # 1(Range:-99~999)
01 AL2:Alarm#2 (Range:-99~999)
02 Non-use
03 SLH:Limit of set (Range:0000~9999)
04 HYS:Hysteresis (Range:0000~9999)
05 Non-use
06 Non-use
07 CT Cycle Time (Range:00~99)
08 P:Proportion band (Range:0000~0999)
09 I:Integral time (Range:0000~3999)
10 D:Dervative time (Range:0000~3999)
11 INT:Input type(K:0000、J:0001、PT:0002)
12 UNT:Unit (C:0000, F:0001)
13 SHT:Input shift(Range:-99~0099)
14 ALT:Alarm mode (Range:0000~0015)
15 Non-use
16 Setting value (Range:-99~9999)
17 TU:Autotunning (Range:-99~0999)
18 ID:Station No (Range: 0000~0099)
19 RV:Process Value (Range:-99~9999)
20 LCK:Setting lock (0000、0001、0002、0003)
21 AT:Setting of autotunning (AT OFF:0000、AT ON:0001)
22 Value of SV & PV
23 Status of OUT/AL1/AL2
24 Decimal point setting (Non:0000、One:0001)
25 ON/OFF setting (ON:0000、OFF:0001)

EX: To read the PV=31 of temperature controller (ID=0)
Read command:  Read command:
RS=1 or 2:@ 0 0 R 1 9 1A 0D  「FCS=40*30*30*52*31*39=1 A」
RS=0 :40 00 52 19 0B 0D       「FCS=40*00*52*19=0 B」

Read response:  Read response
RS=1 or 2:@ 0 0 R 00 00 31 0D
RS 0:40 00 00 00 31 23 0D

EX: To write the SV=100 of temperature controller (ID=1)
Write command:  Write command
RS=1 or 2:@ 0 1 W 1 6 0 1 0 0 10 0D    「FCS=40*30*31*57*31*36*30*31*30*30=1 0」
RS 0:40 01 57 16 01 00 01 0D               「FCS=40*01*57*16*01*00=0 1」

Write response:  Write response
RS=1 or 2:@ 0 1 W 00 16 0D
RS 0:40 01 57 00 16 0D

Note:【FCS=☐☐*☐☐*☐☐ ; 「*」=「XOR」】

Symbol Description ASCII Code Symbol Description ASCII Code Symbol Description ASCII Code
@ Start code 40 C HEX 43 4 HEX/BCD 34
R Read 52 D HEX 44 5 HEX/BCD 35
W Write 57 E HEX 45 6 HEX/BCD 36
CR Stop Code 0D F HEX 46 7 HEX/BCD 37
- Minus 2D 1 HEX/BCD 31 8 HEX/BCD 38
A Hex 41 2 HEX/BCD 32 9 HEX/BCD 39
B Hex 42 3 HEX/BCD 33

Status of OUT/ AL1/AL2 (Address=23)

Data Out AL1 AL2
00 00 OFF OFF OFF
00 01 ON OFF OFF
00 02 OFF ON OFF
00 03 ON ON OFF
Data Out AL1 AL2
00 04 OFF OFF ON
00 05 ON OFF ON
00 06 OFF ON ON
00 07 ON ON ON

功能說明


Cycle Time<CT> 動作週期
CT=Ton+Toff
Ton-Time of Heater ON 加熱時間
Toff-Time of Heater OFF 不加熱時間

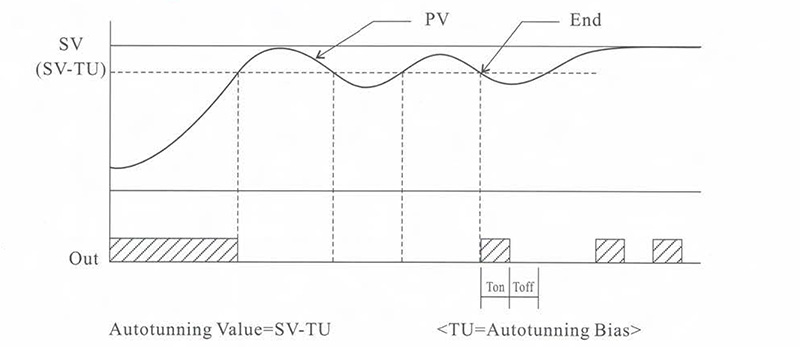

Auto Tunning<AT>自動演算
Auto Tunning<AT>自動演算
