產品特點

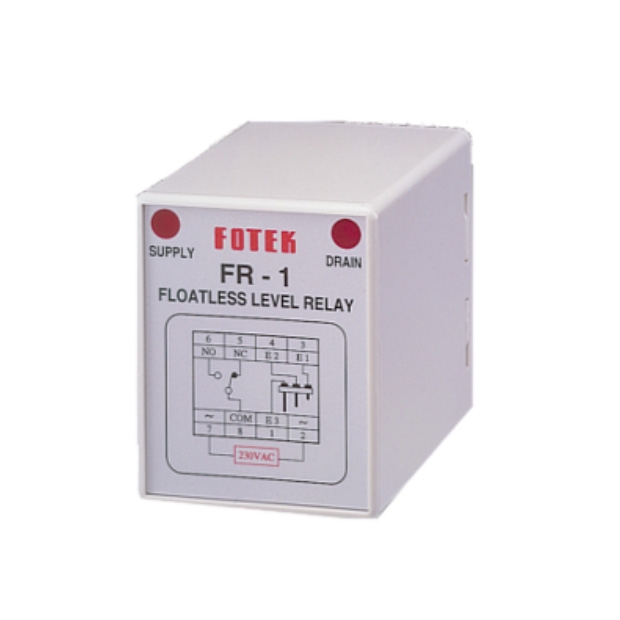

液位控制器
-
型式與型號：提供標準型（FR-1）、長距離型（FR-1L）、高感度型（FR-1H）及兩線式（FR-2）。
-
阻抗特性：
- ON阻抗：<30KΩ至<70KΩ。
- OFF阻抗：>15KΩ至>300KΩ。 -
電纜長度：支援從50M至4000M的電纜長度，適應不同應用需求。
-
電源與電極電壓：
- 電源供應：支援AC110V、230V或380V，頻率50/60Hz。
- 電極電壓：14VAC。 -
耗電與輸出：
- 最大電流消耗：3VA。
- 輸出方式：繼電器（5A/250VAC）。 -
反應時間：
- ON時間：小於80ms。
- OFF時間：小於160ms。 -
電氣性能：
- 絕緣阻抗：大於100MΩ/500VDC。
- 電介強度：2.5KV/1分鐘。 -
繼電器耐用性：
- 機械壽命：超過2×10⁷次。
- 電氣壽命：超過5×10⁶次。 -
工作環境：適用於-20°C至+60°C，濕度35%至85%RH。
-
重量：重量範圍約130g至145g。
產品規格
| Type 型式 |
標準型 | 長距離 | 高感度 | 兩線式 |
|---|---|---|---|---|
| Model 型號 |
FR-1 | FR-1L | FR-1H | FR-2 |

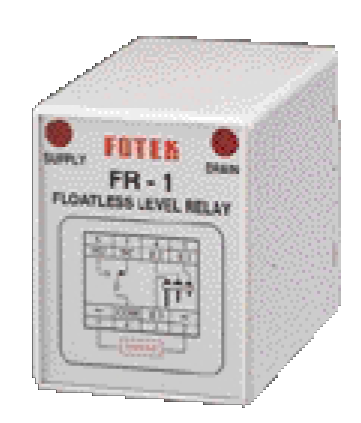

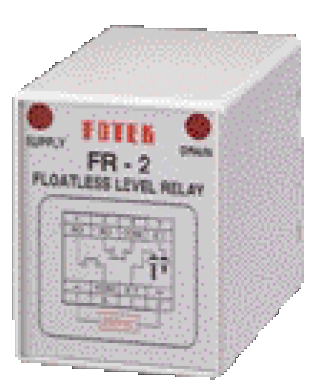

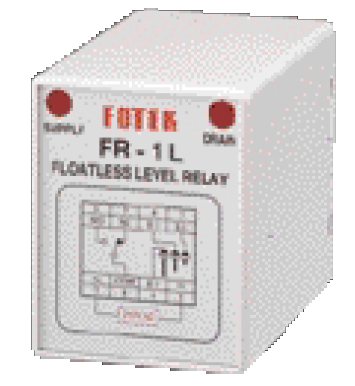

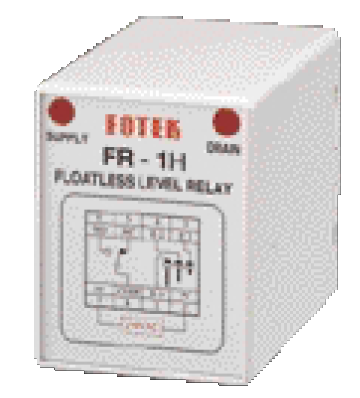

| Figure 外觀 |
 |
 |
 |
 |
| ON Resistance ON 阻抗 |
<30KΩ | <4KΩ | <70KΩ | <30KΩ |
| OFF Resistance OFF 阻抗 |
>60KΩ | >15KΩ | >300KΩ | >60KΩ |
| Length of Cable 電纜長度 |
<1000M | <4000M | <50M | <800M |
| t < Appr. > 重量(Appr.) |
130g | 130g | 130g | 145g |
| Power Supply 電源供應 |
AC110V or 230V or 380V ±20%, 50/60Hz | |||
| Electrode Voltage 電極電壓 |
14VAC | |||
| Current Consumption 電流消耗 |
3VA max. | |||
| Output Method 輸出方式 |
Relay, 5A/250VAC | |||
| Response Time 反應時間 |
ON＜80ms, OFF ＜160ms | |||
| Insulation Resistance 隔離阻抗 |
100MΩ/500VDC | |||
| Dielectric Strength 電介強度 |
2.5KV/1min. | |||
| Life of Relay 繼電器耐用值 |
Mechanical＞2x107Timers Electrical＞5x106Timers |
|||
| Circumstance 工作環境 |
-20°C~+60°C,35%~85%RH | |||
產品尺寸
產品接線圖
