產品特點

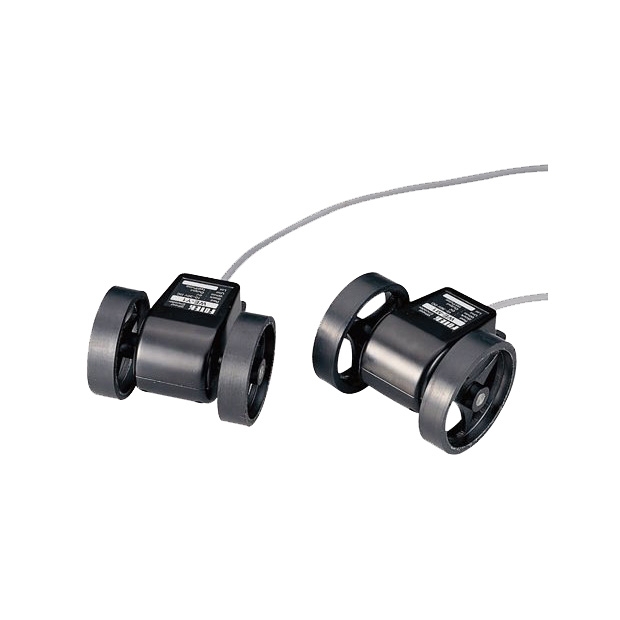

長度發訊器-碼輪
-
型號與單位脈衝：包含WE-Y1至WE-Y3三款型號，支援1yd至0.01yd單位脈衝，分別對應0.2PPR至20PPR。
-
輸出與相位：提供NPN+PNP輸出，支援單相或雙相輸出，應用靈活。
-
工作電壓與耗電流：工作電壓範圍10~30VDC，最大耗電流為30mA。
-
輸出性能：
- 輸出電流：150mA max。
- 剩餘電壓：不超過0.1V。
- 洩漏電流：不超過0.1mA。 -
應答頻率與最高轉速：應答頻率2K Hz，最高轉速可達6K RPM。
-
保護功能與連接方式：具極性反接與過載保護功能，採2m電纜連接。
-
電氣特性：
- 絕緣抗阻超過50MΩ/500VDC。
- 電介強度超過2.5KV。 -
工作環境與防護等級：適用於-20°C至+60°C，濕度35%至85%RH，具備IP-65防護等級，防塵防水性能優異。
-
重量：約510g，輕巧且耐用。
產品規格
| Type型式 | 計碼器(輪) | ||
| Model型號 | WE-Y1 | WE-Y2 | WE-Y3 |
| Unit/pulse單位/脈衝 | 1yd | 0.1yd | 0.01yd |
| PPR | 0.2PPR | 2PPR | 20PPR |
| Output Phase輸出相位 | Single or Two Phase are Available | ||
| Operating Voltage工作電壓 | 10~30 VDC | ||
| Current consumption耗電流 | 30mA max. | ||
| Output method輸出方式 | NPN+PNP | ||
| Output Current輸出電流 | 150mA max. | ||
| Residual Voltage剩餘電壓 | 0.1V max. | ||
| Leakage Current洩漏電流 | 0.1 mA max. | ||
| Protection Method保護方式 | Polarity Reversed & Over Load Protection | ||
| Connection Method連接方式 | 2m Cable | ||
| Response Frequence應答頻率 | 2K HZ | ||
| RPM max. | 6K RPM | ||
| Insulation Resistance絕緣抗阻 | Over 50MΩ/500VDC | ||
| Dielectric Strength電介強度 | Over 2.5KV | ||
| Circumstance工作環境 | -20°C ~ +60 °C ; 35 % ~ 85%RH | ||
| Protection Class保護等級 | IP-65 | ||
| Weight重量 | Appr.510g | ||
產品尺寸
產品電路輸出及接線圖
