長度發訊器-米輪提供型號WE-M1至WE-M4T，支援1m至1.0mm單位脈衝，具單相或雙相輸出，工作電壓10~30VDC，應答頻率2K至10K Hz，最高轉速6K RPM，保護等級IP-65，設計穩定耐用。
－ ＋
加入詢價車
/
詳細介紹

產品下載



發訊器-米輪目錄下載(繁體)



產品特點

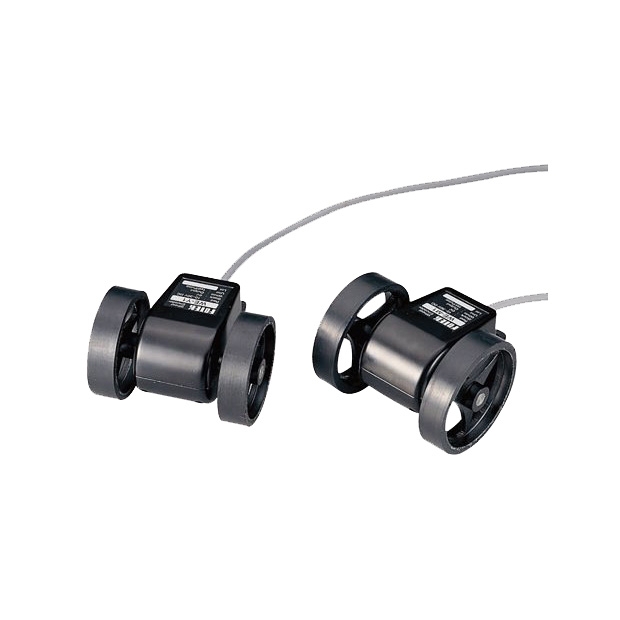

  長度發訊器-米輪




  1. 型號與單位脈衝：型號包含WE-M1至WE-M4T，支援1m至1.0mm的單位脈衝，分別對應0.2PPR至200PPR。

  2. 輸出與相位：提供NPN+PNP輸出，支援單相或雙相。

  3. 工作電壓與耗電流：工作電壓範圍為10~30VDC，最大耗電流30mA。

  4. 輸出電流與剩餘電壓：輸出電流達150mA，剩餘電壓不超過0.1V。

  5. 應答頻率與轉速：應答頻率範圍為2K至10K Hz，最大轉速6K RPM。

  6. 保護與連接：具極性反接與過載保護，採用2m電纜連接。

  7. 電氣特性：

    - 絕緣抗阻：大於50MΩ/500VDC。
    - 電介強度：超過2.5KV。

  8. 工作環境與防護：適用於-20°C至+60°C與35%至85% RH的環境，防護等級為IP-65。

  9. 重量：約525g。



產品規格

Type 型式 計米器(輪)
Model 型號 WE-M1 WE-M2 WE-M3 WE-M4T
Unit/pulse 單位/脈衝 1m 0.1m 0.01m 1.0mm
PPR 0.2PPR 2PPR 20PPR 200PPR
Output Phase 輸出相位 Single or Two Phase are Available
Operating Voltage 工作電壓 10~30 VDC
Current consumption 耗電流 30mA max.
Output method 輸出方式 NPN+PNP
Output Current 輸出電流 150mA max.
Residual Voltage 剩餘電壓 0.1V max.
Leakage Current 洩漏電流 0.1 mA max.
Protection Method 保護方式 Polarity Reversed & Over Load Protection
Connection Method 連接方式 2m Cable 　
Response Frequence 應答頻率 2K HZ 10K HZ
RPM max. 6K RPM 3K RPM
Insulation Resistance 絕緣抗阻 Over 50MΩ/500VDC
Dielectric Strength 電介強度 Over 2.5KV
Circumstance 工作環境 -20°C ~ +60 °C ; 35 % ~ 85%RH
Protection Class 保護等級 IP-65
Weight 重量 Appr.525g



產品尺寸


產品外型尺寸



產品電路輸出及接線圖


產品電路輸出及接線圖
