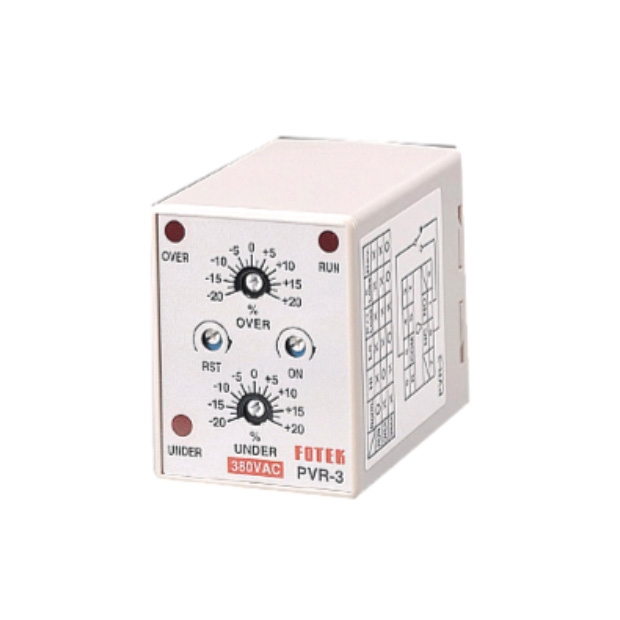

FOTEK - 欠、逆相保護器 - 力通

FOTEK - 欠、逆相保護器 - 力通

欠、逆相保護器提供型號PVR-3與PR-1，支援230V至480VAC電源，PVR-3具高低壓範圍±20%、1至10秒可調延時功能，繼電器輸出5A/250VAC，耐用性高，適合多種保護需求。
－ ＋
加入詢價車
/
詳細介紹

產品特點



欠/逆相保護器
目錄下載(繁體)



  欠、逆相保護器




  1. 型號與類別：提供PVR-3（Phase & Voltage Relay）及PR-1（Phase Relay）兩種型號。

  2. 電源與適用電壓：支援230V、380V、440V及480VAC電壓，頻率為50/60Hz。

  3. 高低電壓範圍：

    - PVR-3具±20%的高、低電壓範圍檢測功能。
    - PR-1不具此功能。

  4. 延遲時間：

    - PVR-3支援1.0~10.0秒的ON延時及復歸時間調整。
    - PR-1固定復歸時間為2秒。

  5. 輸出方式與接觸比率：繼電器輸出，接觸比率為5A/250VAC，正常運行狀態為Normal ON。

  6. 電氣性能：

    - 電介強度達2.5KV/1分鐘。
    - 絕緣強度大於100MΩ/500VDC。

  7. 繼電器壽命：

    - 機械壽命達20×10⁶次。

  8. 工作環境：適用於-20°C至+60°C，濕度範圍為35%至85% RH。

  9. 重量：PVR-3為155g，PR-1為140g。



產品規格




Product
類別		 Phase & Voltage Relay Phase Relay
Model
型號		 PVR-3-□□□V PR-1-□□□V
Figure

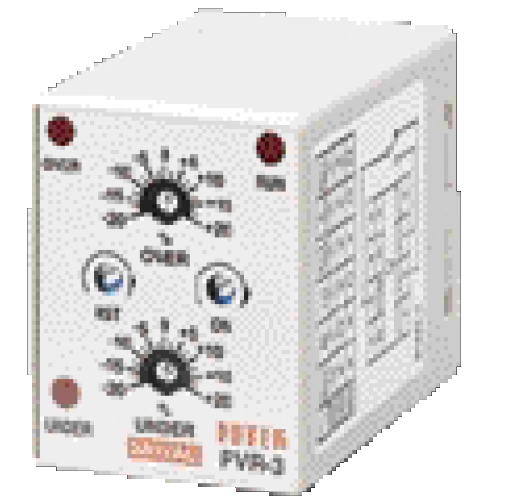

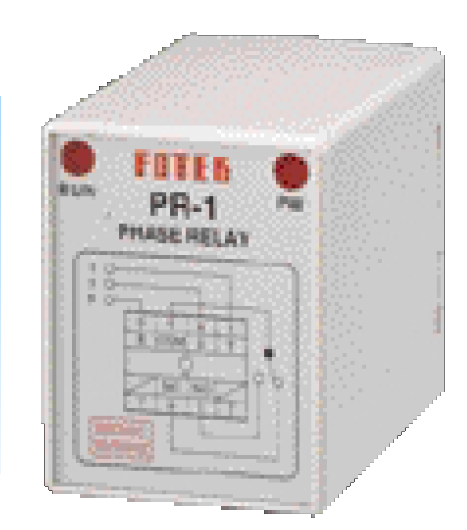

外觀		 Figure外觀/PVR-3-□□□V Figure外觀/PR-1-□□□V
Power Supply
電源		 230V or 380V or 440VAC or 480VAC, 50/60Hz
High Voltage Limit
高電壓範圍		 ±20% Non
Low Voltage Limit
低電壓範圍		 ±20% Non
ON Delay Time
On Delay 時間		 1.0~10.0 Sec Adjustable Non
Reset Delay Time
復歸時間		 1.0~10.0 Sec Adjustable 2 Sec (Fixed)
Output Method
輸出方式		 Relay
Contact Rated
接觸比率		 5A/250VAC
Output Status
輸出狀態		 Normal ON (RUN)
Dielectric Strength
電介強度		 2.5KV/1 min
Insulation Strength
隔離強度		 100MΩ/500VDC.
Life of Relay
繼電器耐用值		 20X106 Times
Circumstance
工作環境		 -20°C~+60°C,35%~85%RH
Weight
重量		 155g 140g

工作狀態

Status Norm. High
Voltage		 Low
Voltage		 R/T
Loss		 S
Loss		 Phase
Rev
Run ○ ✕ ✕ ✕ ✕ ✕
Over ✕ ○ ✕ ✕ ✕ ✕
Under ✕ ✕ ○ ✕ ○ ○



產品尺寸


產品尺寸



產品接線圖


產品接線圖
