產品特點

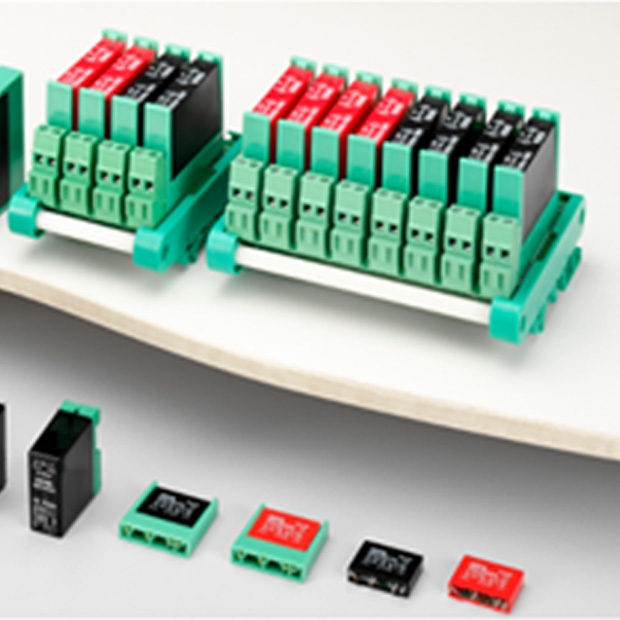

插Pin式固態模組
-
卓越的電氣性能：
- 高絕緣強度達10000MΩ/500VDC，確保操作安全性並降低漏電風險。
- 高電介強度超過4KV，提供出色的耐壓性能。 -
可靠的保護設計：
- 內建過熱保護迴路，能有效避免因過熱導致的設備損壞，提升使用壽命。
- 雙重突波吸收迴路：具備有效的防突波干擾功能，保護設備穩定運行。 -
優異的負載承受能力：
- 可承受瞬間電流超過額定電流的10倍，適合高負載與嚴苛環境需求。 -
符合國際安全規範：
- 通過EN60947-4-3與EN60950標準認證，保證產品在品質與安全性上的可靠性。
產品規格
阻性負載對應的額定電流
| Type型式 | DC to AC | |
|---|---|---|
| Model型號 | EZR-40DA | EZR-40DA-H |
| Rated current額定電流 | 25A max. | 75A max. |
| Output voltage輸出電壓 | 24~380VAC | 90~480VAC |
| Input voltage輸入電壓 | 4~32VDC | |
| Trigger current觸發電流 | 15mA max | |
| Turn off voltage關閉電壓 | <3.0VAC | |
| Type型式 | ACto AC | |
|---|---|---|
| Model型號 | EZR-40AA | EZR-40AA-H |
| Rated current額定電流 | 16A max. | 16A max. |
| Output voltage輸出電壓 | 24~380VAC | 90~480VAC |
| Input voltage輸入電壓 | 90~250VDC | |
| Trigger current觸發電流 | 1VA max | |
| Turn off voltage關閉電壓 | <35VAC | |
| General specification / 共同規格 | ||
|---|---|---|
| Surge current耐突波電流 | 410A/one cycle | |
| Peak voltage耐突波電壓 | 1200VAC | |
| Control method控制方式 | Zero cross switching | |
| Leakage current洩漏電流 | 5mA max. | |
| Voltage drop輸出壓降 | 1.6V max. | |
| Response time反應時間 | 8.3ms(60Hz) | |
| Over heat protection過熱保護 | Turn off output over 120°C;Reset below110°C | |
| Input immunity輸入耐突波 | 2KV (EN61000-4-4) | |
| Isolation strength電介強度 | 4KVrms (EN60950/VDE0805) | |
| Insulation strength絕緣強度 | 100MΩ/500VDC(EN60950/VDE805) | |
| Circumstance工作環境 | -40°C~+80°C ; 35~85%RH | |

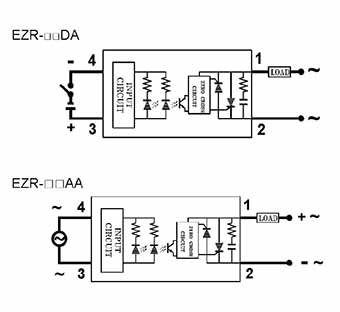

接線圖
型號索引

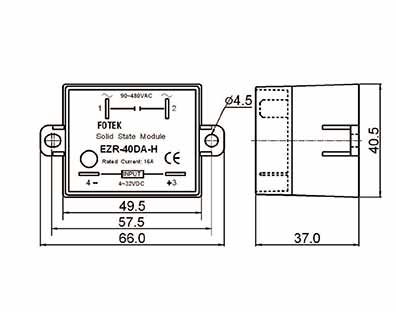

產品外型尺寸
產品控制與應用
控制方式
Zero cross trigger method
Output will be turned ON or Turned OFF only on the Zero point of sine wave, that may avoid to occur the EMI or RFI. Specially suited to control the resistive, capacitive and non-saturated inductive load.
輸出只有在正弦波的零點上有輸入訊號才會開啟或關閉，以避免產生突波 EMI / RFI。特別適合控制阻性或電容性或不飽和感抗性等負載。
Variable resistance control method (Trimmer control)
Power output is controlled by the Trigger angle of the Triac that is controlled with variable resistor. (250KΩ/110VAC, 500K2/220VAC, 1MΩ/220VAC)
以可變電阻控制Triac的觸發角來控制輸出功率。 (250ΚΩ/110VAC, 500ΚΩ/220VAC, 1MΩ/380VAC)
應用說明
