產品特點

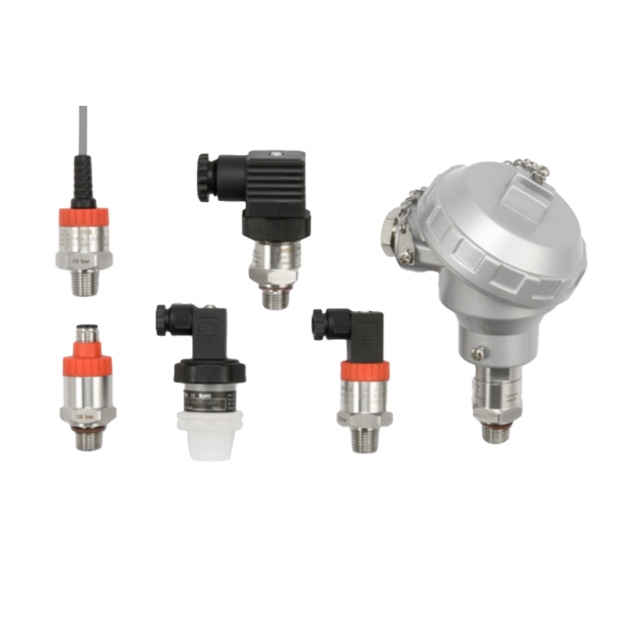

PRA&PRV系列 堅固型壓力傳送器
-
適用化學液體：專為各種化學液體測量設計，適應多種應用環境。
-
高精度測量：誤差小於±0.5%，滿足對精確度要求較高的應用場合。
-
低重複誤差：重複誤差低於±0.2%，確保穩定的測量性能。
-
高壓力承受能力：最大過載壓力可達額定壓力的2倍，最大破壞壓力更可達3倍，具備出色的耐壓性。
-
多材質接口選擇：接口材質提供TVDF、PP或SUS-316L選項，可根據需求選擇，提升耐化學腐蝕性和使用靈活性。
產品規格

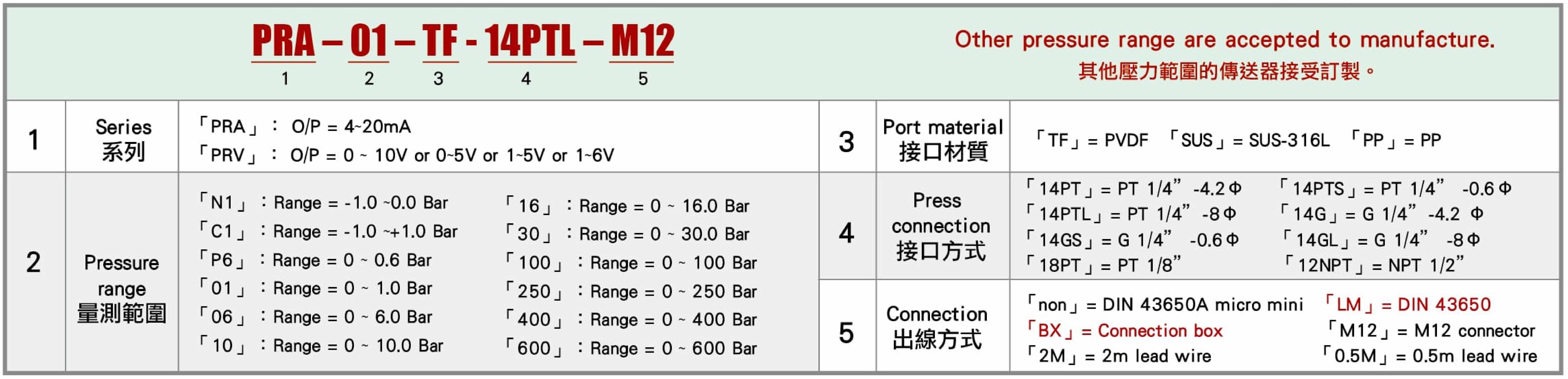

型號索引
| Series 系列 | PRA-☐☐☐ | PRV-☐☐☐ |
|---|---|---|
| Output method 輸出方式 | 4-20mA | 0-10V |
| Voltage 工作電壓 | 8-30VDC (2 wires) | 12-30 VDC (3 wires) |
| Load 負載阻抗 | 750/12V or 600 2/24V max | 10KΩ min. |
| Pressure range 量測範圍 | 600 bar max. | |
| Accuracy 線性精度 | ±0.5% of F.S. max. (standard) | |
| Repeatability 重複精度 | ±0.2% of F.S. max. | |
| Response time 反應時間 | 1 ms max. | |
| Pressure port temperature 壓力接口溫度 | -40°C~+125°C | |
| Operation circumstance 工作環境 | -25°C +85°C; 85%RH max. (Condensation permitted) | |
| Thermal drift 溫度飄移 | ±0.02% of F.S. per °C max. | |
| Zero long term stability 零點長期穩定度 | ±0.15%. per year max. | |
| Overload pressure 最大過載壓力 | 200% of rated pressure max. | |
| Burst pressure 最大破壞壓力 | 300% of rated pressure max. | |
| Diaphragm material 壓力膜片材質 | Ceramic A1203 (96%) | |
| Pressure port material 接口材質 | SUS-316L or PVDF or PP or PVC | |
| Cover material 上蓋材質 | Nylon | |
| O-ring material 密封材質 | VITON | |
| Connection 接線方式 | DIN43650A micro mini or M12 connector or Lead wire optioned | |
| Dielectric strength 電介強度 | 2.5kv / 1 minute min. | |
| Insulation strength 絕緣強度 | 100 ΜΩ / 500vdc | |
| Certification 安規 | CE & RoHS | |
| Protection class 保護等級 | IP-65 | |

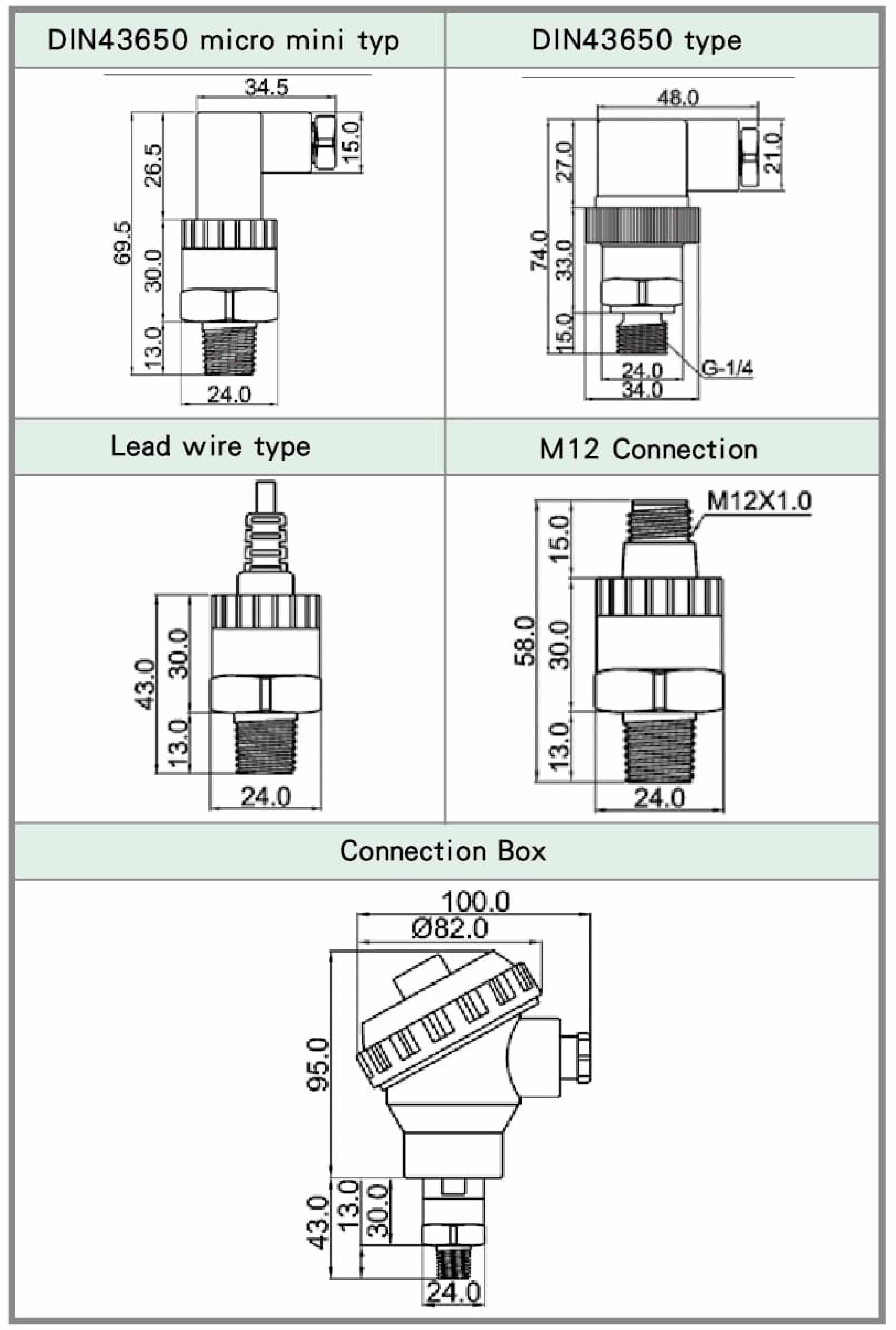

產品尺寸

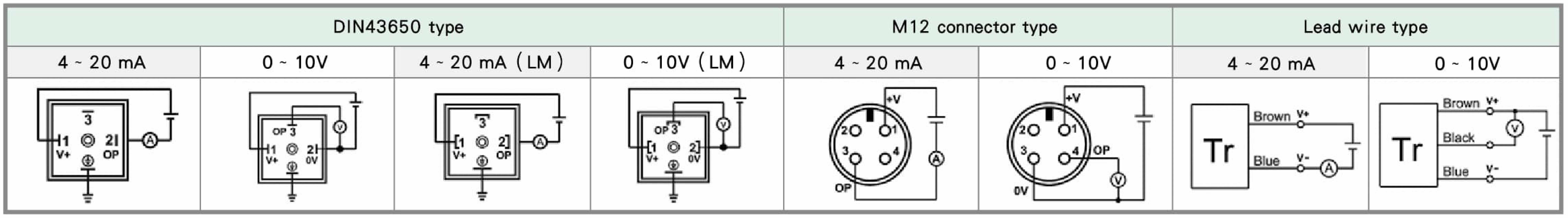

產品回路與接線圖
