產品特點
自動門專用光電傳感器
-
固定方式：採用「Push-in」固定方法，安裝簡便、高效。
-
抗陽光干擾：具備抗陽光干擾能力，提升傳感器的穩定性與準確性。
-
輸出模式：輸出狀態可靈活切換為Dark ON或Light ON，滿足不同應用需求。
-
延遲功能：具備0.5秒延遲關閉功能，有助於增強操作穩定性。
產品規格
| Product 產品 |
Amplifier / 放大器 | Sensor head / 光電頭 | |
|---|---|---|---|
| Model 型號 |
A-11-110V | A-11-220V | SC-6M |
| Power supply 工作電壓 |
110VAC 50/60Hz | 220VAC 50/60Hz | |
| Current consumption 耗電流 |
3VA Max. |  |
|
| Response time 反應時間 |
5 ms max. | ||
| Min.sensible object 最小檢測物 |
10.0Φ Opaque object | ||
| Control output 控制輸出 |
1a / Relay(3A/250VAC) | ||
| Output status 輸出狀態 |
NO/NC changeable | ||
| Off delay 復歸延遲 |
0.5s | ||
| Housing material 外殼材質 |
Intensive ABS | PMMA | |
| Sensing distance 檢測距離 |
- | 6.0M max. | |
| Fixed hole 安裝孔徑 |
- | 12.5Φ±0.2 | |
| Connection method 出線方式 |
Terminals | 4Φ x 10m | |
| Operating circumstance 工作環境 |
-25°C~+80°C; 35%~85% RH | ||
產品接線圖
| Bk2 | Bk1 | Br | Bl | Bl2 | Br2 | Bl1 | Br1 |
|---|---|---|---|---|---|---|---|
| 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Receiver/接收器 | Emitter/發射器 | ||||||
| A-11 | |||||||
| 「Power/電源」 | Ourput/輸出 | ||||||
| 1 | 2 | 3 | 4 | ||||
| ~ | ~ | Con | NO | ||||
「Br」: Brown wire/棕線 「BI」: Blue wire/青線 「Bk」: Black wire/黑線

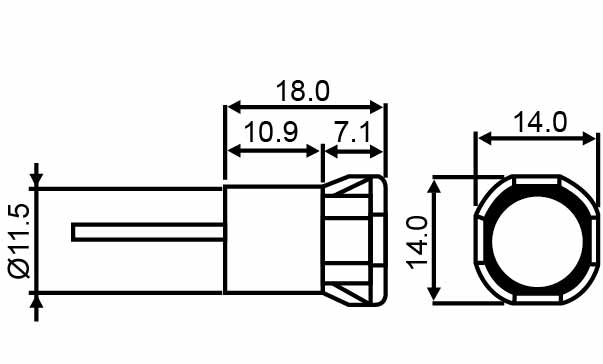

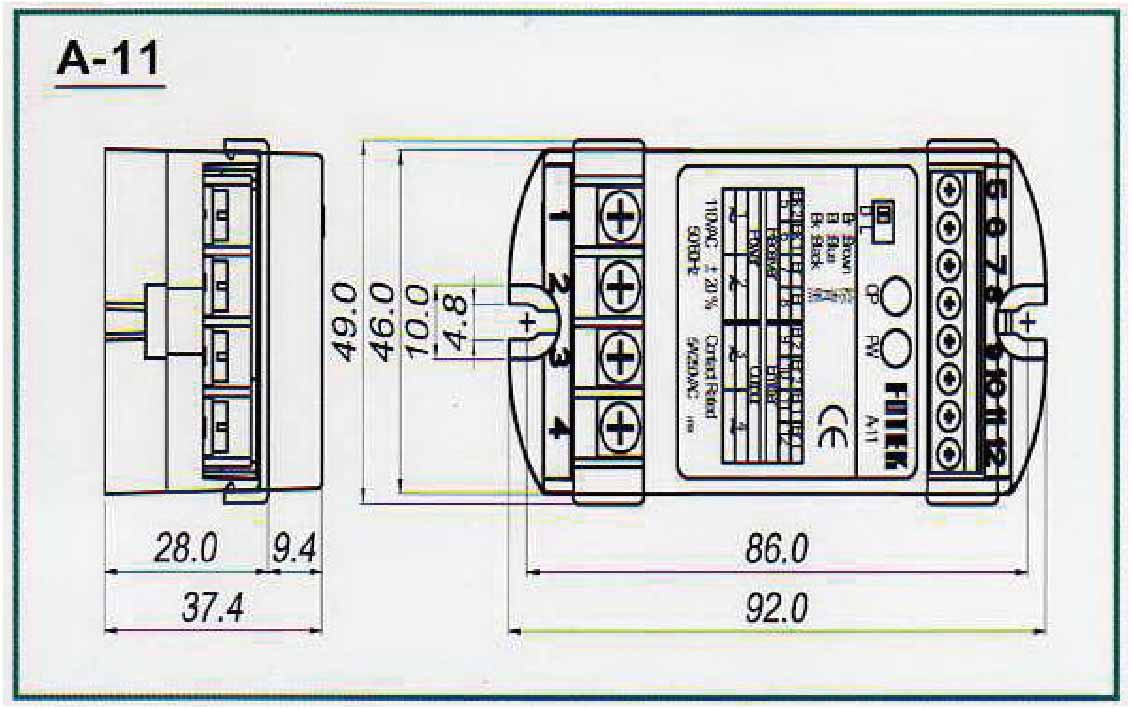

產品外型尺寸
