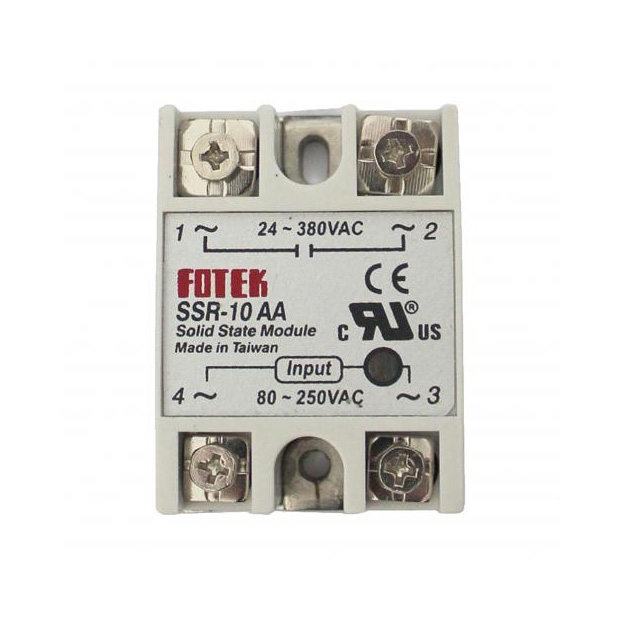

產品特點

1. 高電介與絕緣強度：
   - 電介強度超過4KV，提供可靠的耐壓性能。

   - 絕緣強度高達10000MΩ/500VDC，降低漏電風險，增強安全性。

2. 多重保護機制：

   - 過熱保護迴路：內建防護設計，可有效避免因過熱導致的設備損壞，延長使用壽命。
   -雙重突波吸收迴路：抵禦突波損害，保證設備穩定運行。

3. 優越的耐用性能：

   - 可承受瞬間電流超過額定電流的10倍，滿足高負載環境下的需求。

4. 符合國際標準：

   - 通過EN60947-4-3與EN60950標準認證，保證產品的安全與品質。

產品規格

阻性負載對應的額定電流

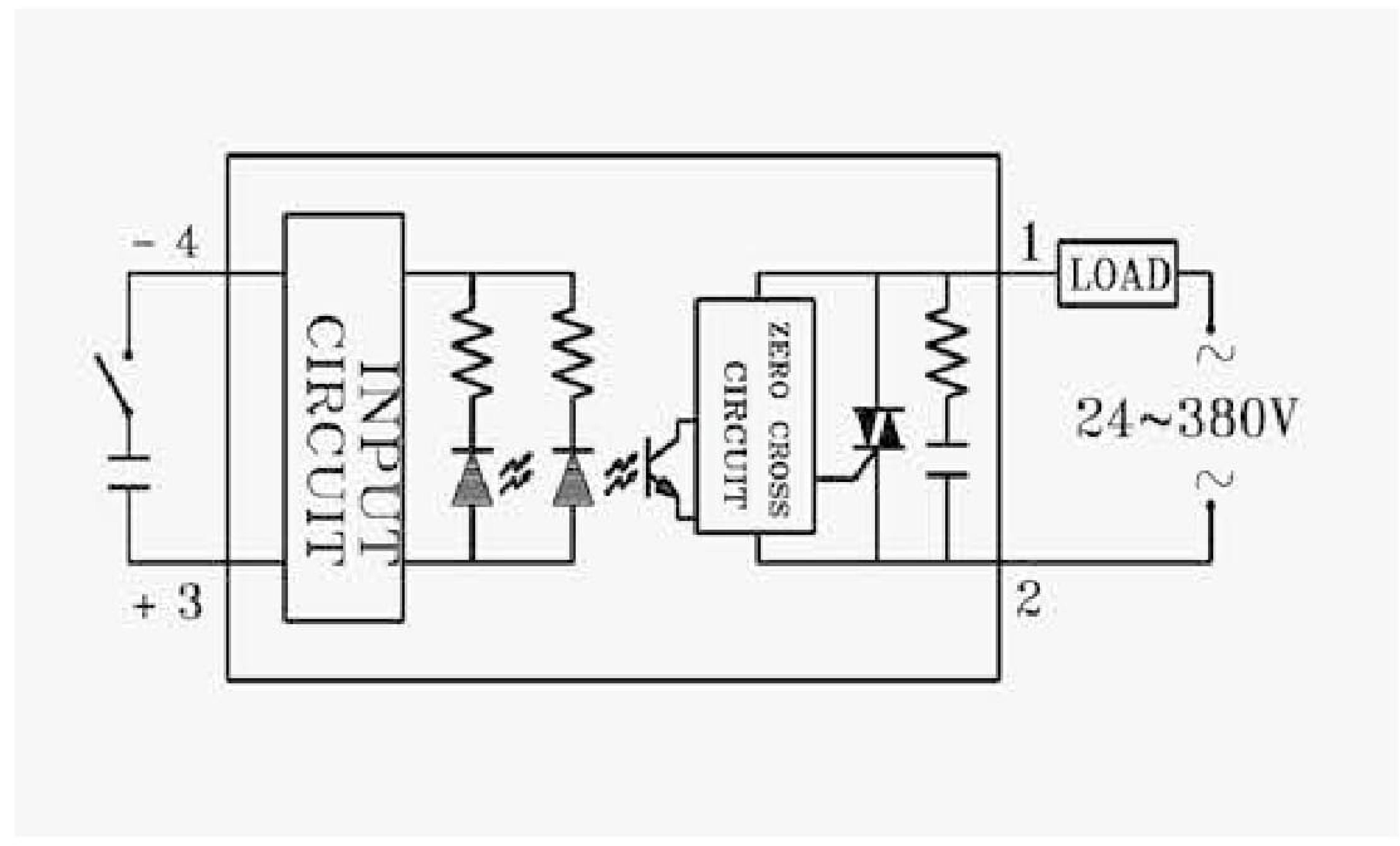

接線圖

型號索引

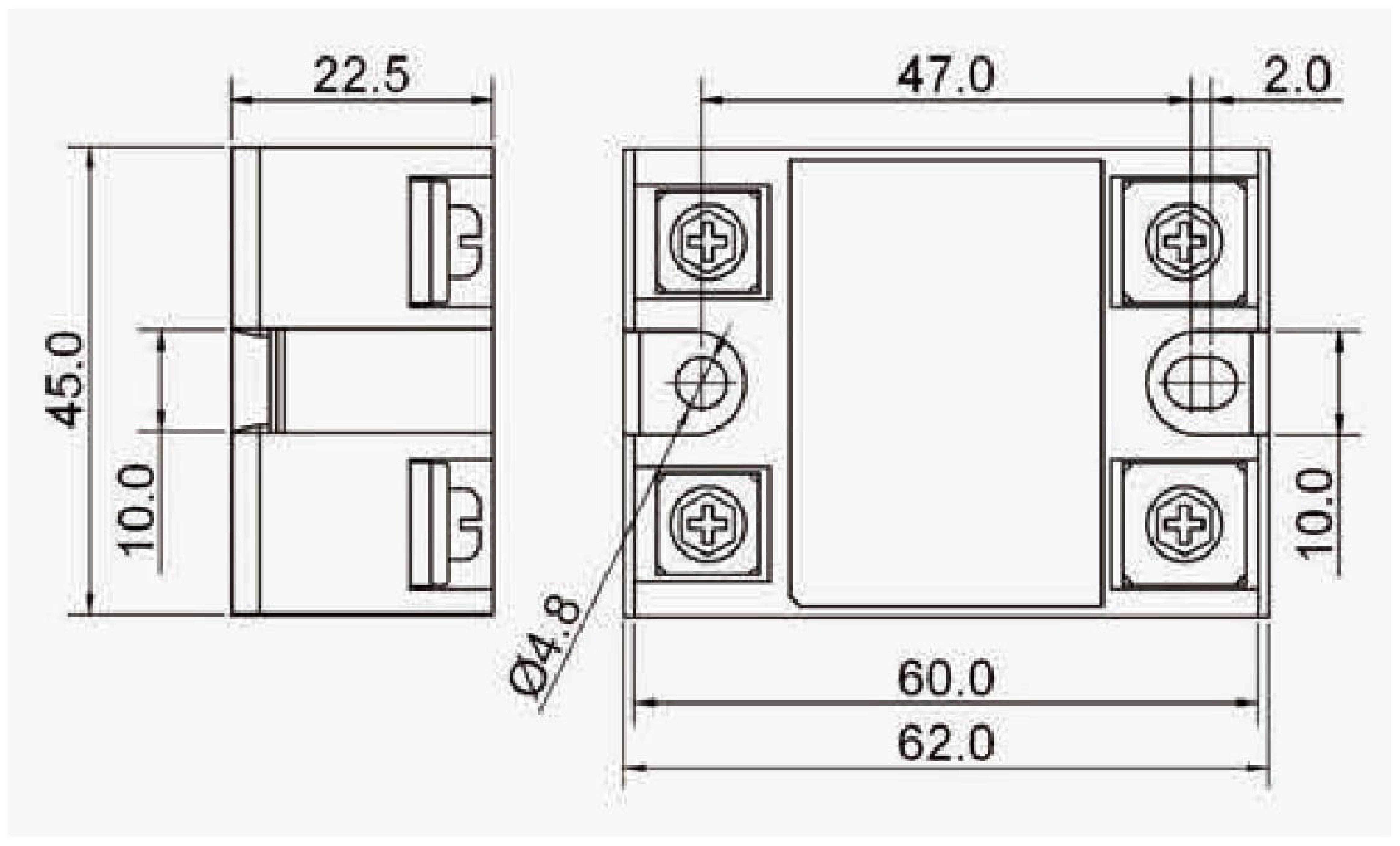

產品外型尺寸

產品控制與應用

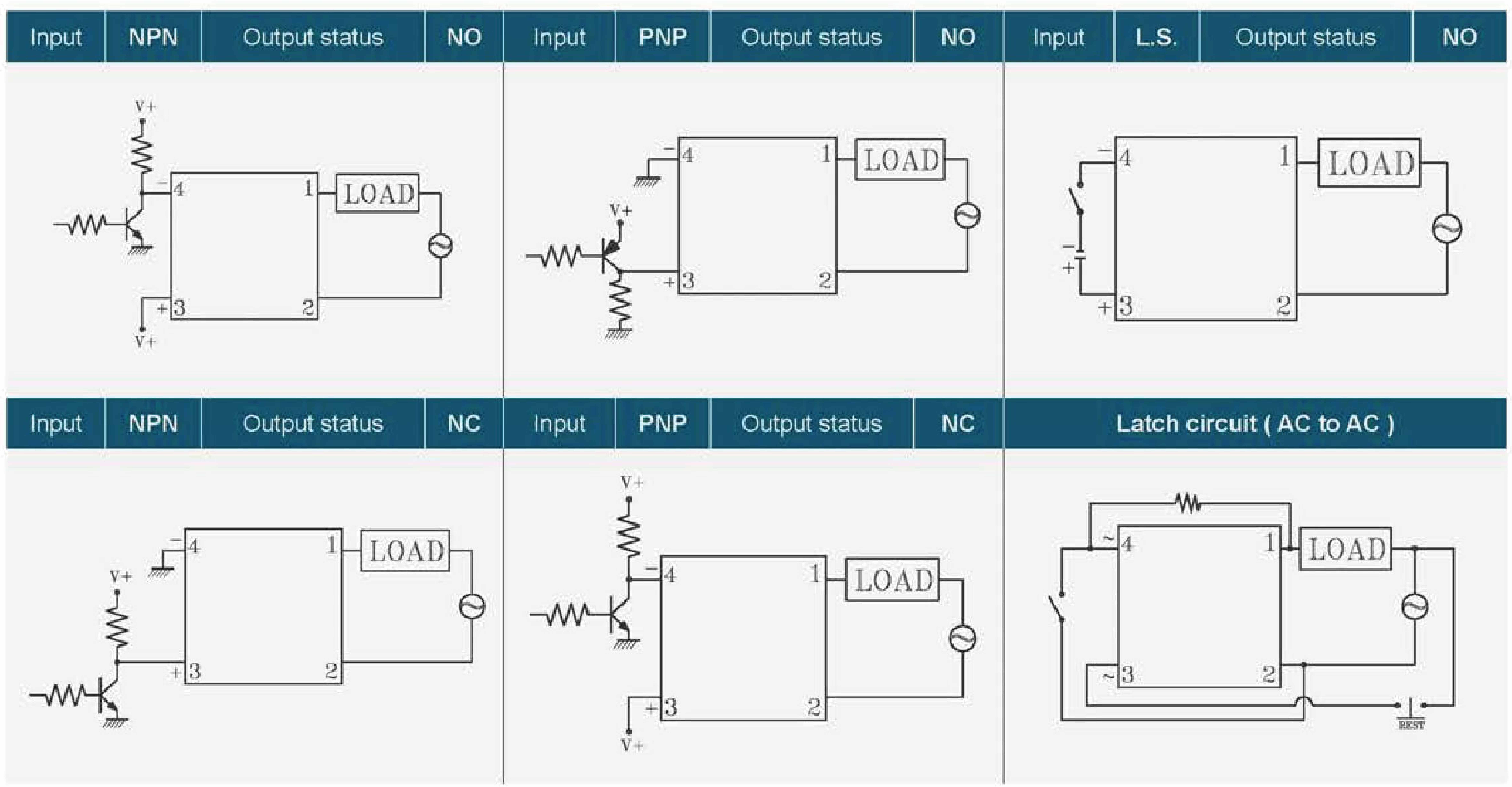

控制方式

應用說明

如何使用散熱器及冷卻風扇

注意事項

使用注意事項


1. To protect the solid state module against a short-circuit of the load, please use a fuse with a l2t value < 1/2 l2t value specified.
   請加裝快速保險絲(I²t value 小於額定值的一半)，以防止因負載短路而造成固態模組燒毀。
2. The thermal conductive silicone rubber or thermal grease is required When the solid state module is mounted on a heat sink.
   本固態模組加裝散熱器時務必墊高導熱系數的矽膠片或散熱膏【導熱系數(K)>4.5】。
3. The rated current is corresponding to a resistive load, if the solid state module is applied in other loads, Please consider the inrush current at turn on and the surge voltage at turn off.
   本固態模組所標示的額定電流是以電阻性負載為準，如果使用在其他負載上須考慮起動電流及關機突波。
   * Electric discharge lamps: Those loads have the 「inrush current」 at turn on and the 「surge voltage」 at turn off, please use 「high voltage type」 on 220VAC mains.
   電子起動式燈具(如日光燈):須考慮起動電流及關機突波，220VAC電源系統請選用「高壓型」。
   * Incandescent lamp: The rated current of the module must be over 4 times of the incandescent lamp current.
   炙熱燈泡(如IR燈管):須考慮起動電流，固態模組的額定電流須大於炙熱燈泡電流的「四倍」。
   * Three phase motors: The rated current of the s module must be over 4 times of the three phase motor average current.
   三相馬達:須考慮起動電流，固態模組的額定電流須大於三相馬達平均電流的「四倍」。
   * Transformer loads: The rated current of the module must be over 10 times of the transformer current.
   變壓器負載:須考慮反電動電流，固態模組的額定電流須大於變壓負載電流的「十倍」。
   * Capacitor loads, the rated current of the module must be over 3 times of the capacitor current.
   電容性負載:須考慮充電瞬間電流，固態模組的額定電流須大於電容性負載電流的「三倍」。

安全注意事項

1. Please do not touch any terminal of this module while power supply is supplied, if do, it may result in electronic shock.
   送電中，請勿碰觸本固態模組任何接線端子以避免觸電。
2. 「Power supply system」 must to be shutdown before renew the fuse, if not, it may result in electronic shock.
   更換保險絲前，請務必關閉電源系統以避免觸電。
3. Please rated the load current within the specified value, if not, it may result to burn up this module or fuse.
   負載電流請勿超過額定電流，以避免保險絲或本固態模組燒毀。
4. Please tighten the screw terminal over 100kg-cm, if not, it may result to burn up this module or fuse.
   請務必鎖緊端子螺絲，扭力須超過100kg-cm，否則可能導致本固態模組或保險絲燒毀。
5. If this module is burned up, it may be in short circuit condition or malfunction, Please settle an independent alarm system to ensure safety protection, if not, it may result in a serious accident.
   本固態模組燒毀後可能是短路或失控狀態，請加裝獨立警報系統以確保安全，否則可能造成嚴重意外事故。

其他相關資料

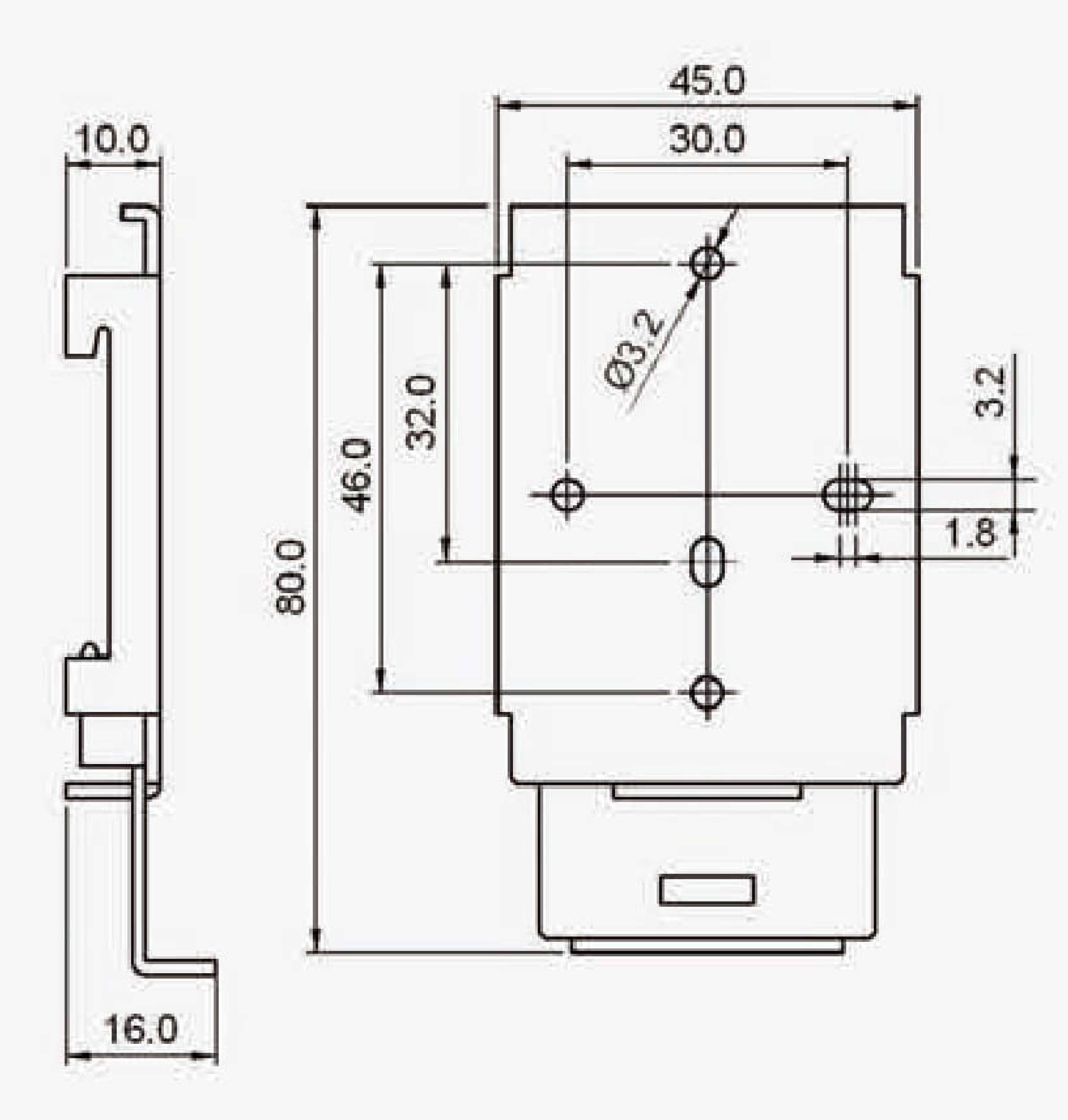

H type Rail bracket (HS-BR-1)

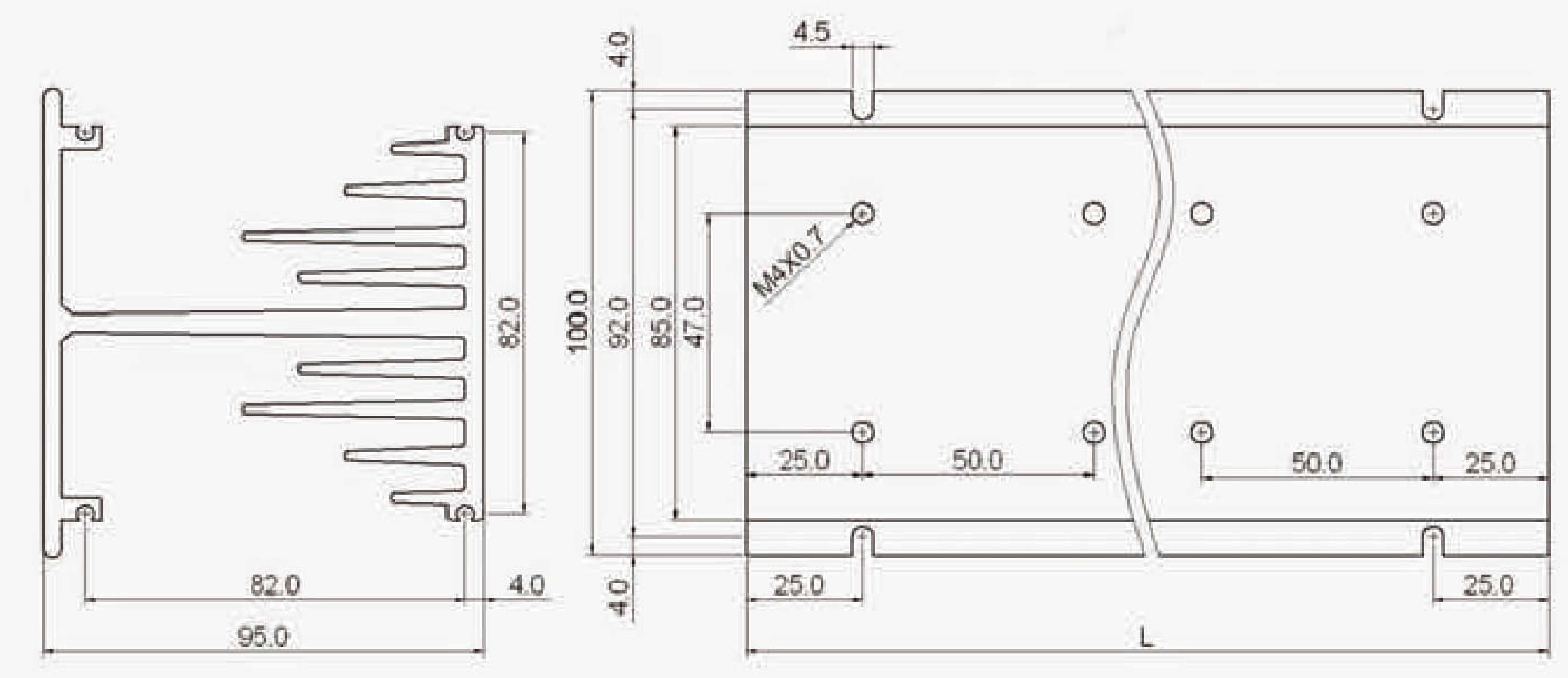

H type

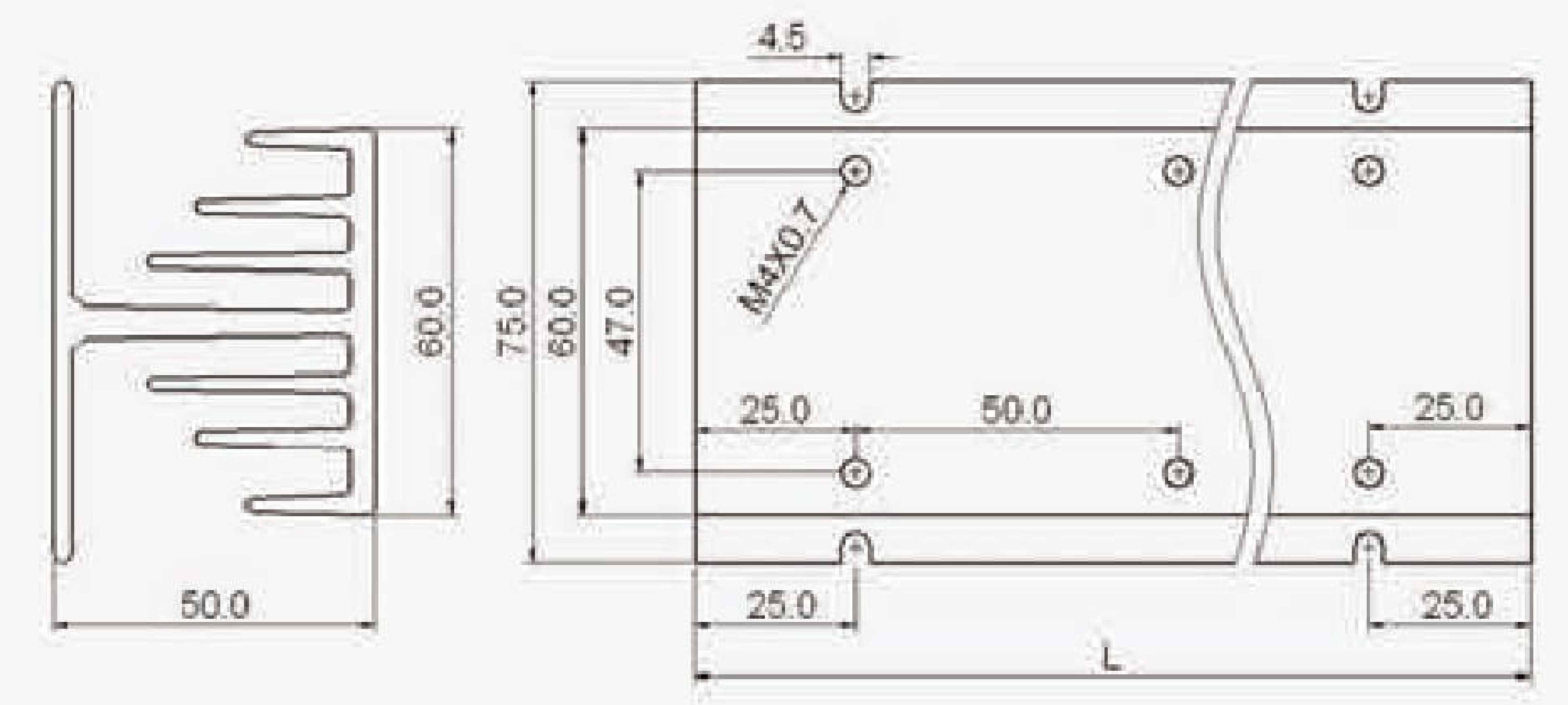

Standard type

如何使用散熱器及冷卻風扇

* Model of Heat sink: HS-ESR-100 * Outline of cooling fan: 80mm x 80mm
